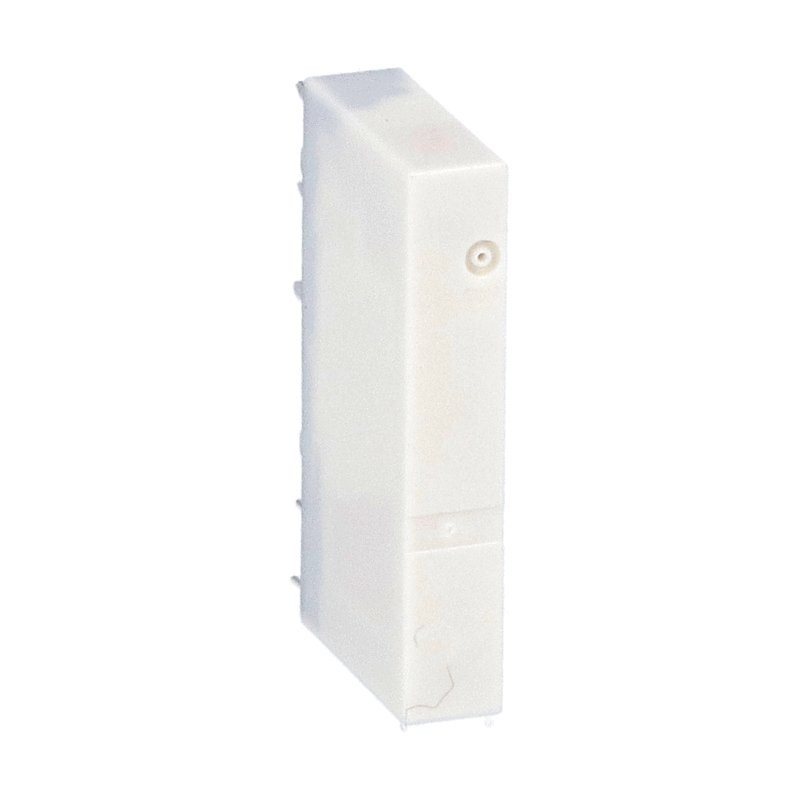

HR101CE024 LOVATO Relè si Chiude 1 a commutazione 6A 24V DC
HR101CE024
LOVATO ELECTRIC
Relè si Chiude 1 a commutazione 6A 24V DC
Relè elettromeccanico sottile, 24VDC, 6A, 1 contatto C/O. Controllo 24 VAC/DC nella presa HR1XS024 o HR1XS024S
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | HR101CE024 |
| Peso [g] | 7 |
| Q.tà per imballo | 20 |
| Q.tà multipla conf. per ordine | 20 |
| Dimensioni imballo [mm] | 355X205X175 |
| Volume [cm³] | 12.735 |
| Bar code [EAN13] | 8013975233122 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
cURus
EAC
VDE
CSA
cURus
EAC
VDE
CSA
Conformità:
IEC/EN 61810
IEC/EN 61810
| Denominazione del prodotto | Relè slim | |||
| Tipo | HR10 | |||
| Caratteristiche dei contatti | ||||
| Configurazione contatti | 2 in scambio | |||
| Tensione nominale di isolamento IEC/EN | V | 250 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 4 | ||
| Corrente convenzionale termica in aria libera Ith IEC | A | 6 | ||
| Massima corrente instantanea | A | 20 (500ms) | ||
| Corrente nominale (In) | A | 6 | ||
| Tensione di comando relè | V | 24VDC | ||
| Designazione secondo UL/CSA e IEC/EN 60947-5-1 | B300 – R300 | |||
| Caratteristiche UL | 6A 277VAC; 6A 30VDC | |||
| Potenza massima comandabile in | ||||
| AC-1 | W | 1500 | ||
| AC15 | VA | 360 | ||
| Potenza nominale di impiego AC-1 | ||||
| VA | 1500 | |||
| Potenza nominale di impiego AC-15 | ||||
| 230VAC | VA | 360 | ||
| Comando motore monofase | ||||
| 230VAC | kW | 0.186 | ||
| Corrente nominale di impiego DC-1 | ||||
| 30V | A | 6 | ||
| 110V | A | 0.2 | ||
| 220V | A | 0.12 | ||
| Carico minimo commutabile | V / mA | 5 / 100 | ||
| Impedenza di contatto | mΩ | 100 | ||
| Materiale di contatto | Ag/Ni | |||
| Tempi di manovra | ||||
| Chiusura | ms | ≤8 | ||
| Apertura | ms | ≤4 | ||
| Manovre | ||||
| Durata meccanica | cycles | 10000000 | ||
| Durata elettica AC1 | cycles | 30000 | ||
| Caratteristiche bobina | ||||
| Assorbimento medio bobina DC a 20°C | W | 0.2 | ||
| Limiti di funzionamento | ||||
| Chiusura | % Un | ≥75 | ||
| Apertura | % Un | ≥5 | ||
| Frequenza massima dei cicli | cycles/h | 10000 | ||
| Caratteristiche meccaniche | ||||
| Coppia massima di serraggioterminali zoccolo | Nm | 0.5 | ||
| Utensile di serraggio viti zoccolo (croce / lama piatta) | PH0 / 3.5mm | |||
| Sezione dei conduttori | ||||
| AWG/Kcmil | ||||
| min | 20 | |||
| max | 16 | |||
| IEC | ||||
| min | mm² | 0.5 | ||
| max | mm² | 1.5 | ||
| Posizione di montaggio | ||||
| Normale | Qualsiasi | |||
| Fissaggio | Su guida DIN da 35 mm | |||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Temperatura di impiego | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -40 | ||
| max | °C | +80 | ||
| Altre caratteristiche | ||||
| Segnalaz. | Si (sullo zoccolo) | |||
| Segnalatore meccanico posizione contatti | No | |||
| Attuatore meccanico di test | No | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC001437 - Relè di commutazione | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGARE LOVATO IT.pdf | 141 Mbytes |
|
