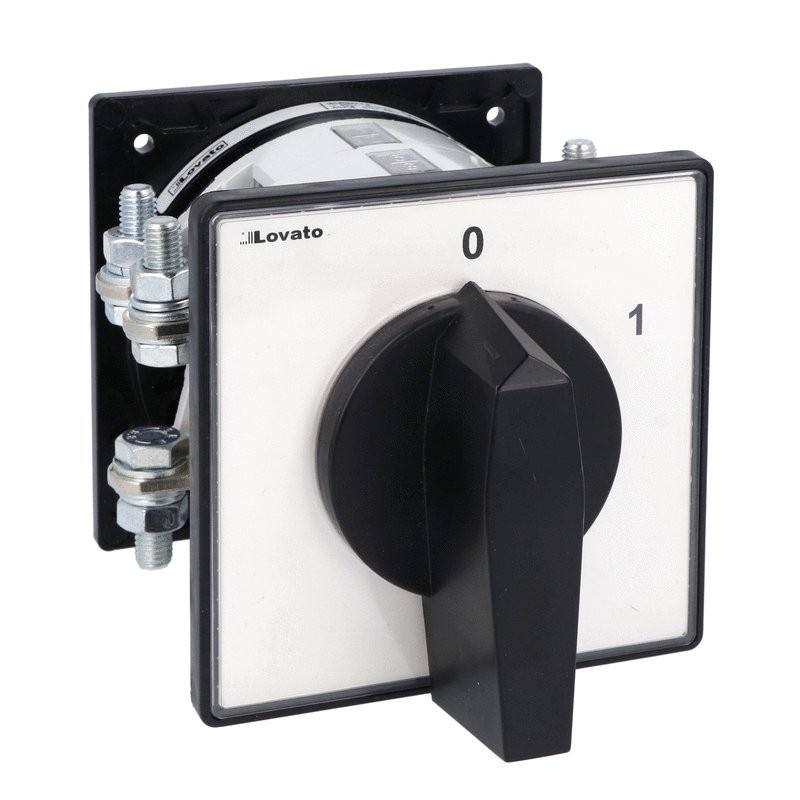

GN31592O LOVATO SW ON-OFF. SUPPORTO POSTERIORE 4P 315A. 132X132
GN31592O
LOVATO ELECTRIC
SW ON-OFF. SUPPORTO POSTERIORE 4P 315A. 132X132
INTERRUTTORE A CAMME ROTATIVO SERIE GN, INTERRUTTORE ON/OFF 315A A 4 POLI, MONTAGGIO POSTERIORE CON MANIGLIA NERA, FRONTALINO 132X132MM
Interruttori a camme rotanti - LOVATO ELECTRIC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | GN31592O |
| Peso [g] | |
| Q.tà per imballo | |
| Q.tà multipla conf. per ordine | |
| Dimensioni imballo [mm] | |
| Volume [cm³] | |
| Bar code [EAN13] | |
| HS Code | 85365080 |
UR
IEC/EN/BS 60947-1
IEC/EN/BS 60947-3
IEC/EN/BS 60947-5-1
UL60947-4-1
| Denominazione del prodotto | Commutatori a camme | |||
| Tipo | GN315 | |||
| Caratteristiche generali | ||||
| Schema | 92 - Interruttore 4 poli | |||
| Numero di elementi | 2 | |||
| Esecuzione | Per montaggio a fondo quadro con maniglia nera (O) | |||
| Caratteristiche dei contatti | ||||
| Tensione nominale di isolamento | ||||
| IEC/EN | V | 690 | ||
| UL/CSA | V | 600 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 8 | ||
| Corrente convenzionale termica in aria libera Ith | ||||
| IEC/EN | A | 315 | ||
| UL/CSA | A | 255 | ||
| Tensione di funzionamento nominale | V | 690 | ||
| Tensione nominale di tenuta a impulso | kV | 6 | ||
| Max. calibro fusibili per protezione da corto circuito In (gG) | ||||
| 10kA | A | 315 | ||
| 15kA | A | 315 | ||
| Corrente nominale di breve durata Icw | ||||
| 1s | A | 5200 | ||
| Corrente di impiego Ie IEC/EN | ||||
| AC1/AC21A | ||||
| A | 315 | |||
| Potenza nominale di impiego in AC | ||||
| trifase AC3 | ||||
| 220/230V | kW | 37 | ||
| 380/440V | kW | 55 | ||
| 500/690V | kW | 69 | ||
| monofase AC3 | ||||
| 110V | kW | 11 | ||
| 220/230V | kW | 22 | ||
| 380/440V | kW | 30 | ||
| Corrente nominale di impiego in DC | ||||
| DC21A | ||||
| 48V | A | 200 | ||
| 60V | A | 200 | ||
| 110V | A | 35 | ||
| 220V | A | 2.5 | ||
| 440V | A | 0.9 | ||
| Potenza dissipata | W | 64.5 | ||
| Caratteristiche meccaniche | ||||
| Attacchi vite | M10 | |||
| Coppia di serraggio terminali max | Nm | 10 | ||
| Sezione dei conduttori | ||||
| AWG - Cavo rigido | ||||
| max | AWG | 1XMCM350 | ||
| AWG - Cavo flessibile | ||||
| max | AWG | 1XMCM350 | ||
| Sezione dei conduttori (IEC) - Cavo flessibile | ||||
| max | mm² | 1X185 | ||
| Sezione dei conduttori (IEC) - Cavo rigido | ||||
| max | mm² | 1X185 | ||
| Durata meccanica | cycles | 2X10⁵ | ||
| Dati tecnici UL | ||||
| Interruttori per motori a comando diretto | ||||
| Per motore trifase | ||||
| 120V | HP | 30 | ||
| 240V | HP | 50 | ||
| 480V | HP | 100 | ||
| 600V | HP | 75 | ||
| Per motore monofase | ||||
| 120V | HP | 15 | ||
| 240V | HP | 30 | ||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Temperatura di impiego | ||||
| min | °C | -25 | ||
| max | °C | +55 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Tolleranze e protezioni | ||||
| Grado di protezione IP frontale | IP40 | |||
| Grado di protezione Terminali | IP00 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC001029 - Selettore completo | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGARE LOVATO IT.pdf | 78 Mbytes |
|
