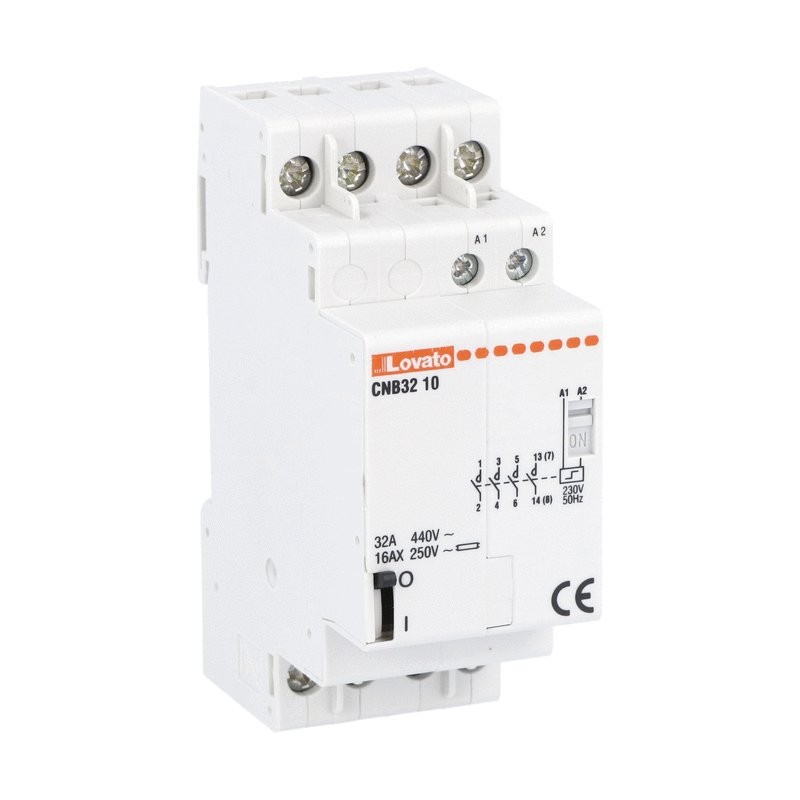

CNB3210230 LOVATO Teleruptor tripolare o tetrapolare 2NA 32A 230V AC
CNB3210230
LOVATO ELECTRIC
Teleruptor tripolare o tetrapolare 2NA 32A 230V AC
RELÈ DI ATTACCO, TRE O QUATTRO POLI, 32A AC1, 230VAC (4NO)
Contattori modulari - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | CNB3210230 |
| Peso [g] | 199 |
| Q.tà per imballo | 4 |
| Q.tà multipla conf. per ordine | 4 |
| Dimensioni imballo [mm] | |
| Volume [cm³] | |
| Bar code [EAN13] | 8013975242735 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
EAC
EAC
Conformità:
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
IEC/EN 60669-1
IEC/EN 61095
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
IEC/EN 60669-1
IEC/EN 61095
| Denominazione del prodotto | Relè passo-passo | |||
| Tipo | CNB | |||
| Tipo di tensione di funzionamento | AC | |||
| Comando manuale | YES | |||
| Numero di poli | 4 | |||
| Numero di moduli DIN | 2 | |||
| Caratteristiche elettriche | ||||
| Corrente convenzionale termica in aria libera Ith IEC | A | 32 | ||
| Tensione nominale di isolamento IEC/EN | V | 440 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 4 | ||
| Capacità minima di commutazione | ≥10V ≥100mA | |||
| Potenza dissipata per polo (valori medi) Ith | W | 2.5 | ||
| Circuito di controllo | ||||
| Tensione nominale di alimentaz. ausiliaria Us | 230VAC | |||
| Contatti ausiliari | ||||
| NA | Nr. | 4 | ||
| Assorbimento medio a ≤20°C | ||||
| Spunto | W | 18/13 | ||
| Tensione d'impiego | ||||
| Chiusura | ||||
| min | %Us | 85 | ||
| max | %Us | 110 | ||
| Tempi di manovra | ||||
| Tempi medi | ||||
| Chiusura NA | ||||
| min | ms | 5 | ||
| max | ms | 20 | ||
| Rilascio NA | ||||
| min | ms | 5 | ||
| max | ms | 20 | ||
| Manovre | ||||
| Durata meccanica | cycles | 3000000 | ||
| Durata elettica AC3 | cycles | 500000 | ||
| Durata elettica AC1 | cycles | 150000 | ||
| Condizioni ambientali | ||||
| Temperatura di impiego | ||||
| min | °C | -5 | ||
| max | °C | 55 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -30 | ||
| max | °C | 80 | ||
| Altitudine massima | m | 2000 | ||
| Caratteristiche meccaniche | ||||
| Fissaggio | DIN rail 35mm | |||
| Coppia di serraggio terminali bobina | ||||
| max | Nm | 0.6 | ||
| max | Ibin | 0.6 | ||
| Coppia di serraggio terminali | ||||
| max | Nm | 1.2 | ||
| max | Ibin | 0.9 | ||
| Sezione dei conduttori | ||||
| Bobina | ||||
| min | mm² | 1 | ||
| max | mm² | 2.5 | ||
| Potenza | ||||
| min | mm² | 1 | ||
| max | mm² | 10 | ||
| Attacchi utensile | PZ2 | |||
| Peso prodotto | g | 260 | ||
| Tolleranze e protezioni | ||||
| Grado di protezione IP frontale | IP20 | |||
| Grado di inquinamento | 3 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC000066 - Contatto per commutazione in C.A. | |||
