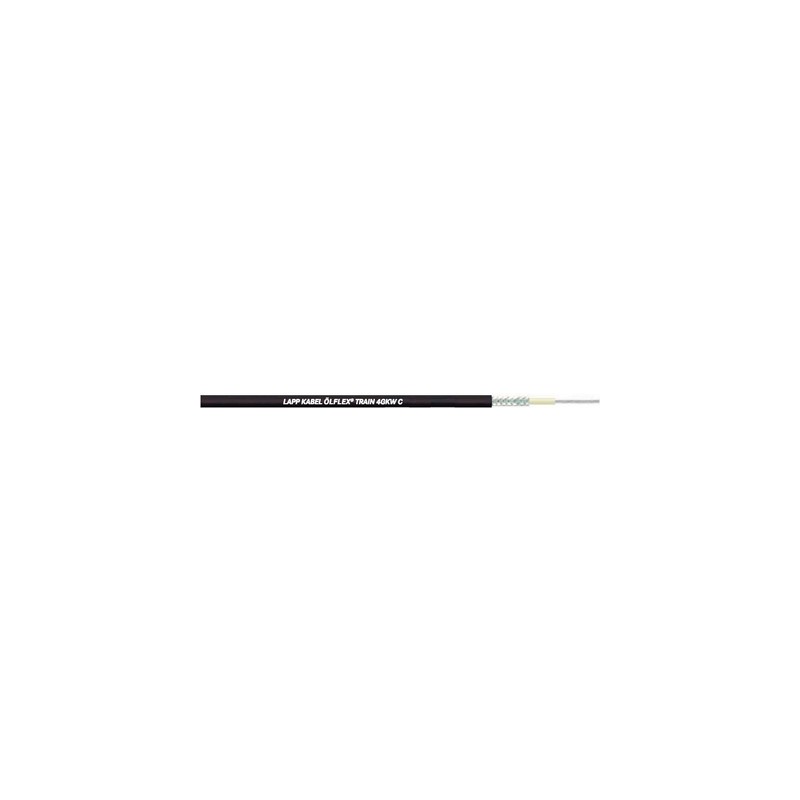

3823338 LAPP TRENO ÖLFLEX 4GKW C 1x4 BK

Vantaggi

• L'elevata flessibilità e i diametri ridotti consentono raggi di curvatura minimi in posa fissa
• Resistente alle trazioni meccaniche in condizioni ambientali difficili
• Intervallo di temperatura molto ampio
• Buona resistenza chimica e ottime proprietà di autoestinguenza
• Bassa densità di fumo e ridotta propagazione del fuoco per proteggere da danni persone e cose in caso di incendio

Applicazione

• Per posa fissa e protetta in veicoli ferroviari
• Per il collegamento di apparecchi fissi e mobili
• Adatto per il cablaggio di quadri, distributori, convertitori di potenza e sistemi frenanti reostatici

Caratteristiche del prodotto

• Privo di alogeni (IEC 60754-1) Assenza di gas corrosivi a norma (IEC 60754-2)
• Nessun gas tossico secondo EN 50305 e BS 6853
• Bassa densità dei fumi (IEC 61034-2)
• Autoestinguente secondo EN 60332-1-2
• Nessuna propagazione dell'incendio (EN 50305, BS6853)

Riferimenti normativi/approvazioni

• EN 50264-3-1, type OM
• BS 6853 (Uso interno la,Ib e uso esterno la, lb)
• EN 45545-2 HL1, HL2, HL3
• Conforme a NFPA 130

Costruzione

• Treccia di rame stagnato a fili sottili
• Isolamento: mescola reticolata a fascio di elettroni a base di poliolefina
• Braiding : Tinned copper braid
• Outer sheath : Electron beam cross-linked polyolefin copolymer, Black colour

Campo di temperatura

• Posa fissa: -40℃ fino a +125℃ max.
• Movimento occasionale: -35℃ fino a +90℃ max.

Raggio minimo di curvatura

• Posa fissa:
  ≤ 12mm: 4 x DE / 3 x DE*, > 12mm : 5 x DE / 4 x DE*, (DE = Diametro esterno)
  * Una volta collegato al terminale, garantire un raggio di curvatura adeguato

Tensione Nominale (V)

• U0/U AC 1.8 / 3.0 kV,
  Um AC 3.6kV,
  Vo DC 2.7kV

Cordatura conduttori

• Fili sottili sec. IEC 60228 Classe 5

Tensione di prova

• 6.5kV AC
