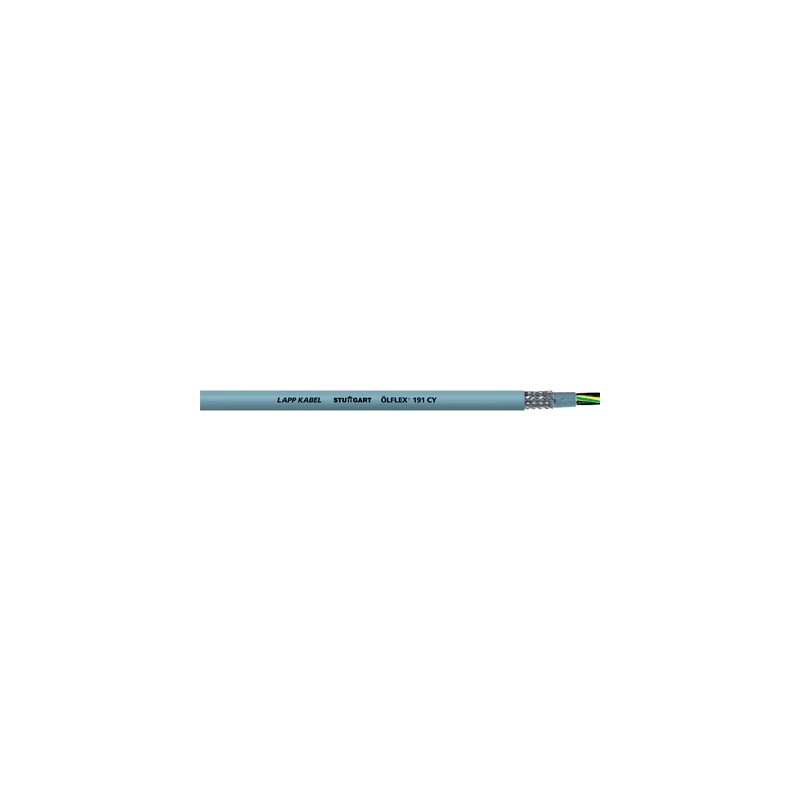

3023131 ÖLFLEX 191CY 4G10 LAPP Cavo schermato resistente agli oli, multi standard e approvato UL/CSA AWM

Vantaggi

• Elevata sicurezza elettrica grazie alla tensione di prova 4 kV
• Molteplici possibilità di impiego

Applicazione

• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
• In ambienti industriali con applicazioni critiche per soddisfare le prescrizioni EMC (compatibilità elettromagnetica)
• Impiego prevalente in ambienti asciutti, umidi e bagnati (anche miscele acqua-olio), ma non adatto per utilizzo esterno
• Posa fissa con sollecitazione meccanica media o posa mobile non guidata, non ripetitiva in modo continuo senza sollecitazioni a trazione o guida forzata
• Nota: per l'utilizzo di cavi AWM (Appliance Wiring Material) in macchinari industriali (USA) secondo NFPA 79: consultare l'appendice del catalogo tabella T29

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2 e
  UL 1581 §1061 Cable Flame Test
• Elevata resistenza agli oli secondo EN 50363-4-1: TM5
• Elevato grado di copertura della schermatura,
  ridotta impedenza di trasferimento
  (max. 250 Ω/km a 30 MHz)

Riferimenti normativi/approvazioni

• UL AWM Style 21098
  CSA AWM I A/B II A/B
• Cavi multi-standard con conduttori con dimensioni nominali in mm² o AWG/kcmil. La sezione master è indicata nella tabella sotto, mentre la sezione equivalente dell’altro sistema è riportato nella tabella T16. Per questa sezione equivalente la dimensione del conduttore è spesso maggiore rispetto al valore nominale specificato.

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori in PVC
• Conduttori cordati a strati concentrici
• Guaina interna in PVC grigia
• Schermatura in calza di rame stagnato
• Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• HAR U₀/U: 300/500 V
• UL/CSA: 600 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
  UL/CSA: da -5°C a +90°C
• Posa fissa: da -40°C a +70°C
  UL/CSA: +90°C
