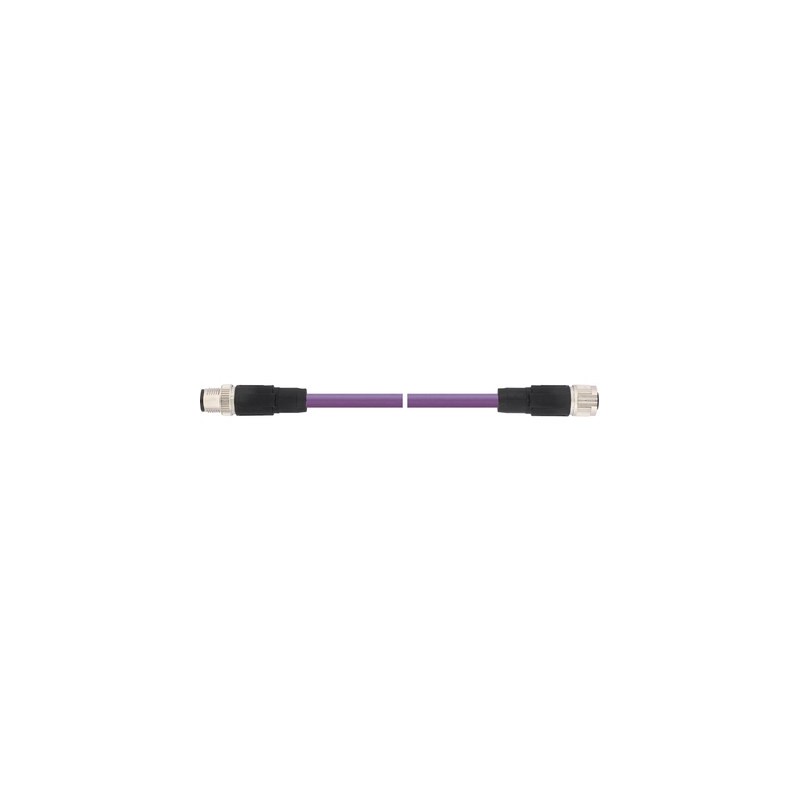

22260796 AB-DN-M12MS-1,0PUR-M12FS LAPP Cavo DeviceNet/CANopen: Spina M12 e presa M12

Vantaggi

• Soluzione economica per il cablaggio rapido di bus di campo per sensori ed attuatori
• Riduzione dell'ingombro grazie alle dimensioni compatte
• Ricerca guasti semplice e rapida
• Struttura robusta

Applicazione

• Automazione industriale

Caratteristiche del prodotto

• Cavo 5-fili DeviceNet/CANopen, schermato
• Connettore M12, codifica A con sistema di fissaggio rapido
• Adatto all’impiego in catene portacavi
• Provvisto di porta targhetta per la marcatura

Riferimenti normativi/approvazioni

• UL-AWM-Style 21198 (80 °C / 300 V)

Costruzione

• Conduttori di segnale: 2 x 0.25 mm²Conduttori di alimentazione: 2 x 0.34 mm²Conduttore di terra: 1 x 0.34 mm²
• Colori dei conduttori: rosso/nero, blu/bianco
• Guaina esterna in PUR priva di alogeni, viola
• Diametro esterno: 6.7 mm
• Versione schermata

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001855
• Descrizione classe ETIM 5.0: cordone di connessione sensore-attuatore

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001855
• ETIM 6.0 Class-Description: Cavo confezionato sensore-attuatore

Materiale

• Contatto: CuSn
  Placcatura contatto: Ni/Au
  Ghiera: Zinco pressofuso nichelato
  Custodia: TPU, autoestinguente

Raggio minimo di curvatura

• Posa mobile: 70 mm

Grado di protezione

• IP65/IP67

Campo di temperatura (esercizio)

• Plug/socket -25°C to +90°C
• Fixed installation -40°C to +80°C
  Flexing -20°C to +70°C

Codifica

• A-standard

Corrente nominale (A)

• 4 A
