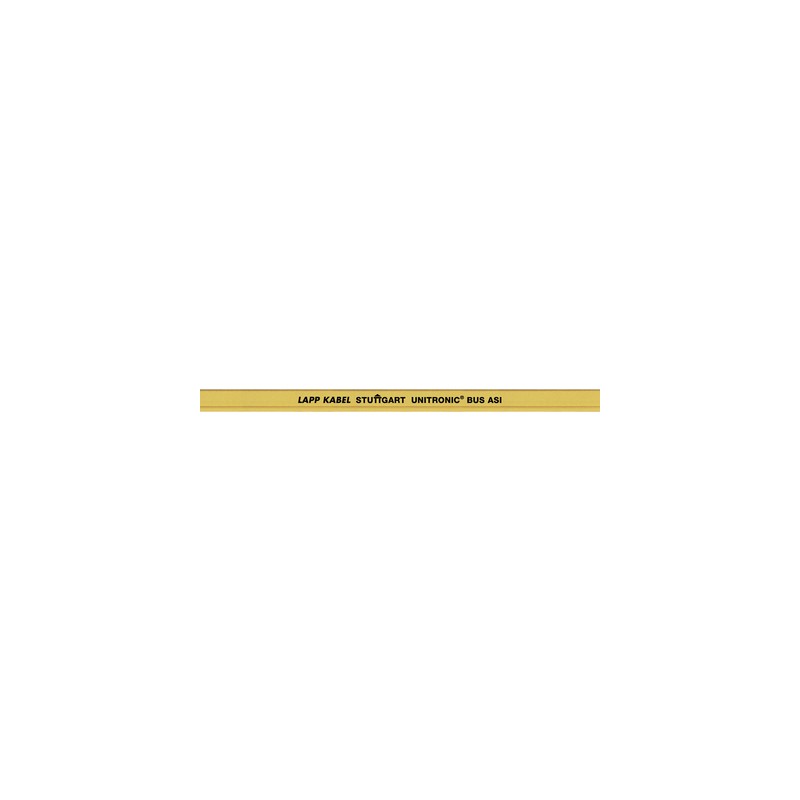

2170232 UNITRONIC BUS ASI (TPE) 2X1,5 RD LAPP Cavi AS-INTERFACE per sistemi di collegamento in campo

Vantaggi

• La nuova versione del BUS ASI LD 2 x 2.5 (lunga distanza) permette di collegare anche i moduli collocati a maggior distanza.
  È possibile ridurre gli alimentatori AS-I. Il BUS ASI LD è compatibile anche con le versioni precedenti fino alla versione 1.5
• Le versioni in gomma sono prive di alogeni

Applicazione

• Comunicazione tra sensori/attuatori
• UNITRONIC® Fieldbus
  Cablaggio per sensori/attuatori
• Posa fissa o mobile non guidata, non ripetitiva in modo continuo, senza sollecitazioni a trazione
• Le versioni in TPE sono dotate di guaina esterna resistente agli oli. Sono adatte alle zone umide, in particolare con l'uso di lubrificanti di raffreddamento solubili in acqua.

Caratteristiche del prodotto

• Dati ed energia sono trasmessi attraverso cavo piatto bipolare, non schermato e con geometricamente contro l'inversione di polarità.
• Il contatto con i conduttori avviene per mezzo della tecnica di perforazione di isolante attraverso i moduli ASI.
• Il collegamento dei sensori ai moduli ASI (moduli di accoppiamento) avviene grazie ai cavi tondi (cavi di collegamento).

Norm references / Approvals

• ASI è uno standar a livello europeo nell'EN 50295 e a livello internazionale nell'IEC 62026-2
• Versione in PVC A con approvazione UL/CSA (CMX)
• Versione UL/CSA: certificata CMG c(UL)us o (UL)CL2 o AWM 300V FT4

Costruzione

• Conduttore: trefoli di fili sottili in rame stagnato
• Isolamento conduttore blu e marrone
• Materiale del rivestimento esterno: gomma (G), elastomero termoplastico privo di alogeni (TPE) PVC
• Guaina esterna: giallo (RAL 1023), nero (RAL 9005), rosso (RAL 3000), grigio

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• Giallo: 300 V (non per uso potenza)
  Nero: 300 V (non per uso potenza)
  Rosso: 300 V

Resistenza del conduttore

• 1,5 mm²: max. 13,7 Ohm/km
• 2,5 mm²: max. 8,21 Ohm/km

Raggio minimo di curvatura

• Posa fissa: 12 mm
• Posa mobile 24 mm

Tensione di prova

• Conduttore/conduttore: 2.000 V

Campo di temperatura

• Secondo il materiale della guaina esterna:
  PVC: da -30°C a +90°C
  Atri materiali: da -40°C a +85°C
• Durante l'installazione:
  PVC da -20 °C a +90 °C
  Altri materiali:
  da -30 °C a +85 °C
