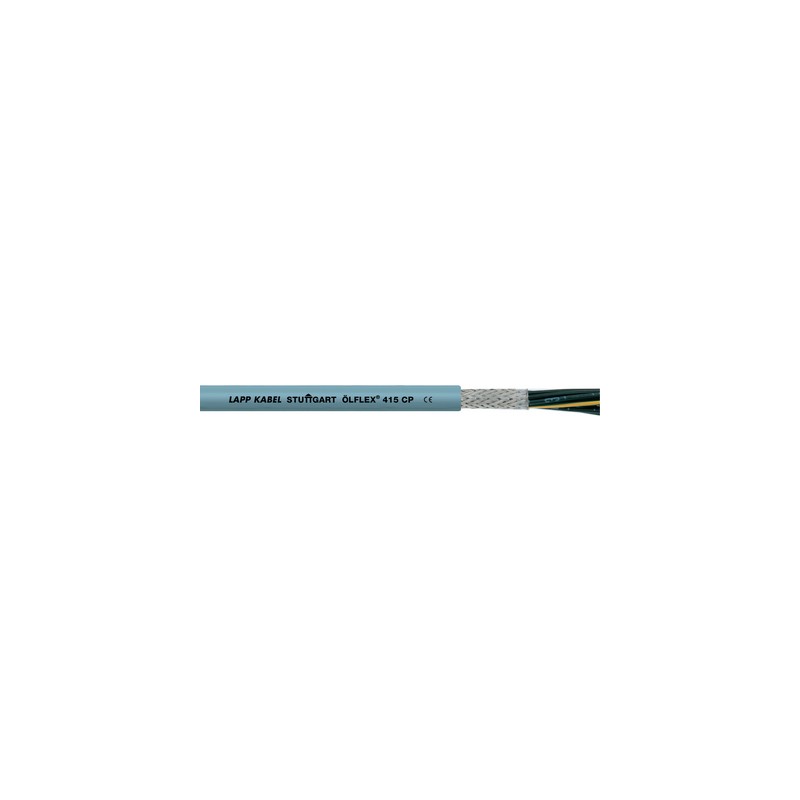

1314012 ÖLFLEX CLASSIC 415 CP 18G0,5 LAPP Cavo di controllo con guaina in PUR, schermato e resistente all'ab..

Vantaggi

• Il peso e il diametro ridotto del cavo ne permettono l'installazione in spazi ristretti
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Schermatura in calza di rame che soddisfa le prescrizioni EMC contro le interferenze di campi elettromagnetici

Applicazione

• Macchine industriali e macchine utensili
• Misurazioni e controllo
• Adatto a zone con presenza di oli, come macchine utensili e linee di produzione con sollecitazioni meccaniche normali.
• L'impiego all'aperto è possibile nel rispetto del campo di temperatura

Caratteristiche del prodotto

• Elevata resistenza agli oli
• Resistente all'abrasione e al taglio
• Conforme ai requisiti EMC
• Superficie esterna a bassa aderenza
• Resistente a idrolisi e ai microbi

Riferimenti normativi/approvazioni

• Conduttore secondo VDE 0812/0285
• Guaina esterna secondo VDE 0250/0285

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori in PVC speciale
• Conduttori cordati a strati concentrici
• Nastratura in materiale plastico
• Schermatura in calza di rame stagnato
• Guaina in poliuretano (PUR)
• Colore della guaina: grigio (sim. RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• Conduttore/conduttore: 4.000 V
• Conduttore/schermo: 2.000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
