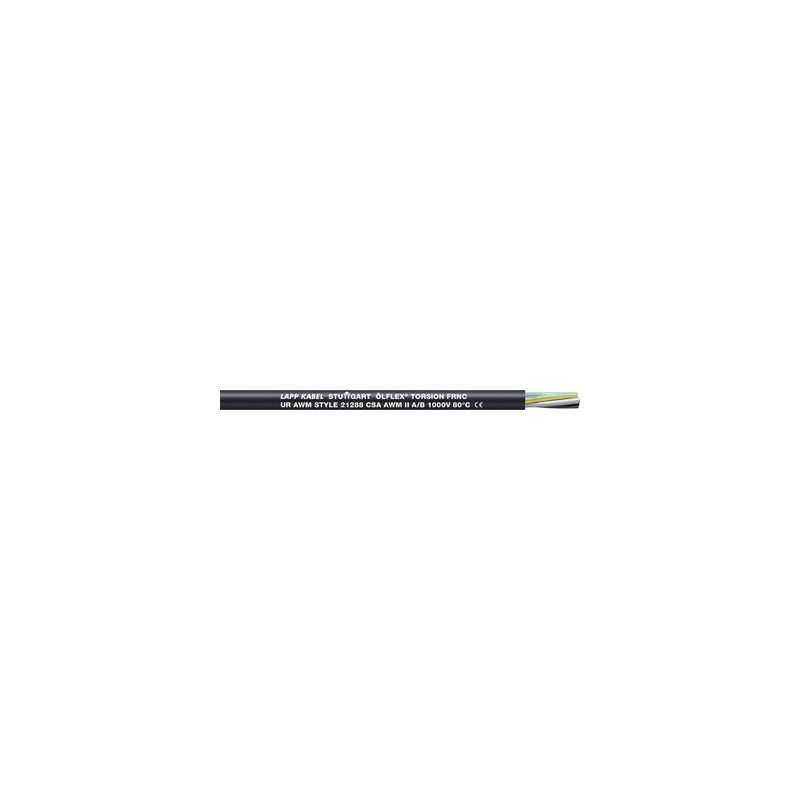

1150357 ÖLFLEX TORSION FRNC 5G6 LAPP Cavi resistenti a basse temperature e all'olio per applicazioni flessib..

Applicazione

• Installazione fissa o mobile
• Torsione in impianti eolici

Caratteristiche del prodotto

• Resistente alle torsioni fino a ±150 °/m in drip loop di impianti eolici
• Resistente agli agenti atmosferici, all'abrasione, alla temperatura, ai raggi UV (EN 50525-1 / VDE 0285-525-1, EN 50618 / VDE 0283-618, EN 50620 / VDE 0285-620, EN ISO 4892-2 / metodo A) e all'ozono ( EN 50396)
• Resistente agli spruzzi di acqua marina e resistente agli olii, incl. EN 60811-404 & UL OIL RES I +II
• Test di resistenza al fuoco:
  - Privo di alogeni (IEC 60754-1);
  - Corrosività ridotta (IEC 60754-2);
  - Ridotta densità dei gas di combustione (IEC 61034-2);
  - Altamente autoestinguente (IEC 60332-3-24 o -25; IEC 60332-1-2)

Norm references / Approvals

• UL AWM Style 21288

Costruzione

• Conduttore a fili sottilissimi di rame nudo
• Isolamento dei conduttori in mescola di poliolefina
• Guaina esterna in speciale mescola
  priva di alogeni, colore nero (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Codice colore HD 308 fino a 5 conduttori, da 6 conduttori in su nero con numerazione bianca (eccetto PE)
• Cavi di segnale a coppie: DIN 47100

Cordatura conduttori

• IEC 60228/ VDE 0295, cl. 6

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Flessibile: 10x diametro esterno
• Fissa: 6x diametro esterno

Tensione Nominale (V)

• IEC U0/U=0,6/1kV; UL 1kV

Tensione di prova

• C/C: 4.000 V

Campo di temperatura

• da -40°C a +90°C UL: max +80°C
