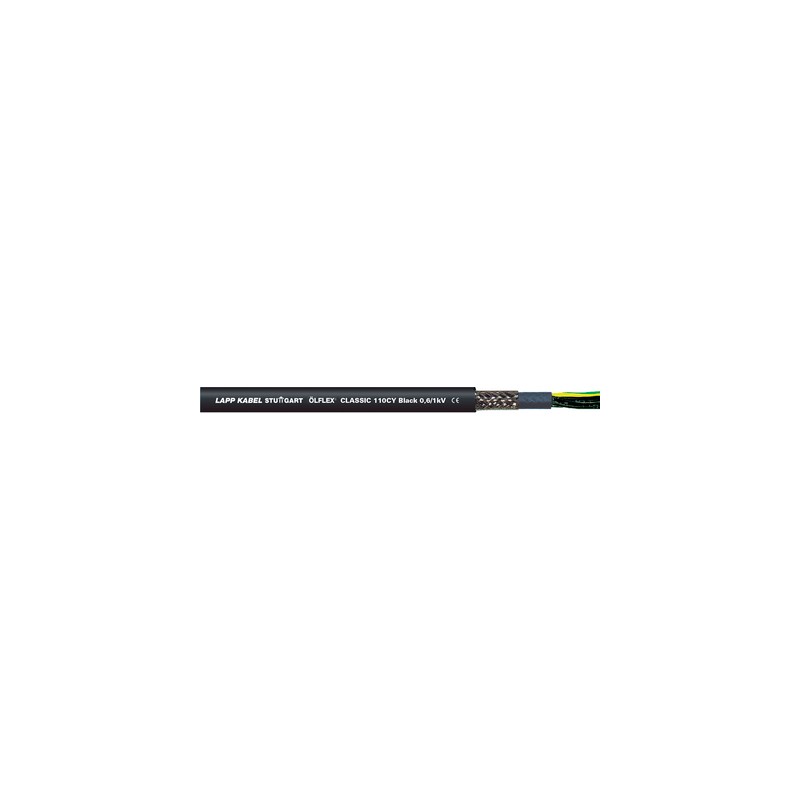

1121237 ÖLFLEX CLASSIC 110 CY BK 0,6/1kV 5G0,75 LAPP Cavo di alimentazione e comando, PVC

Applicazione

• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
  Cabine elettriche
• Per convertitori di frequenza che alimentano motori trifase
• In ambienti industriali con applicazioni critiche per soddisfare le prescrizioni EMC (compatibilità elettromagnetica)
• Alimentazione servomotore
• Posa fissa o mobile non guidata, non ripetitiva in modo continuo, senza sollecitazioni a trazione
• Ogni dimensione con spessore medio nominale/minimo della guaina esterna di 1,8 mm: applicazioni dove guaine esterne rinforzate possono dimostrarsi vantaggiose

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3
• Resistente all'ozono secondo EN 50396
• Elevato grado di copertura della schermatura,
  ridotta impedenza di trasferimento
  (max. 250 Ω/km a 30 MHz)

Norm references / Approvals

• Secondo VDE 0250-1 e HD 627-1 S1

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore in PVC LAPP P8/1
• Guaina interna in PVC nera
• Schermatura in calza di rame stagnato
• Guaina esterna in PVC nera (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Fisso/movimento occ.: 6/20 x DE*

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
