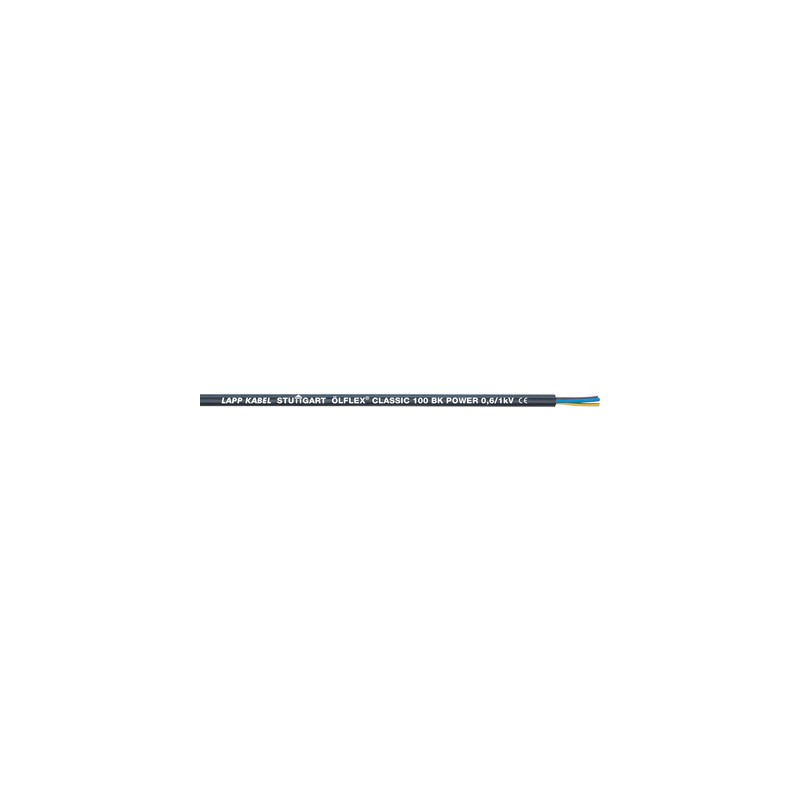

1120470 ÖLFLEX CLASSIC 100 BK 0,6/1 kV 4G2,5 LAPP Cavo di controllo in PVC con codifica a colori

Vantaggi

• Elevata sicurezza elettrica grazie alla tensione di prova 4 kV

Applicazione

• Impiantistica, ingegneria meccanica, tecnologia del riscaldamento e della climatizzazione, tecnologia delle centrali elettriche, tecnologia degli eventi
• Posa fissa o mobile non guidata, non ripetitiva in modo continuo, senza sollecitazioni a trazione
• Adatto alle applicazioni in torsione tipiche in torri eoliche
• Adatto all''utilizzo esterno
• Ogni dimensione con spessore medio nominale/minimo della guaina esterna di 1,8 mm: applicazioni dove guaine esterne rinforzate possono dimostrarsi vantaggiose

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3
• Resistente all'ozono secondo EN 50396
• Flessibile fino a -30°C

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore in PVC resistente alle basse temperature
• Guaina esterna in PVC resistente alle basse temperature, nera (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori: codice colore ÖLFLEX® (Tabella T7)

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-1 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -30°C a +70°C
• Posa fissa: da -40°C a +80°C
