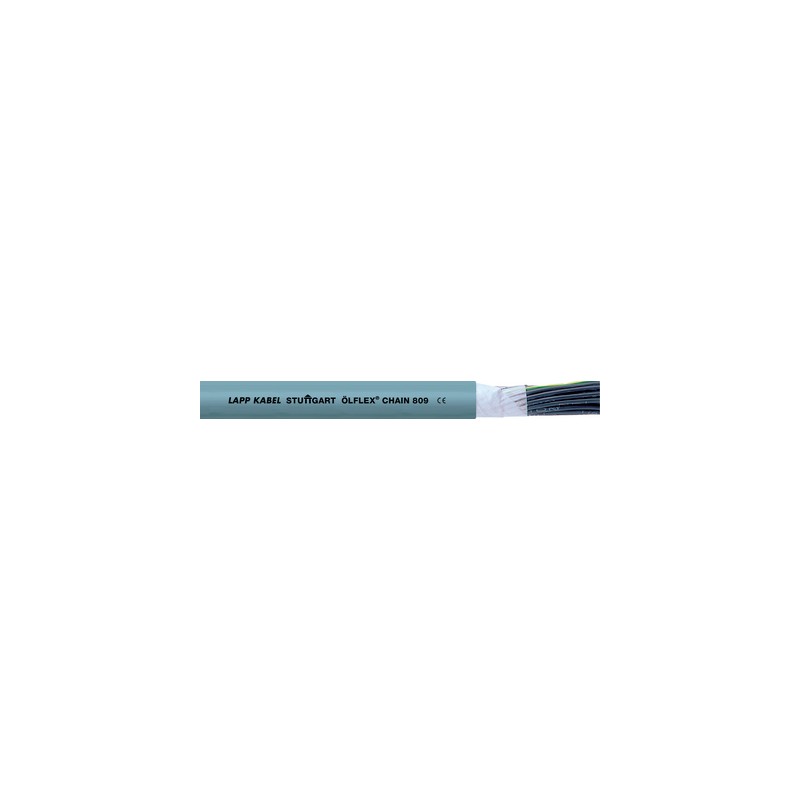

1026708 ÖLFLEX CHAIN 809 2X0,75 LAPP Cavo di controllo flessibile con isolamento conduttori e guaina esterna..

Vantaggi

• Ottimo rapporto qualità/prezzo
• La certificazione multi-standard semplifica la gestione e riduce i costi
• La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione

Applicazione

• Per catene portacavi o parti di macchine in movimento
• Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
• Cablaggio di macchine, apparecchi e quadri elettrici
• Catene di montaggio, linee di produzione e macchinari industriali di vario genere

Caratteristiche del prodotto

• Adatto alle applicazioni in torsione tipiche in torri eoliche
• Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
• Superficie esterna a bassa aderenza

Norm references / Approvals

• UL AWM Style 20886
• cUL AWM II A/B FT1
• UL File No. E63634
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori in PVC
• Conduttori cordati a strati concentrici
• Nastratura in tessuto non tessuto
• Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-1 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Posa mobile: da 10 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• VDE: U₀/U: 300/500 V
• UL & CSA: 1000 V

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Mobile: da 0°C a +70°C (UL/CSA: +80°C)
• Posa fissa: da -40°C a +70°C (UL/CSA +80°C)
