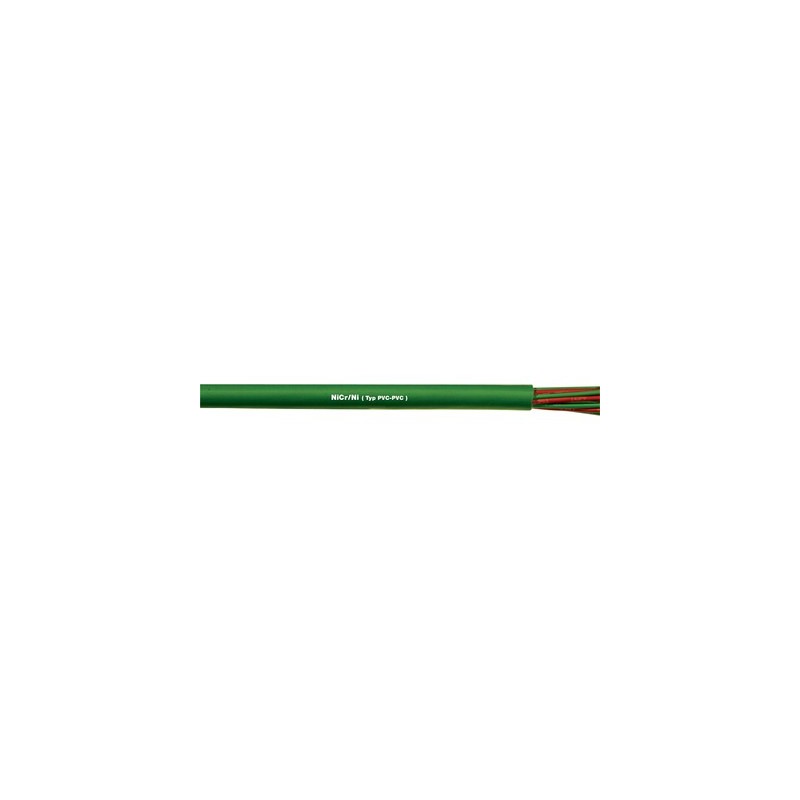

0165005 KEL Fe/CuNi JX 12X1,5 IEC LAPP Cavi di compensazione e prolunga, Isolamento in PVC, con e senza arma..

Costruzione

• Versione Y:
  - Lega del conduttore a filo sottile
  - Isolamento del conduttore in PVC
  - Cordatura a strati concentrici dei conduttori
  - Guaina esterna in PVC
• Versione SY:
  - Struttura come versione Y
  - Calza in filo di acciaio aggiuntiva
  - Guaina esterna in PVC
• Versione ST:
  - Come versione Y
  - Conduttori twistati a coppia,
  coppie twistate a strati
  - Schermatura in foglio di alluminio + filo di drenaggio
  - guaina esterna in PVC
• Esempio costruttivo= PVC-PVC-S-PVC:
  - Isolamento del conduttore in PVC
  - Guaina interna in PVC
  - Armatura in calza di fili di acciaio -Steel
  - Guaina esterna in PVC
• Esempio costruttivo PVC-ST-PVC:
  - PVC= Isolamento conduttore
  - ST= Scherrmatura in foglio
  - PVC= Guaina esterna
• Codice colori:
  DIN 43710
  Conduttore negativo e guaina:
  Fe/CuNi: blu
  NiCr/Ni: verde
  PtRh/Pt: bianco
  Conduttore positivo: sempre rosso
  IEC 60 584
  Conduttore positivo e guaina:
  Fe/CuNi: nero
  NiCr/Ni: verde
  PtRh/Pt: arancio
  Conduttore negativo: sempre bianco
• Le leghe dei cavi di estensione sono identificate con X, ad es. JX (Fe/CuNi) Le leghe dei cavi di compensazione sono identificate con C, ad es. KCA (NiCr/Ni)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000838
• Descrizione classe ETIM 5.0: cavo per termocoppia

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000838
• ETIM 6.0 Class-Description: Cavo di compensazione termica

Codice di identificazione dei conduttori

• Da 4 conduttori a coppia con numerazione in sequenza ( 1-1, 2-2, 3-3, 4-4 ecc. )

Secondo

• Limitazione deviazione secondo DIN e IEC in conformità con la classe 2

Cordatura conduttori

• 48 x 0,20 mm

Raggio minimo di curvatura

• Per posa mobile:
  12,5 x diametro esterno
  Tipo SY con calza in acciaio:
  15 x diametro esterno
  Tipo ST con schermatura in foglio di alluminio:
  15 x diametro esterno

Campo di temperatura

• (in base al materiale dell'isolamento e della guaina)Posa mobile: da -5°C a +80°C
• Posa fissa: da -40°C a +80°C
