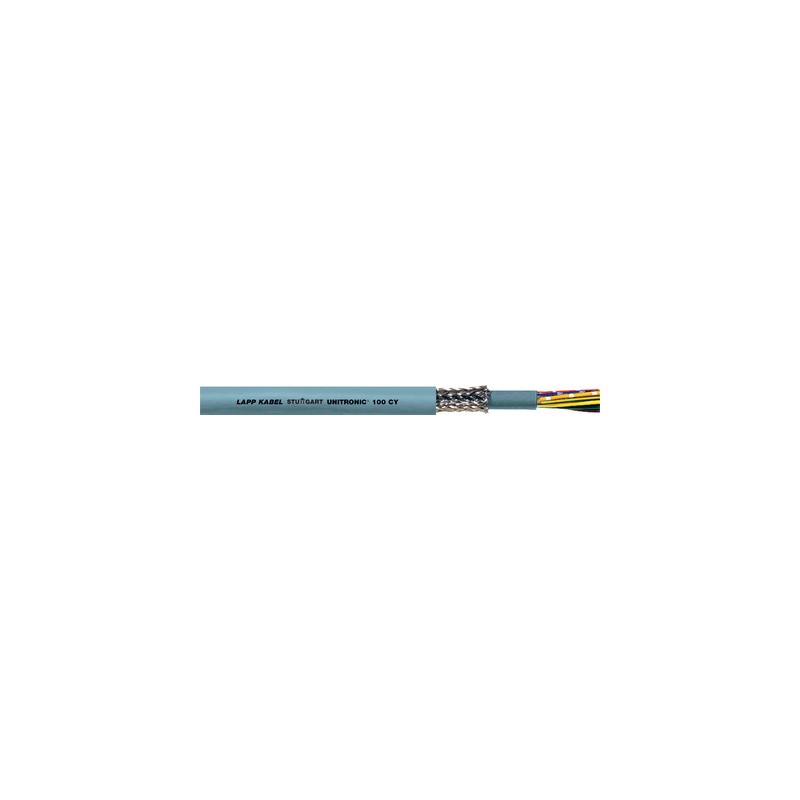

0031066 UNITRONIC 100 CY 4x0,25 LAPP Cavo per trasmissione dati schermato

Applicazione

• Cavi per trasmissione dati, segnali ed impulsi a bassa frequenza per computer, apparecchi elettronici ed informatica, strumenti di misura e controllo, schede elettroniche, ed ovunque sia necessario utilizzare cavi multipolari schermati o non schermati, flessibili e di piccole dimensioni.

Caratteristiche del prodotto

• Guaina esterna resistente, flessibile e robusta
• Diametro esterno ridotto anche con numero di conduttori elevato
• Come UNITRONIC® 100 ma con schermatura in calza di rame
• Autoestinguente secondo IEC 60332-1-2
• 3 conduttori con filo di terra (giallo/verde)
  2 conduttori (nero/blu)

Riferimenti normativi/approvazioni

• Secondo VDE 0814 o VDE 0812

Costruzione

• Fili sottili/multifilare di rame nudo
• Isolamento dei conduttori in PVC
• Guaina interna in PVC
• Per le sezioni da 0,14 mm² la guaina intermedia viene sostituita da un nastro di poliestere posto sotto la schermatura.
• Schermatura in calza di rame stagnato
• Guaina esterna in PVC grigia (RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Codice colore UNITRONIC®, tabella T7

Mutua capacità

• ca. 120 nF/km

Induttanza

• ca. 0,7 mH/km

Cordatura conduttori

• Trefolo, a fili sottili
  0.34 mm²: a 7 fili

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Conduttore di terra

• Giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
