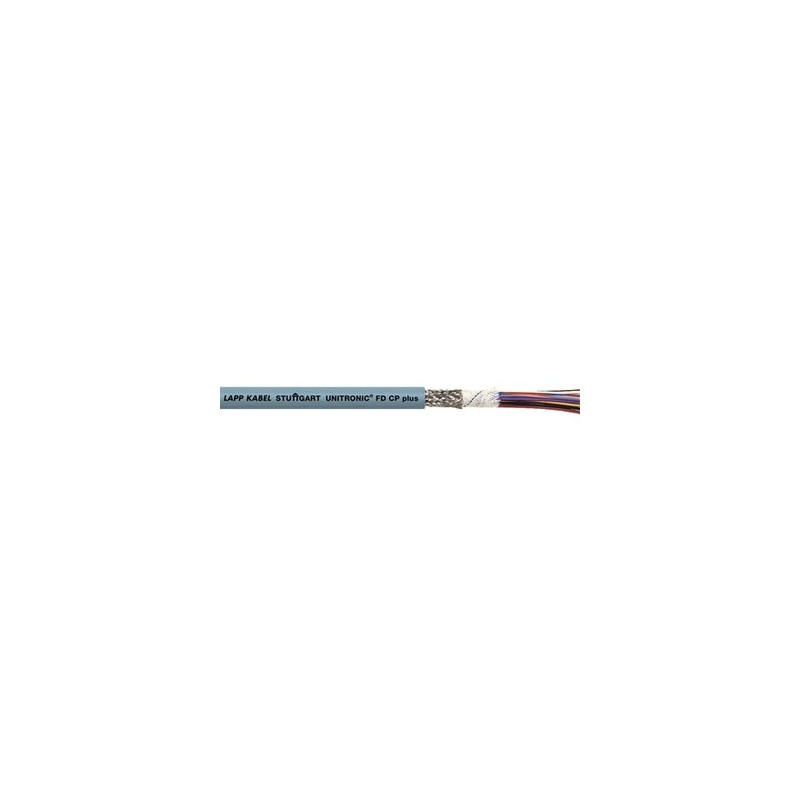

0028885 UNITRONIC FD CP plus 10X0,14 LAPP Cavo schermato per trasmissione dati superflessibile, guaina ester..

Vantaggi

• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche severe
• La schermatura in calza minimizza le interferenze elettriche
• L'approvazione UL AWM a 1000V per uso interno consente il cablaggio vicino a cavi di potenza con approvazione UL a 1kV
• Nelle macchine industriali statunitensi, secondo NFPA 79, ed. 2015, 12.9.2 (condizione 3 alla sezione 12.9.2: da 1 mm² e <16 AWG)

Applicazione

• Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
• Per uso in catene portacavi, per corse fino a 100 m in caso di installazione orizzontale
• Per l'uso in catena portacavi: Si prega di rispettare le linee guida di installazione indicate nella tabella T3
• Adatto alle applicazioni in torsione tipiche in torri eoliche

Caratteristiche del prodotto

• Privo di alogeni, a bassa capacità e flessibile fino a -40°C
• Guaina esterna in PUR, adatta al taglio, resistente agli oli minerali e all'abrasione quando viene utilizzata in catene portacavi
• Superficie poco aderente, resistente all'idrolisi e ai microbi, resistente agli oli
• Autoestinguente secondo: IEC 60332-1-2, VW-1, FT2
• Progettato per resistere da 5 a 10 milioni di cicli di piegatura in catena portacavi

Riferimenti normativi/approvazioni

• cULus CMX, certificato da UL (UL: E236660)
• cRUus AWM, certificato da UL (UL: E63634): UL AWM Style 21576 e AWM A/B I/II

Costruzione

• Fili sottilissimi di rame nudo
• Isolamento del conduttore a base di poliolefina
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina esterna in mescola PUR grigia (RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• DIN 47100, tabella T9

Mutua capacità

• C/C: ca. 60 nF/km

Induttanza

• ca. 0,65 mH/km

Cordatura conduttori

• trefolo, a fili extra sottili

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 1500 V rms
• Conduttore/schermo: 500 V

Campo di temperatura

• Posa mobile: da -40°C a +80°C
• Posa fissa: da -40°C a +80°C cULus CMX: max +75°C cRUus AWM: max +80°C
