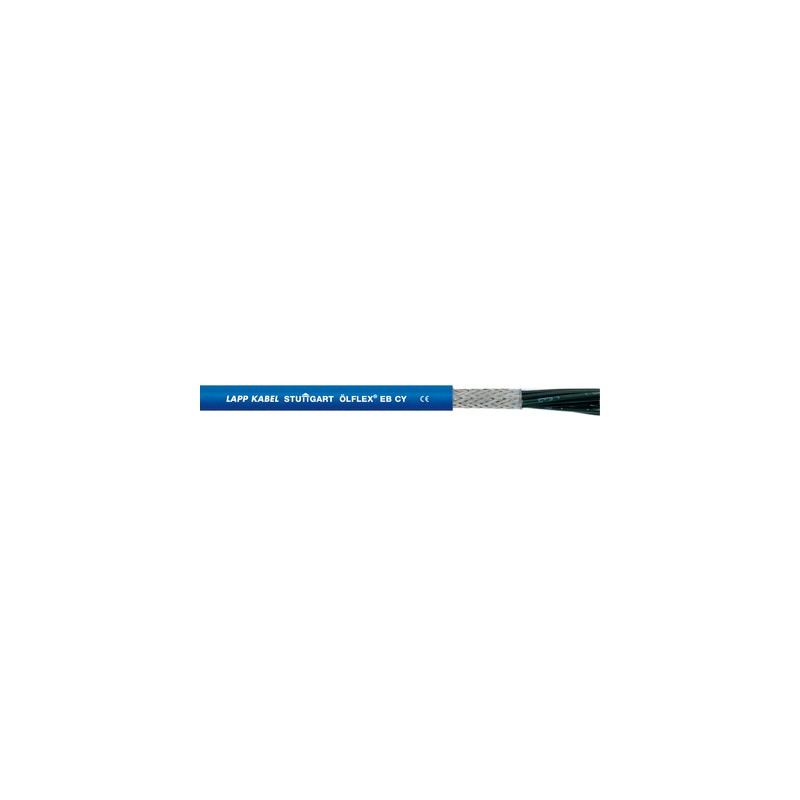

0012650 ÖLFLEX EB CY 2X1 LAPP Cavo di controllo per circuiti a sicurezza intrinseca secondo IEC 60079-14 / E..

Vantaggi

• Ingombro contenuto grazie al diametro ridotto
• La schermatura in calza di rame stagnato del cavo ÖLFLEX® EB CY garantisce la protezione del segnale in circuiti a sicurezza intrinseca dalle interferenze elettromagnetiche
• Adatto all''utilizzo esterno

Applicazione

• Per circuiti a sicurezza intrinseca (Ex i) secondo IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, sezione 16.2.2
• In ambienti industriali con applicazioni critiche per soddisfare le prescrizioni EMC (compatibilità elettromagnetica)

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Elevato grado di copertura della schermatura,
  ridotta impedenza di trasferimento
  (max. 250 Ω/km a 30 MHz)
• Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3

Norm references / Approvals

• Secondo EN 50525-2-51

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore in PVC LAPP P8/1
• Conduttori cordati a strati concentrici
• Nastratura in materiale plastico
• Schermatura in calza di rame stagnato
• Guaina esterna: PVC, Blu, simile RAL 5015

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Mutua capacità

• Cond./cond. circa 160 nF/km
  Cond./schermo circa 250 nF/km

Induttanza

• ca. 0.52 mH/km

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• Conduttore/conduttore: 3.000 V
• Conduttore/schermo: 2.000 V

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
