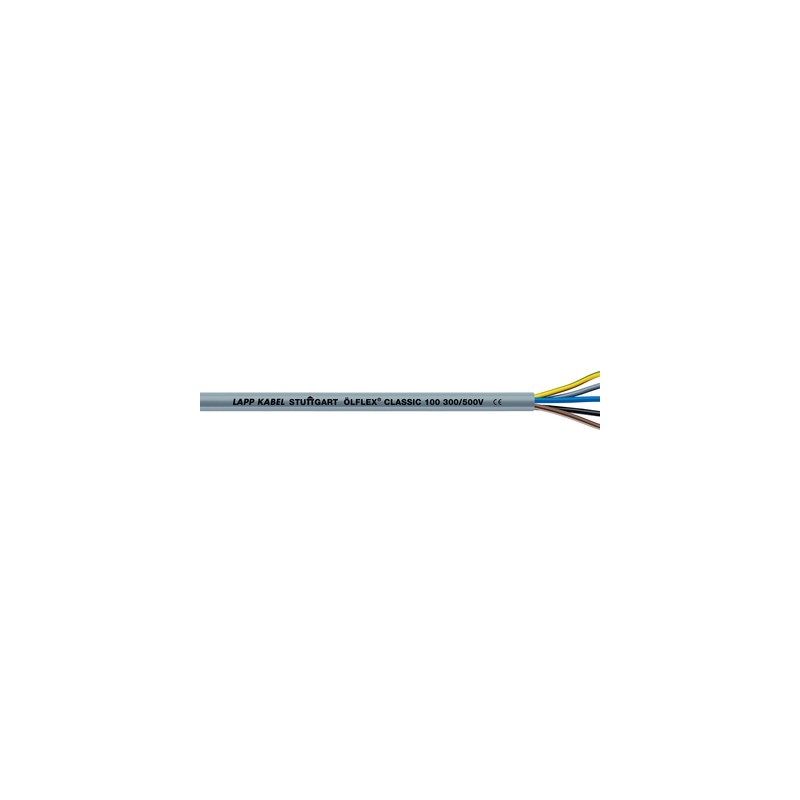

00102034 ÖLFLEX CLASSIC 100 300/500V 3X1 LAPP Cavo di controllo in PVC con codifica a colori

Vantaggi

• Ingombro contenuto grazie al diametro ridotto
• Elevata sicurezza elettrica grazie alla tensione di prova 4 kV
• Buona flessibilità grazie al ridotto passo di cordatura dei conduttori

Applicazione

• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
  Cabine elettriche
• Ambienti asciutti o bagnati, con sollecitazioni meccaniche medie
• Posa fissa o mobile non guidata, non ripetitiva in modo continuo, senza sollecitazioni a trazione
• Adatto alle applicazioni in torsione tipiche in torri eoliche
• Alternativa di elevata qualità ai tipi di cavo di comando YSLY o YY

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Buona resistenza chimica, tabella T1

Norm references / Approvals

• Secondo EN 50525-2-51
• Secondo EN 50525-2-11

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore in PVC LAPP P8/1
• Conduttori cordati a strati concentrici
• Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori: codice colore ÖLFLEX® (Tabella T7)

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-1 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
