> ENTRELEC>Passive connection>SNK Series PI Plug-in terminal blocks>ZDP2.5-11 1SNK805011R0000 ENTRELEC ZDP2.5-11 Pluggable Terminal Block-Feed-Through Grigio
Prodotto precedente Prodotto successivo

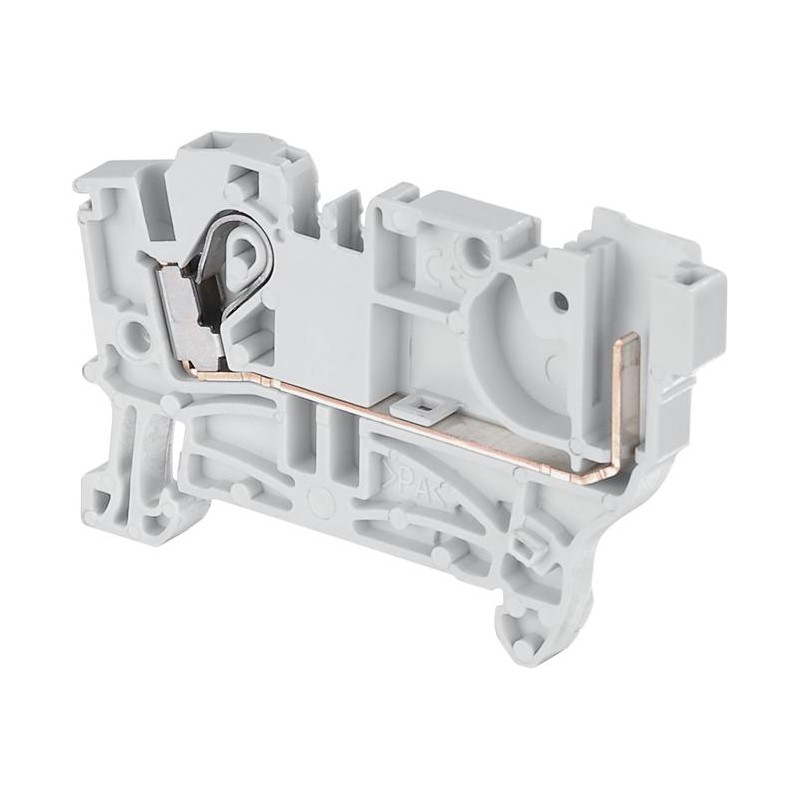

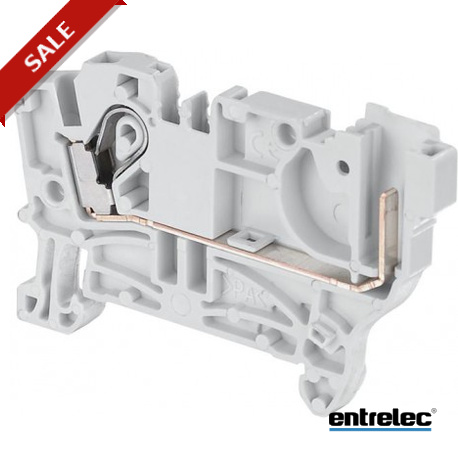

ZDP2.5-11 1SNK805011R0000 ENTRELEC ZDP2.5-11 Pluggable Terminal Block-Feed-Through Grigio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ZDP2.5-11 1SNK805011R0000 ENTRELEC ZDP2.5-11 Pluggable Terminal Block-Feed-Through Grigio

ZDP2.5-11

1SNK805011R0000

ENTRELEC

ZDP2.5-11 Pluggable Terminal Block-Feed-Through Grigio

Maggiori dettagli


Passive connection > SNK Series - PI - Plug-in terminal blocks

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


- Salvare la flessibilità. affidabilità e semplicità, grazie alle morsettiere a vite estraibili ZDP. - Sono particolarmente ben adattato per risolvere i problemi di collegamento di apparecchiatura costituita da sub-assembly (macchine complesse come gli ascensori o i treni. bordi del pannello con estensione scatole...). - Quindi, possono essere facilmente collegati tramite cavi adattatori con C2.5-ZDP spine collegato al ZDP morsettiere a vite estraibili uscite.

Ordinazione

  • Quantità Di Ordine Minimo:
    50 pezzi
  • Numero Di Tariffa Doganale:
    85369010
  • Colore:
    Grigio

Dimensioni

  • Netto Del Prodotto Altezza:
    63mm
  • Netto Del Prodotto Lunghezza:
    41.2 mm
  • Netto Del Prodotto Profondità:
    41.2mm
  • Peso Netto Del Prodotto:
    7.7g
  • Netto Del Prodotto Larghezza:
    5.2mm

Tecnico

  • Spaziatura:
    5.2 mm
  • Tipo Di Connessione:
    Primavera
  • Funzione:
    Passante
  • Numero di Livelli:
    1
  • Collegamento Delle Capacità Del Circuito Principale:
    Push-in / Flessibile Con isolamento del Puntale 0.5 ... 2.5 mm2
    Push-in / Flessibile Isolato Senza Ghiera 0.5 ... 2.5 mm2
    Push-in / Rigida per 0,5 ... 4 mm2
    Morsetto a molla Flessibili, 1x 0.5 ... 2.5 mm2
    Morsetto a molla / Rigida 1x 0.5 ... 4 mm2
    Morsetto a molla / Con isolamento Ferrrule 1x 0.5 ... 2.5 mm2
    Morsetto a molla / non Isolati Ghiera 1x 0.5 ... 2.5 mm2
    Morsetto a molla / Con Doppia Ghiera 2x 0,5 mm2
  • Tipo Di Contatore:
    A1-B2
  • Corrente Nominale (In):
    Circuito Principale 24
  • Di Breve durata nominale Corrente nominale (Icw):
    per 1 s 300
  • Tensione Nominale (Ur):
    800 V
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    8000 V
  • Dielettrica Tensione Di Prova:
    2200 V
  • Grado Di Inquinamento:
    3
  • La Perdita Di Potenza:
    0,8 W
  • Grado di Protezione:
    acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
  • Materiale Di Isolamento:
    Poliammide
  • Montaggio su guida DIN:
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • Filo Di Lunghezza Di Spelatura:
    11.0 mm
  • Si Consiglia La Vite Driver:
    3.5 mm
  • Nominale Di Sezione Trasversale:
    2,5 mm2

Tecnico UL/CSA

  • Collegamento Capacità del Circuito Principale UL/CSA:
    Morsetto a molla / Rigida 1x 20 ... 12 AWG
    Morsetto a molla / Con isolamento Ferrrule 1x 20 ... 12 AWG
    Morsetto a molla / non Isolati Ghiera 1x 20 ... 12 AWG
  • Collegamento Capacità di UL/CSA:
    Stranded 12 AWG
  • Infiammabilità Secondo UL94:
    V0
  • Tensione massima UL/CSA:
    Circuito Principale 600 V

Ambientale

  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e modifica
  • Temperatura Dell'Aria:
    Funzionamento Da -55 ... +110 °C
    Archiviazione -55 ... +110 °C

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC000897 - morsettiera passante
  • ETIM 5:
    EC000897 - morsettiera passante
  • Oggetto: Codice Di Classificazione:
    X

Contenitore Di Informazioni

  • Pacchetto Di Livello 1, Larghezza:
    65 mm
  • Pacchetto Di Livello 1 Lunghezza:
    270 mm
  • Pacchetto Di Livello 1 Altezza:
    45 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0.385
  • Pacchetto di Livello 1 EAN:
    3472598050113
  • Pacchetto Di Livello 2 Unità:
    750 pezzo
  • Pacchetto Di Livello 2 Per La Larghezza:
    300 mm
  • Pacchetto Di Livello 2 Lunghezza:
    400 mm
  • Pacchetto Di Livello 2 Di Altezza:
    200 mm
  • Pacchetto Di Livello 2, Peso Lordo:
    6.350
  • Livello Di Pacchetto Di 3 Unità:
    36000 pezzo
  • Prodotto Tipo Confezione:
    Box
  • Pacchetto Di Livello 1 Unità Di:
    50 pezzi

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNK805011R0000-ZDP2.5-11 95 Kbytes ENTRELEC-1SNK805011R0000-ZDP2.5-11
