> ENTRELEC>Passive connection>SNA Clamp various terminal blocks>M6/8.1V 1SNA105128R2200 ENTRELEC M6 / Blocks 8.1 Vite morsetto passante Verde
Prodotto precedente Prodotto successivo

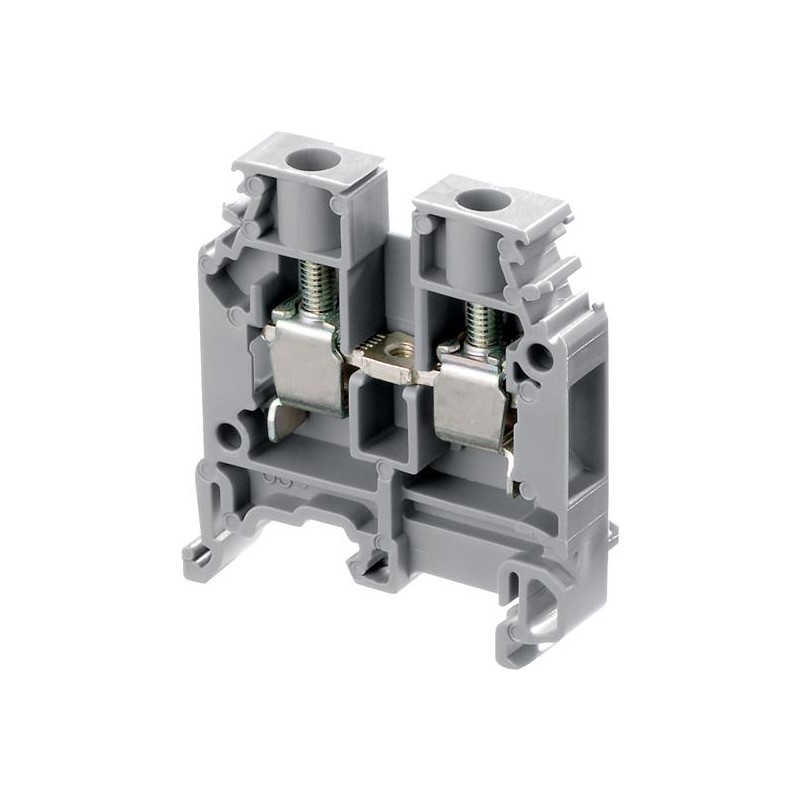

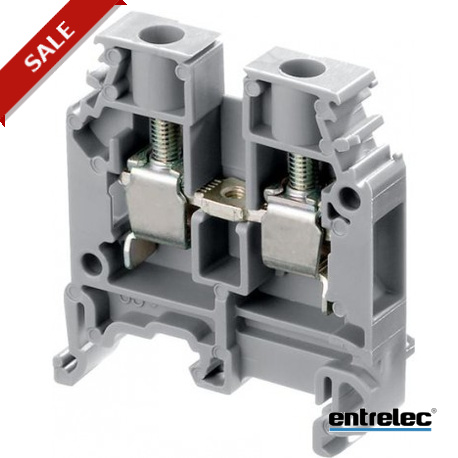

M6/8.1V 1SNA105128R2200 ENTRELEC M6 / Blocks 8.1 Vite morsetto passante Verde Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M6/8.1V 1SNA105128R2200 ENTRELEC M6 / Blocks 8.1 Vite morsetto passante Verde

M6/8.1V

1SNA105128R2200

ENTRELEC

M6 / Blocks 8.1 Vite morsetto - passante - Verde

Maggiori dettagli


Passive connection > SNA - Clamp - various terminal blocks

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


- Particolarmente adatta quando molte prese di prova sono utilizzati: nessun circuito separatori necessario. - Uso di ponticelli richiede all'utente di tagliare la partizione. - Flessibilità: snap sul simmetrica e asimmetrica rotaie.

Ordinazione

  • Quantità Di Ordine Minimo:
    50 pezzi
  • Numero Di Tariffa Doganale:
    85369010
  • Colore:
    Verde

Dimensioni

  • Netto Del Prodotto Altezza:
    44.5mm
  • Netto Del Prodotto Lunghezza:
    40,5 mm
  • Netto Del Prodotto Profondità:
    40.5mm
  • Peso Netto Del Prodotto:
    12.8g
  • Netto Del Prodotto Larghezza:
    8mm

Tecnico

  • Spaziatura:
    8 mm
  • Tipo Di Connessione:
    Bloccaggio a vite
  • Funzione:
    Passante
  • Numero di Livelli:
    1
  • Collegamento Delle Capacità Del Circuito Principale:
    Bloccaggio a vite / Flessibile 1x 0.5 ... 6 mm2
    Bloccaggio a vite / Rigida 1x 0.5 ... 10 mm2
    Bloccaggio a vite / Con isolamento Ferrrule 1x 6 mm2
  • Tipo Di Contatore:
    A5
  • Corrente Nominale (In):
    Circuito Principale 41
  • Di Breve durata nominale Corrente nominale (Icw):
    per 1 s 720
  • Tensione Nominale (Ur):
    1000 V
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    8000 V
  • Dielettrica Tensione Di Prova:
    2000 V
  • Grado Di Inquinamento:
    3
  • Grado di Protezione:
    acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
  • Materiale Di Isolamento:
    Poliammide
  • Montaggio su guida DIN:
    G32 (32 x 15 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • Filo Di Lunghezza Di Spelatura:
    12.0 mm
  • Si Consiglia La Vite Driver:
    4.5 mm
  • Coppia Di Serraggio:
    acc. IEC 60947-1 0,8 N·m
    Produttore 1 N·m
  • Nominale Di Sezione Trasversale:
    6 mm2

Tecnico UL/CSA

  • Collegamento Capacità del Circuito Principale UL/CSA:
    Bloccaggio a vite / Flessibile 1x 8 AWG 22 ...
    Bloccaggio a vite / Rigida 1x 8 AWG 22 ...
  • Collegamento Capacità di UL/CSA:
    Stranded 8 AWG
  • Infiammabilità Secondo UL94:
    V0
  • Tensione massima UL/CSA:
    Circuito Principale 600 V

Ambientale

  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e modifica
  • Temperatura Dell'Aria:
    Funzionamento Da -55 ... +110 °C
    Archiviazione -55 ... +110 °C

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC000897 - morsettiera passante
  • ETIM 5:
    EC000897 - morsettiera passante
  • Oggetto: Codice Di Classificazione:
    X

Contenitore Di Informazioni

  • Pacchetto Di Livello 1, Larghezza:
    81 mm
  • Pacchetto Di Livello 1 Lunghezza:
    220 mm
  • Pacchetto Di Livello 1 Altezza:
    47 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0.64
  • Pacchetto di Livello 1 EAN:
    3472591051285
  • Pacchetto Di Livello 2 Unità:
    1500 pezzi
  • Pacchetto Di Livello 2 Per La Larghezza:
    300 mm
  • Pacchetto Di Livello 2 Lunghezza:
    500 mm
  • Pacchetto Di Livello 2 Di Altezza:
    300 mm
  • Pacchetto Di Livello 2, Peso Lordo:
    20.000
  • Livello Di Pacchetto Di 3 Unità:
    36000 pezzo
  • Prodotto Tipo Confezione:
    Box
  • Pacchetto Di Livello 1 Unità Di:
    50 pezzi

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNA105128R2200-M6/8.1V 96 Kbytes ENTRELEC-1SNA105128R2200-M6/8.1V
