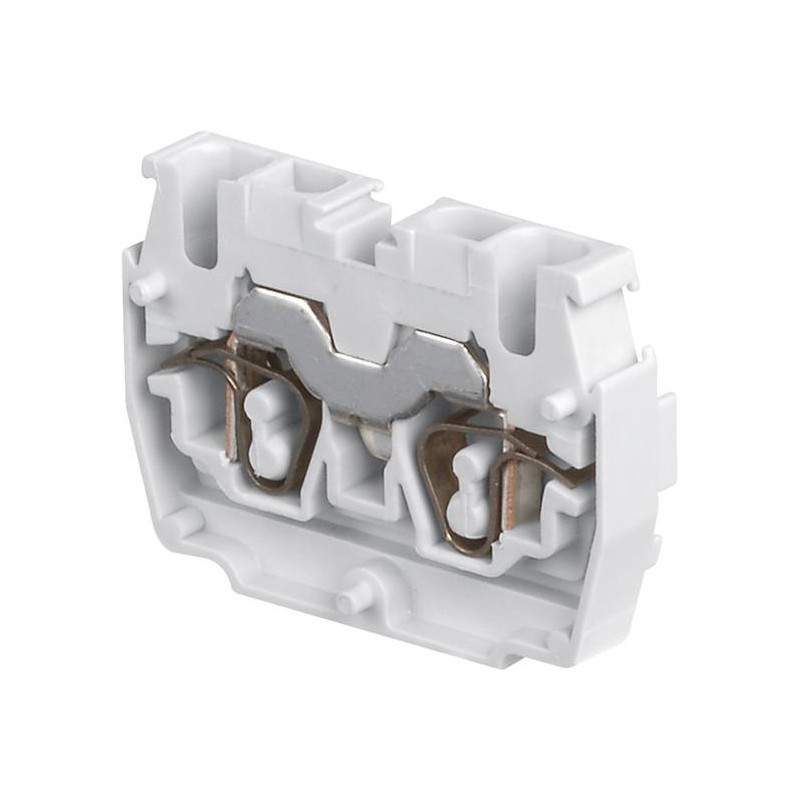

DB2.5/5.N.2L 1SNA290243R1200 ENTRELEC DB2.5 / 5.N.2L morsettiere a molla Miniblocks Blu
1SNA290243R1200
ENTRELEC
100
DB2.5 / 5.N.2L morsettiere a molla - Miniblocks - Blu
Passive connection > SNA - Spring terminals blocks
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC
Dettagli
▲- Risparmiare spazio e compatto angolato morsettiere. - Facile montaggio della base con l'utilizzo di flange. - Di facile accesso grazie alla parte anteriore cablaggio di ingresso. - Bloccaggio pressione di contatto non dipendente dell'operatore e automatico strisciante di compensazione.
Ordinazione
- Quantità Di Ordine Minimo:
- 100 pezzi
- Numero Di Tariffa Doganale:
- 85369010
- Colore:
- Blu
Dimensioni
- Netto Del Prodotto Altezza:
- 33mm
- Netto Del Prodotto Profondità:
- 24.5mm
- Peso Netto Del Prodotto:
- 4g
- Netto Del Prodotto Larghezza:
- 5mm
Tecnico
- Spaziatura:
- 5 mm
- Tipo Di Connessione:
- Primavera
- Funzione:
- Miniblock
- Numero di Livelli:
- 1
- Collegamento Delle Capacità Del Circuito Principale:
- Morsetto a molla Flessibili, 1x 0.12 ... 2.5 mm2
Morsetto a molla / Rigida 1x 0.12 ... 4 mm2
Morsetto a molla / Con isolamento Ferrrule 1x 0.5 ... 1.5 mm2
- Tipo Di Contatore:
- A2
- Corrente Nominale (In):
- Circuito Principale 24
- Di Breve durata nominale Corrente nominale (Icw):
- per 1 s 300
- Tensione Nominale (Ur):
- 800 V
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 8000 V
- Grado Di Inquinamento:
- 3
- Grado di Protezione:
- acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
- Materiale Di Isolamento:
- Poliammide
- Filo Di Lunghezza Di Spelatura:
- 9.5 mm
- Si Consiglia La Vite Driver:
- 3.5 mm
- Nominale Di Sezione Trasversale:
- 2,5 mm2
Tecnico UL/CSA
- Collegamento Capacità del Circuito Principale UL/CSA:
- Morsetto a molla Flessibili, 1x 26 ... 12 AWG
Morsetto a molla / Rigida 1x 26 ... 12 AWG
- Collegamento Capacità di UL/CSA:
- Stranded 12 AWG
- Infiammabilità Secondo UL94:
- V0
- Tensione massima UL/CSA:
- Circuito Principale 600 V
Ambientale
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e modifica
- Temperatura Dell'Aria:
- Funzionamento Da -55 ... +110 °C
Archiviazione -55 ... +110 °C
I certificati e le Dichiarazioni (Numero Documento)
- Istruzioni e Manuali:
- 1SNC160020C0201
- cUL Certificato:
- 1SND162000A0204
- Scheda Di Dati Di. Informazioni Tecniche:
- 1SNC160020C0201
- Dichiarazione di Conformità CE:
- 1SND225016C1007
- EAC Certificato:
- 1SND162001A1100
- RoHS Informazioni:
- 1SND230488F0201
Classificazioni
- ETIM 4:
- EC000897 - morsettiera passante
- ETIM 5:
- EC000897 - morsettiera passante
- Oggetto: Codice Di Classificazione:
- X
Contenitore Di Informazioni
- Pacchetto Di Livello 1, Larghezza:
- 101 mm
- Pacchetto Di Livello 1 Lunghezza:
- 220 mm
- Pacchetto Di Livello 1 Altezza:
- 47 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.4
- Pacchetto di Livello 1 EAN:
- 3472592902432
- Pacchetto Di Livello 2 Unità:
- 1000 pezzo
- Pacchetto Di Livello 2 Per La Larghezza:
- 300 mm
- Pacchetto Di Livello 2 Lunghezza:
- 500 mm
- Pacchetto Di Livello 2 Di Altezza:
- 150 mm
- Pacchetto Di Livello 2, Peso Lordo:
- 4.35
- Livello Di Pacchetto Di 3 Unità:
- 48000 pezzo
- Prodotto Tipo Confezione:
- Box
- Pacchetto Di Livello 1 Unità Di:
- 100 pezzi
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| ENTRELEC-1SNA290243R1200-DB2.5/5.N.2L | 91 Kbytes |
 |
