> ENTRELEC>Passive connection>Solution Series Special applications>D4/6.LNTP6 1SNA110331R2500 ENTRELEC D4 / 6.LNTP6 vite Morsettiere serraggio Installazione Grigio
Prodotto precedente Prodotto successivo

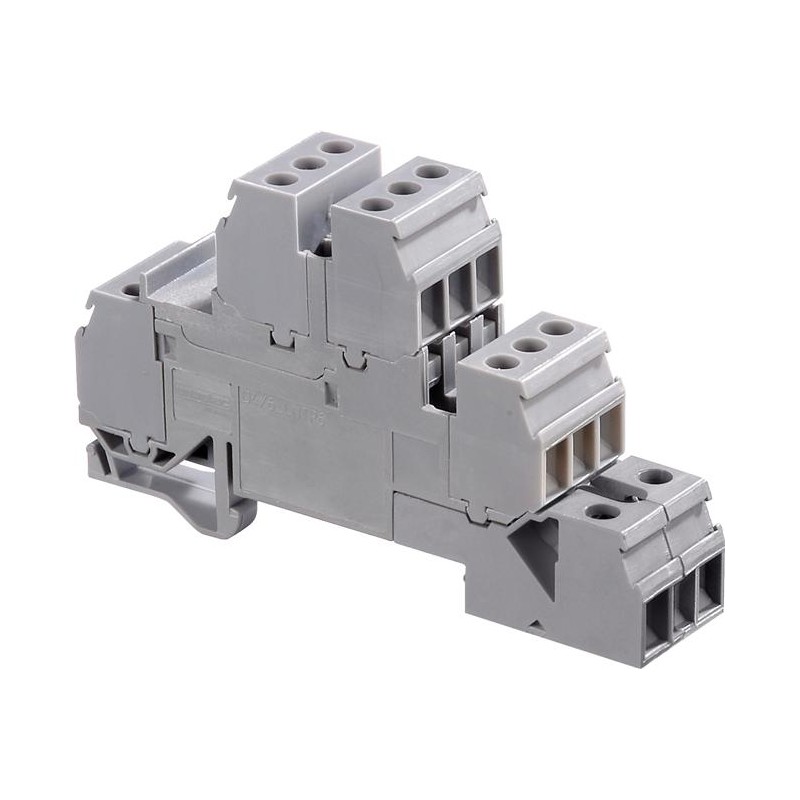

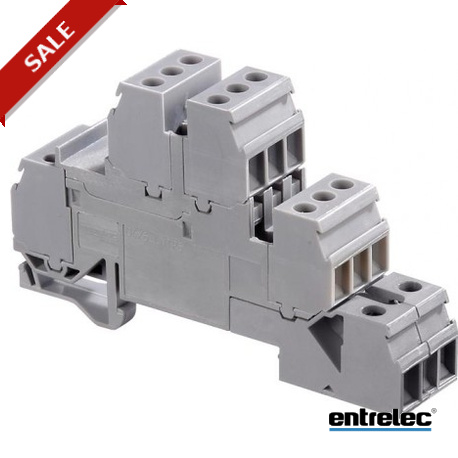

D4/6.LNTP6 1SNA110331R2500 ENTRELEC D4 / 6.LNTP6 vite Morsettiere serraggio Installazione Grigio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D4/6.LNTP6 1SNA110331R2500 ENTRELEC D4 / 6.LNTP6 vite Morsettiere serraggio Installazione Grigio

D4/6.LNTP6

1SNA110331R2500

1SNA110331R2500

ENTRELEC

10

D4 / 6.LNTP6 vite Morsettiere serraggio - Installazione - Grigio

Maggiori dettagli


Passive connection > Solution Series - Special applications

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


- Chiuso morsettiera: no sezione fine necessario. - Secondo DIN 43880 standard (dimensione sopra la barra 35 x 7,5 ≤ 44 mm). - Compatibile con sbarra.

Ordinazione

  • Quantità Di Ordine Minimo:
    10 pezzo
  • Numero Di Tariffa Doganale:
    85369010
  • Colore:
    Grigio

Dimensioni

  • Netto Del Prodotto Altezza:
    87mm
  • Netto Del Prodotto Profondità:
    44mm
  • Peso Netto Del Prodotto:
    63.1g
  • Netto Del Prodotto Larghezza:
    17.8mm

Tecnico

  • Spaziatura:
    17,8 mm
  • Tipo Di Connessione:
    Bloccaggio a vite
  • Funzione:
    Installazione
  • Numero di Livelli:
    3
  • Collegamento Delle Capacità Del Circuito Principale:
    Bloccaggio a vite / 1x Flessibile di 0,2 ... 4 mm2
    Bloccaggio a vite / Rigida 1x 0.2 ... 4 mm2
  • Tipo Di Contatore:
    A4
  • Corrente Nominale (In):
    Circuito Principale Da 30 A
  • Di Breve durata nominale Corrente nominale (Icw):
    per 1 s 480 A
  • Tensione Nominale (Ur):
    400 V
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    6000 V
  • Grado Di Inquinamento:
    3
  • Grado di Protezione:
    acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
  • Materiale Di Isolamento:
    Poliammide
  • Montaggio su guida DIN:
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • Filo Di Lunghezza Di Spelatura:
    9.5 mm
  • Si Consiglia La Vite Driver:
    4 mm
  • Coppia Di Serraggio:
    acc. IEC 60947-1 0,4 N·m
    Produttore 0,8 N·m
  • Nominale Di Sezione Trasversale:
    4 mm2

Tecnico UL/CSA

  • Collegamento Capacità del Circuito Principale UL/CSA:
    Bloccaggio a vite / Rigida 1x 18 ... 12 AWG
  • Collegamento Capacità di UL/CSA:
    Bloccaggio a vite / Rigido 18 ... 12 AWG
    Stranded 12 AWG
  • Infiammabilità Secondo UL94:
    V0
  • Tensione massima UL/CSA:
    Circuito Principale 300 V

Ambientale

  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e modifica
  • Temperatura Dell'Aria:
    Funzionamento Da -55 ... +110 °C
    Archiviazione -55 ... +110 °C

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC001329 - Multi livello di installazione morsettiera
  • ETIM 5:
    EC001329 - Multi livello di installazione morsettiera
  • Oggetto: Codice Di Classificazione:
    X

Contenitore Di Informazioni

  • Pacchetto Di Livello 1, Larghezza:
    87 mm
  • Pacchetto Di Livello 1 Lunghezza:
    189 mm
  • Pacchetto Di Livello 1 Altezza:
    54 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0.631
  • Pacchetto di Livello 1 EAN:
    3472591103311
  • Pacchetto Di Livello 2 Unità:
    300 pezzo
  • Livello Di Pacchetto Di 3 Unità:
    7200 pezzo
  • Prodotto Tipo Confezione:
    Box
  • Pacchetto Di Livello 1 Unità Di:
    10 pezzo

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNA110331R2500-D4/6.LNTP6 91 Kbytes ENTRELEC-1SNA110331R2500-D4/6.LNTP6
