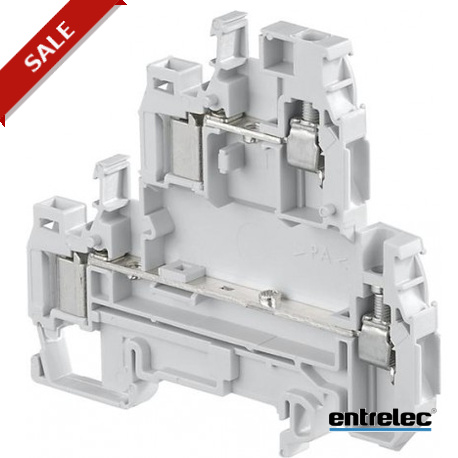

1SNA199242R0200 ENTRELEC Blocchi D4 / 6.D2.ADO IDC Terminali Doppia ADO ponte morsetto a vite Grigio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SNA199242R0200 ENTRELEC Blocchi D4 / 6.D2.ADO IDC Terminali Doppia ADO ponte morsetto a vite Grigio

1SNA199242R0200

ENTRELEC

50

Blocchi D4 / 6.D2.ADO IDC Terminali - Doppia ADO ponte - morsetto a vite - Grigio

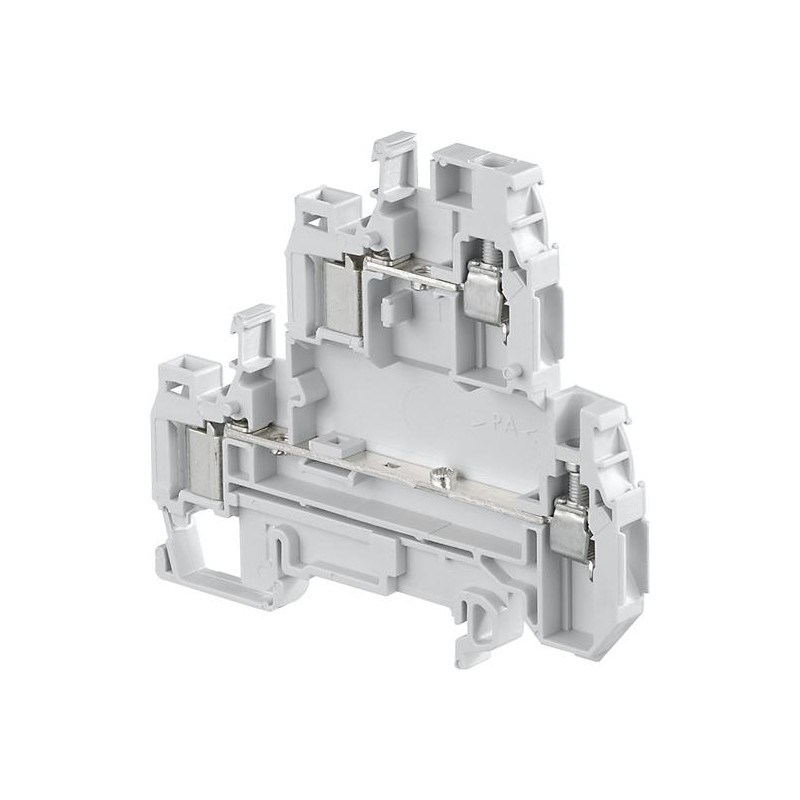

Morsettiera a doppio livello D4/6.D2. ADO

Maggiori dettagli


Passive connection > Terminal blocks ADO System

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC

Prezzo totale: $388.28
Prezzo unitario: $7.77
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


- Salva spazio con 2 mazzi morsettiera. - Con l'ABB ADO System®. esperienza il metodo più rapido e di collegamento più affidabile sul mercato. - Questa soluzione porta tutti i vantaggi di ADO System® e consente di installatori di connettersi su standard di bloccaggio a vite. - Fino a 2 fili per il collegamento in ADO system®, un Sistema di connessione.

Ordinazione

  • Quantità Di Ordine Minimo:
    50 pezzi
  • Numero Di Tariffa Doganale:
    85369010
  • Colore:
    Grigio

Dimensioni

  • Netto Del Prodotto Altezza:
    85.3mm
  • Netto Del Prodotto Profondità:
    68mm
  • Peso Netto Del Prodotto:
    18g
  • Netto Del Prodotto Larghezza:
    6mm

Tecnico

  • Spaziatura:
    6 mm
  • Tipo Di Connessione:
    Bloccaggio a vite - ADO di Sistema
  • Funzione:
    Passante
  • Numero di Livelli:
    2
  • Collegamento Delle Capacità Del Circuito Principale:
    Bloccaggio a vite / Flessibile 1x 0.22 ... 4 mm2
    Bloccaggio a vite / Rigida 1x 0.2 ... 4 mm2
  • Tipo Di Contatore:
    A4
  • Corrente Nominale (In):
    Circuito Principale 17,5 A
  • Di Breve durata nominale Corrente nominale (Icw):
    per 1 s 180 A
  • Tensione Nominale (Ur):
    800 V
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    6000 V
  • Dielettrica Tensione Di Prova:
    3500 V
  • Grado Di Inquinamento:
    3
  • Grado di Protezione:
    acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
  • Materiale Di Isolamento:
    Poliammide
  • Montaggio su guida DIN:
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • Filo Di Lunghezza Di Spelatura:
    9.5 mm
  • Si Consiglia La Vite Driver:
    4 mm
  • Coppia Di Serraggio:
    acc. IEC 60947-1 0,5 N·m
    Produttore 0,8 N·m
  • Nominale Di Sezione Trasversale:
    1,5 mm2

Tecnico UL/CSA

  • Collegamento Capacità del Circuito Principale UL/CSA:
    Bloccaggio a vite / Flessibile 1x 10 AWG 22 ...
  • Collegamento Capacità di UL/CSA:
    Stranded 16 AWG
  • Infiammabilità Secondo UL94:
    V0

Ambientale

  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e modifica
  • Temperatura Dell'Aria:
    Funzionamento Da -55 ... +110 °C
    Archiviazione -55 ... +110 °C

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC000897 - morsettiera passante
  • ETIM 5:
    EC000897 - morsettiera passante
  • Oggetto: Codice Di Classificazione:
    X

Contenitore Di Informazioni

  • Pacchetto Di Livello 1, Larghezza:
    176 mm
  • Pacchetto Di Livello 1 Lunghezza:
    200 mm
  • Pacchetto Di Livello 1 Altezza:
    75 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0.9
  • Pacchetto di Livello 1 EAN:
    3472591992427
  • Pacchetto Di Livello 2 Unità:
    500 pezzi
  • Pacchetto Di Livello 2 Per La Larghezza:
    300 mm
  • Pacchetto Di Livello 2 Lunghezza:
    500 mm
  • Pacchetto Di Livello 2 Di Altezza:
    300 mm
  • Pacchetto Di Livello 2, Peso Lordo:
    9.5
  • Livello Di Pacchetto Di 3 Unità:
    12000 pezzo
  • Prodotto Tipo Confezione:
    Box
  • Pacchetto Di Livello 1 Unità Di:
    50 pezzi

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNA199242R0200-D4/6.D2.ADO 92 Kbytes ENTRELEC-1SNA199242R0200-D4/6.D2.ADO
