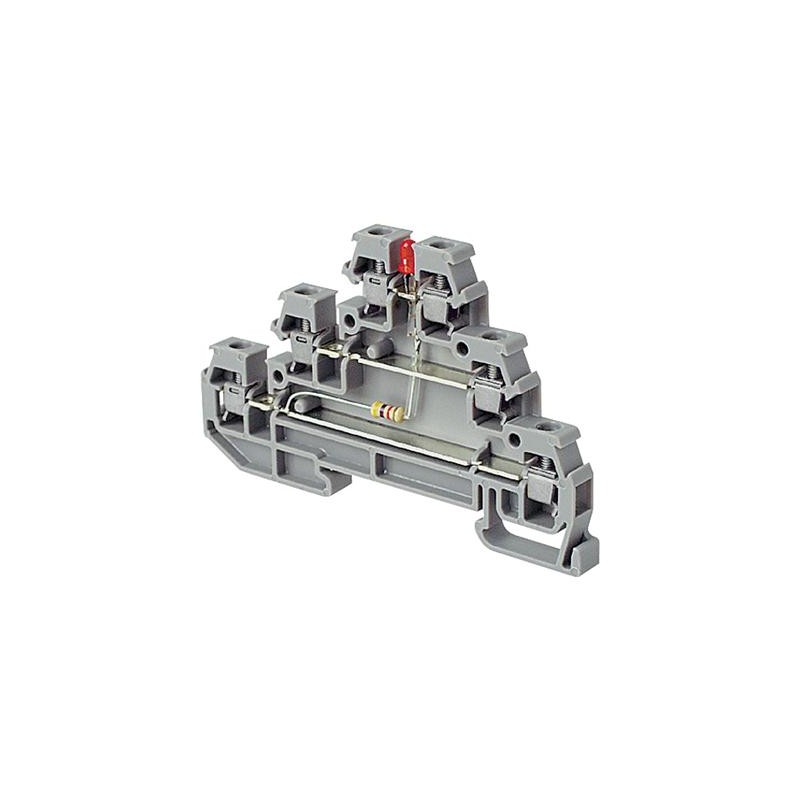

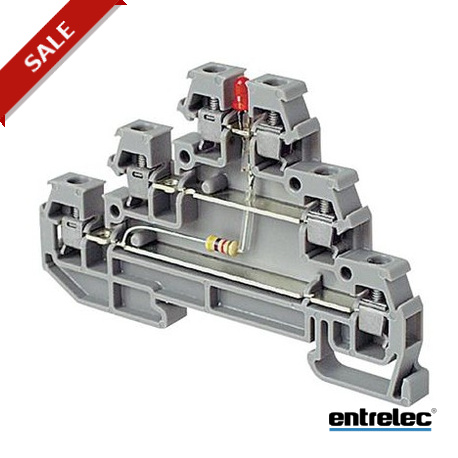

1SNA115535R0300 ENTRELEC D2.5 / 6.DAL morsetti a vite ponte Tripla Grigio
1SNA115535R0300
ENTRELEC
25
D2.5 / 6.DAL morsetti a vite - ponte Tripla - Grigio
Sensori per morsettiera a tre piani D2.5/6.DAL
Passive connection > Solution Series - Special applications
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC
Più venduti
▲Dettagli
▲- Salva spazio con tripla ponte morsettiere: 3 circuiti indipendenti collegati in soli 6 mm 0.236 in spaziatura. - Adattato per 3 cavi sensore/attuatore. - Identificare rapidamente il segnale di stato del circuito grazie per l'indicatore.
Ordinazione
- Quantità Di Ordine Minimo:
- 25 pezzi
- Numero Di Tariffa Doganale:
- 85369010
- Colore:
- Grigio
Dimensioni
- Netto Del Prodotto Altezza:
- 81mm
- Netto Del Prodotto Profondità:
- 43.5mm
- Peso Netto Del Prodotto:
- 14g
- Netto Del Prodotto Larghezza:
- 6mm
Tecnico
- Spaziatura:
- 6 mm
- Tipo Di Connessione:
- Bloccaggio a vite
- Funzione:
- Passante
- Numero di Livelli:
- 3
- Collegamento Delle Capacità Del Circuito Principale:
- Bloccaggio a vite / Flessibile 1x 0.22 ... 2.5 mm2
Bloccaggio a vite / Rigida 1x 0,2 ... 2,5 mm2
- Tipo Di Contatore:
- A2
- Corrente Nominale (In):
- Circuito Principale 22
- Di Breve durata nominale Corrente nominale (Icw):
- per 1 s 300
- Tensione Nominale (Ur):
- 380 V
- Grado di Protezione:
- acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
- Materiale Di Isolamento:
- Poliammide
- Montaggio su guida DIN:
- G32 (32 x 15 mm guida di Montaggio) acc. la norma IEC 60715
TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
- Filo Di Lunghezza Di Spelatura:
- 6.0 mm
- Si Consiglia La Vite Driver:
- 3.5 mm
- Coppia Di Serraggio:
- acc. IEC 60947-1 0,4 N·m
Produttore 0,6 N·m
- Nominale Di Sezione Trasversale:
- 2,5 mm2
Tecnico UL/CSA
- Collegamento Capacità del Circuito Principale UL/CSA:
- Bloccaggio a vite / Rigida 1x 20 ... 12 AWG
- Collegamento Capacità di UL/CSA:
- Stranded 12 AWG
- Infiammabilità Secondo UL94:
- V0
- Tensione massima UL/CSA:
- Circuito Principale 300 V
Ambientale
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e modifica
- Temperatura Dell'Aria:
- Funzionamento Da -55 ... +110 °C
Archiviazione -55 ... +110 °C
I certificati e le Dichiarazioni (Numero Documento)
- Istruzioni e Manuali:
- 1SNC160001C0207-CH-bloccaggio a vite
- CSA Certificato:
- 1SND161055A0200
- cUL Certificato:
- 1SND161008A0201
- Scheda Di Dati Di. Informazioni Tecniche:
- 1SNC160001C0207-CH-bloccaggio a vite
- Dichiarazione di Conformità CE:
- 1SND225006C1006
- EAC Certificato:
- 1SND161009A1100
- RoHS Informazioni:
- 1SND230023F0208
Classificazioni
- E-nummer:
- 2925421
- ETIM 4:
- EC000897 - morsettiera passante
- ETIM 5:
- EC000897 - morsettiera passante
- Oggetto: Codice Di Classificazione:
- X
Contenitore Di Informazioni
- Pacchetto Di Livello 1, Larghezza:
- 81 mm
- Pacchetto Di Livello 1 Lunghezza:
- 200 mm
- Pacchetto Di Livello 1 Altezza:
- 53 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.35
- Pacchetto di Livello 1 EAN:
- 3472591155358
- Pacchetto Di Livello 2 Unità:
- 300 pezzo
- Livello Di Pacchetto Di 3 Unità:
- 14400 pezzo
- Prodotto Tipo Confezione:
- Box
- Pacchetto Di Livello 1 Unità Di:
- 25 pezzi
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ENTRELEC EN.pdf | 136 Mbytes |
|
| ENTRELEC-1SNA115535R0300-D2.5/6.DAL | 94 Kbytes |
|
