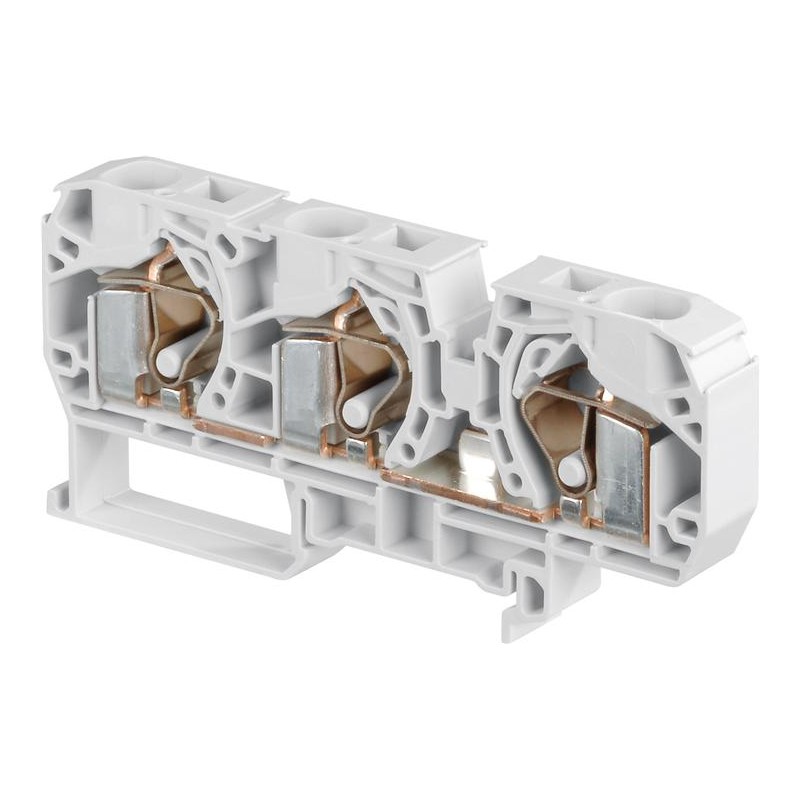

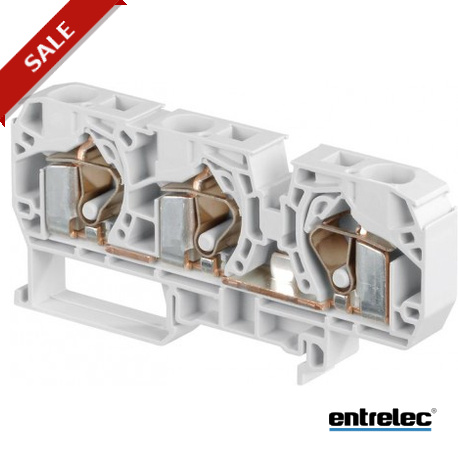

1SNA290430R0200 ENTRELEC D16 / 12.3L morsetti a molla passante con 3 connessioni Arancione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SNA290430R0200 ENTRELEC D16 / 12.3L morsetti a molla passante con 3 connessioni Arancione

1SNA290430R0200

ENTRELEC

10

D16 / 12.3L morsetti a molla - passante con 3 connessioni - Arancione

Maggiori dettagli


Passive connection > SNA - Spring terminals blocks

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


- Di facile accesso grazie alla parte anteriore cablaggio di ingresso. - Bloccaggio pressione di contatto non dipendente dell'operatore e automatico strisciante di compensazione. - Molte funzioni built - in: singolo ponticello di sistema. chiaramente visibile in alto il segno. prese di prova. ecc. - Funzionale attraverso il design ergonomico (di allineamento).

Ordinazione

  • Quantità Di Ordine Minimo:
    10 pezzo
  • Numero Di Tariffa Doganale:
    85369010
  • Sostituzione ID del Prodotto (NUOVO):
    1SNK: si prega di consultare
  • Colore:
    Arancione

Dimensioni

  • Netto Del Prodotto Altezza:
    106.5mm
  • Netto Del Prodotto Profondità:
    43.5mm
  • Peso Netto Del Prodotto:
    55g
  • Netto Del Prodotto Larghezza:
    12mm

Tecnico

  • Spaziatura:
    12 mm
  • Tipo Di Connessione:
    Primavera
  • Funzione:
    Passante
  • Numero di Livelli:
    1
  • Collegamento Delle Capacità Del Circuito Principale:
    Morsetto a molla Flessibili, 1x 0.5 ... 16 mm2
    Morsetto a molla / Rigida 1x 0.5 ... 25 mm2
  • Tipo Di Contatore:
    A7
  • Corrente Nominale (In):
    Circuito Principale 76 A
  • Di Breve durata nominale Corrente nominale (Icw):
    per 1 s 1920
  • Tensione Nominale (Ur):
    1000 V
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    8000 V
  • Grado Di Inquinamento:
    3
  • Grado di Protezione:
    acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
  • Materiale Di Isolamento:
    Poliammide
  • Montaggio su guida DIN:
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • Filo Di Lunghezza Di Spelatura:
    19.0 mm
  • Si Consiglia La Vite Driver:
    6.5 mm
  • Nominale Di Sezione Trasversale:
    16 mm2

Tecnico UL/CSA

  • Collegamento Capacità del Circuito Principale UL/CSA:
    Morsetto a molla Flessibili, 1x 20 ... 4 AWG
    Morsetto a molla / Rigida 1x 20 ... 4 AWG
  • Collegamento Capacità di UL/CSA:
    Stranded 6 AWG
  • Tensione massima UL/CSA:
    Circuito Principale 600 V

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento Da -55 ... +110 °C
    Archiviazione -55 ... +110 °C

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC000897 - morsettiera passante
  • ETIM 5:
    EC000897 - morsettiera passante
  • Oggetto: Codice Di Classificazione:
    X

Contenitore Di Informazioni

  • Pacchetto Di Livello 1, Larghezza:
    120 mm
  • Pacchetto Di Livello 1 Lunghezza:
    130 mm
  • Pacchetto Di Livello 1 Altezza:
    57 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0.55
  • Pacchetto di Livello 1 EAN:
    3472592904306
  • Pacchetto Di Livello 2 Unità:
    300 pezzo
  • Pacchetto Di Livello 2 Per La Larghezza:
    300 mm
  • Pacchetto Di Livello 2 Lunghezza:
    500 mm
  • Pacchetto Di Livello 2 Di Altezza:
    300 mm
  • Livello Di Pacchetto Di 3 Unità:
    7200 pezzo
  • Prodotto Tipo Confezione:
    Box
  • Pacchetto Di Livello 1 Unità Di:
    10 pezzo

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNA290430R0200-1SNA290430R0200 91 Kbytes ENTRELEC-1SNA290430R0200-1SNA290430R0200
