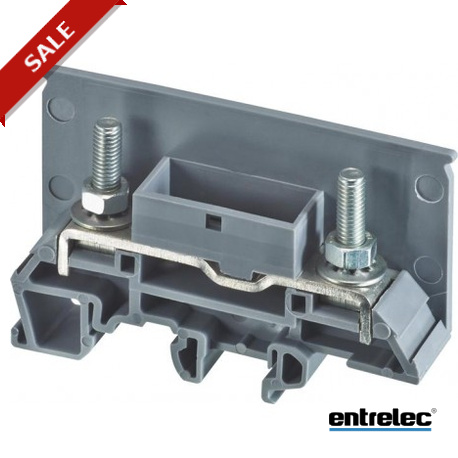

1SNA296111R1000 ENTRELEC morsettiere aletta 165LTTM5TM5-1 filo passanti Beige
1SNA296111R1000
ENTRELEC
25
morsettiere aletta 165LTTM5TM5-1 filo passanti Beige
Morsetto a vite 165LTTM5TM5-1
Passive connection > Solution Series - bolt connection terminal blocks
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC
Più venduti
▲Dettagli
▲- Due stud connessione morsettiera passante. - Profilo in linea con sezionatore morsettiere di tipo 165ETTM5TM5...
Ordinazione
- Quantità Di Ordine Minimo:
- 25 pezzi
- Numero Di Tariffa Doganale:
- 85369010
- Colore:
- Beige
Dimensioni
- Netto Del Prodotto Altezza:
- 74mm
- Netto Del Prodotto Profondità:
- 41.5mm
- Peso Netto Del Prodotto:
- 41g
- Netto Del Prodotto Larghezza:
- 16mm
Tecnico
- Spaziatura:
- 16 mm
- Tipo Di Connessione:
- Stud
- Funzione:
- Passante
- Numero di Livelli:
- 1
- Collegamento Delle Capacità Del Circuito Principale:
- Stud / Flessibile 1x 16 mm2
Stud / Rigida 1x 16 mm2
- Corrente Nominale (In):
- Circuito Principale 76 A
- Di Breve durata nominale Corrente nominale (Icw):
- per 1 s 8000 Un
- Tensione Nominale (Ur):
- 800 V
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 8 kV
- Grado di Protezione:
- acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principali Terminali IP00
- Materiale Di Isolamento:
- Poliammide
- Montaggio su guida DIN:
- G32 (32 x 15 mm guida di Montaggio) acc. la norma IEC 60715
TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
- Coppia Di Serraggio:
- Capocorda per cavo 4 N·m
- Nominale Di Sezione Trasversale:
- 16 mm2
Tecnico UL/CSA
- Collegamento Capacità del Circuito Principale UL/CSA:
- Stud / Rigida 1x 6 AWG 20 ...
- Infiammabilità Secondo UL94:
- V0
- Tensione massima UL/CSA:
- Circuito Principale 600 V
Ambientale
- RoHS Status:
- Progettato per seguire la Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e l'emendamento dopo il 2007 Q1
- Temperatura Dell'Aria:
- Funzionamento Da -55 ... +110 °C
Archiviazione -55 ... +110 °C
I certificati e le Dichiarazioni (Numero Documento)
- Istruzioni e Manuali:
- 1SNC160001C0205_CHC5
- cUL Certificato:
- 1SND168000A0202
- Scheda Di Dati Di. Informazioni Tecniche:
- 1SNC160001C0205_CHC5
- Dichiarazione di Conformità CE:
- 1SND225032C1006
- RoHS Informazioni:
- 1SND230021F0201
Classificazioni
- ETIM 4:
- EC000897 - morsettiera passante
- ETIM 5:
- EC000897 - morsettiera passante
- Oggetto: Codice Di Classificazione:
- X
Contenitore Di Informazioni
- Pacchetto Di Livello 1, Larghezza:
- 172 mm
- Pacchetto Di Livello 1 Lunghezza:
- 155 mm
- Pacchetto Di Livello 1 Altezza:
- 71 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 1.025
- Pacchetto di Livello 1 EAN:
- 3472592961118
- Pacchetto Di Livello 2 Unità:
- 250 pezzi
- Pacchetto Di Livello 2 Per La Larghezza:
- 300 mm
- Pacchetto Di Livello 2 Lunghezza:
- 500 mm
- Pacchetto Di Livello 2 Di Altezza:
- 300 mm
- Livello Di Pacchetto Di 3 Unità:
- 6000 pezzo
- Prodotto Tipo Confezione:
- Box
- Pacchetto Di Livello 1 Unità Di:
- 25 pezzi
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ENTRELEC EN.pdf | 136 Mbytes |
|
| ENTRELEC-1SNA296111R1000-1SNA296111R1000 | 92 Kbytes |
|
