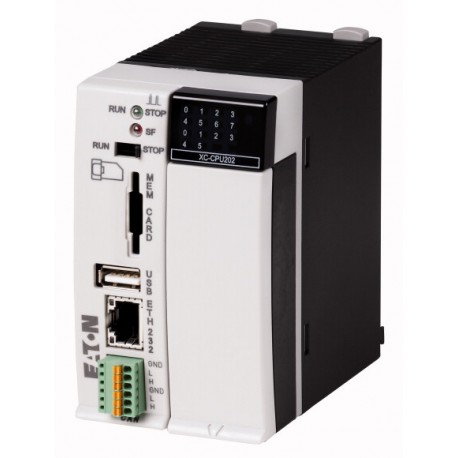

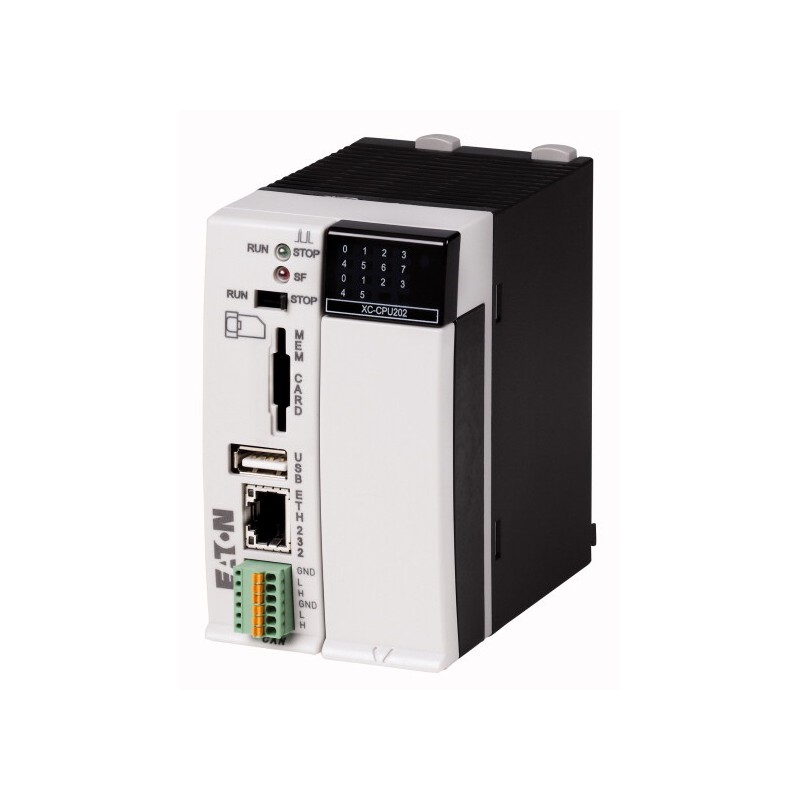

ZB-S WEB MODULE 40071347990 XC-CPU202-EC4M-XV EATON ELECTRIC Comando modulare, 24VDC, 8DI, 6DO, ethernet, RS.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ZB-S WEB MODULE 40071347990 XC-CPU202-EC4M-XV EATON ELECTRIC Comando modulare, 24VDC, 8DI, 6DO, ethernet, RS..

ZB-S WEB MODULE

40071347990

XC-CPU202-EC4M-XV

EATON-MOELLER

Comando modulare, 24VDC, 8DI, 6DO, ethernet, RS232, CAN, 4MB, webserver

Webmodul ZB-S kpl. Verpackt.

Maggiori dettagli


Sistemi di batterie centrali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Comando modulare, 24VDC, 8DI, 6DO, ethernet, RS232, CAN, 4MB, webserver
Alternate Catalog No.
XC-CPU202-EC4M-XV
I controllori modulari XC100 e XC200 si contraddistinguono per la struttura ampiamente scalabile. Sono disponibili diverse classi di potenza CPU e numerosi moduli di espansione (moduli XIOC). I PLC XC152 consentono di realizzare soluzioni economiche per complesse operazioni di automazione grazie alla potenza di calcolo, al collegamento SmartWire-D e ad un'ampia gamma di interfacce. un'altra caratteristica fondamentale è la possibilità di integrazione di questi prodotti in moderni concetti di comunicazione. Lo scambio di dati attraverso l'interfaccia Ethernet ai client OPC o il Web Server integrato consentono soluzioni innovative.
[

Programma di fornitura

Quantità ingressi digitali
Digitali:8; di cui utilizzabili come interrupt: 6
Numero uscite
Transistor: 6
Interfacce integrate
CANopen®/easyNet
RS232
Ethernet 100Base-TX/10Base-T
USB-Host
Note
espandibile con ￫ espansioni XI/OC
solo in combinazione con ￫ portaschede XI/OC
Memoria dati utente
4 MByte
Tempo di ciclo per 1 k di istruzioni (Bit, Byte)
< 0.025 ms
Memoria
Applicazione/merker/dati di ritenzione
4 MB/16 KB/32 KB
Web server integrato
Sì
Informazioni sull'entità della fornitura
Accessori necessari: morsetti di collegamento, rack portaschede, batteria
,

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +70 °C
Posizione di montaggio
orizzontale
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
10 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Categoria di sovratensione/grado di inquinamento
II/2
Grado di protezione
IP20
Tensione nominale di tenuta ad impulso [Uimp]
850 V
Interferenza emessa
EN 61000-6-4, classe A
Immunità ai disturbi
EN 61000-6-2
Batteria (durata)
Normalmente 5 anni
Peso
0.23 kg
Morsetti di collegamento
Blocco di morsetti ad inserzione
Sezioni di collegamentoMorsetti a viteFlessibile con puntalino
0.5 - 1.5 mm2
Sezioni di collegamentoMorsetti a viteRigido
0.5 - 2.5 mm2
Sezioni di collegamentoMorsetti a mollaflessibile
0.34 - 1.0 mm2
Sezioni di collegamentoMorsetti a mollaRigido
0.14 - 1.0 mm2
Alimentazione
Massimo tempo caduta rete
10 ms
Velocità di ripetizione
1 s
Tensione di ingresso
24 V DC
Campo ammesso
20.4 - 28.8 V DC
Potenza di ingresso
max. 33 W
Ondulazione residua
5 %
Dissipazione massima [Pv]
6 W
Nota per la dissipazione
senza I/O locali
Protezione contro la sovratensione
sì
Protezione contro inversioni di polarità
sì
Filtro di rete
sì
Corrente d'inserzione
nessuna limitazione (limitazione solo attraverso alimentatore a monte 24-V-DC) x In
Tensione di uscita per i moduli di segnaleValore nominale
5 V DC
Tensione di uscita per i moduli di segnaleCorrente di uscita
3.2 A
Tensione di uscita per i moduli di segnaleResistenza a corto circuito
sì
Tensione di uscita per i moduli di segnaleseparazione galvanica dall'alimentazione
No
CPU
Processore
ARM 532 MHz
Memoria
Codice di programma/dati di programma
4 MB/512 kByte
Marker/dati di ritenzione
16/64 kByte
Tempo di ciclo per 1 k di istruzioni (Bit, Byte)
< 0.025 ms
Interfaccia
EthernetVelocità di trasmissione dati
10/100 - Autodetect MBit/s
EthernetTipo di collegamento
RJ45
Ethernetsezionamento galvanico
No
Interfaccia seriale (RS232) senza cavi handshakeVelocità di trasmissione dati
max. 115.2 kBit/s
Interfaccia seriale (RS232) senza cavi handshakeTipi di collegamento
RJ45
Interfaccia seriale (RS232) senza cavi handshakesezionamento galvanico
No
Interfaccia USB
2.0
CANopen®Massima velocità di trasmissione dati
1 MBit/s
CANopen®Sezionamento di potenziale
sì
CANopen®Profilo dell'apparecchio
in conformità con DS 301 V4
CANopen®Tipo PDO
asin., cic., acic.
CANopen®Collegamento
Gruppo di morsetti ad innesto
CANopen®Resistenze di terminazione bus
interno
CANopen®Utenti
massimo 126 Numero
Watchdog
sì
RTC (Real Time Clock)
sì
Alimentazione di ingressi/uscite locali (24 VQ/0 VQ)
Tensione di ingresso
24 V DC
Campo di tensione
19.2 - 30, attenzione alla polarità V DC
Sezionamento di potenzialeAlimentazione contro tensione CPU
sì
Sezionamento di potenzialeAlimentazione contro ingressi/uscite
No
Indicazione di stato
LED
Morsetti di collegamento
Blocco di morsetti ad inserzione
Protezione contro la sovratensione
sì
Protezione contro inversioni di polarità
sì
Ingresso digitale
Corrente d'ingresso per canale con tensione nominale
tip. 3.5 mA
Dissipazione per canale
tip. 85 mW
Livello di tensione secondo IEC/EN 61131-2Tipo valore limite 1
low < 5 V DC, high > 15 V DC
Ritardo all'ingressoOff → On
tip. 0.1 ms
Ritardo all'ingressoOn → Off
tip. 0.1 ms
Ingressi
8, di questi parametrizzabili: 2 contatori, 50 kHz, 2 ingressi ad interrupt, 1 ingresso incrementale Numero
Canali con lo stesso potenziale di riferimento
8 Numero
Indicazione di stato
LED
Uscite digitali
Canali
6 Numero
Dissipazione per canale
0,08 W
QX0.0 fino a QX0.3
0.5 A
Ritardo all'uscitaOff → On
tip. 0.1 ms
Ritardo all'uscitaOn → Off
tip. 0.1 ms
Canali con lo stesso potenziale di riferimento
6 Numero
Indicazione di stato
LED
Potere d'interruzione
IEC/EN 60947-5-1, Categoria d'impiego DC-13
Durata di inserzione
100 % durata di inserzione
Fattore di contemporaneità
1 g
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
6 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / apparecchio di base PLC (EC000236)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-unitÓ base ([email protected] [AKE530014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
numero di uscite relè
0
numero max. di timer
1000
esecuzione
modulare
tempo di elaborazione (1K, istruzione binaria)
0.025 ms
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW USB
1
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
1
numero di uscite analogiche
0
numero di ingressi analogici
0
numero di ingressi digitali
8
numero di uscite digitali
6
con interfaccia ottica
no
supporta protocollo TCP/IP
sì
supporta protocollo PROFIBUS
sì
supporta protocollo CAN
sì
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
sì
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
sì
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
sì
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
componenti del sistema
sì
capacità di ridondanza
no
con display
no
tipo di memoria
RAM
dimensione memoria
4000 KByte
espansione di memoria possibile
sì
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
sì
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
60 mm
altezza
100 mm
profondità
100 mm
,

Dimensioni

]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ZB-S WEB MODULE XC-CPU202-EC4M-XV 40071347990 40071347990_IT.pdf 215 Kbytes ZB-S WEB MODULE XC-CPU202-EC4M-XV 40071347990 40071347990_IT.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
