> >>XV-112-D6-57TVRC-00 153469 ELECTRIC Touch panel, 24VDC, 5,7z, TFTcolor, ethernet, RS232, RS485, CAN, P..
Prodotto precedente Prodotto successivo

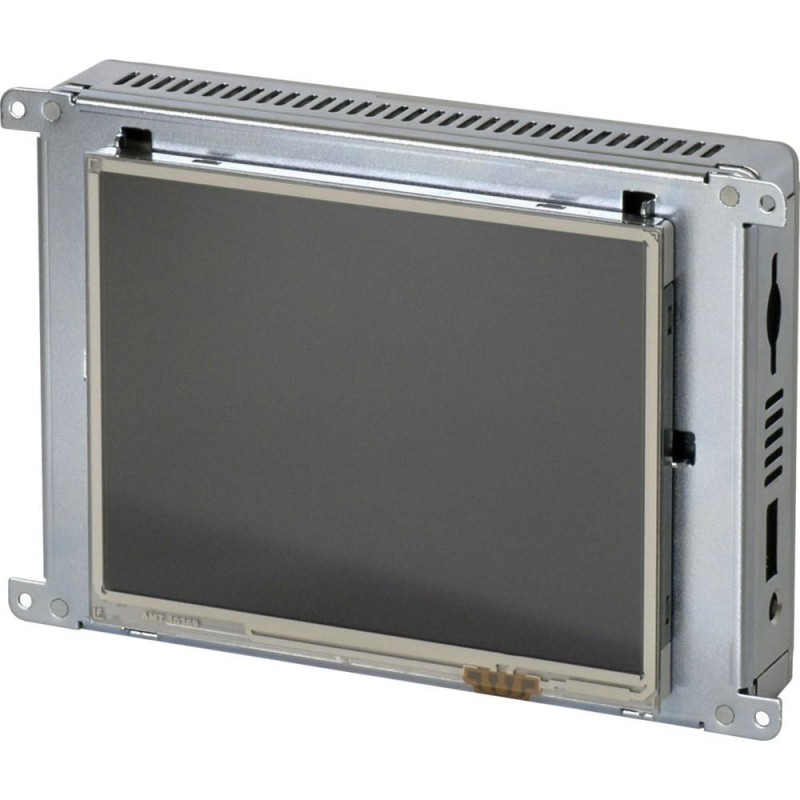

XV-112-D6-57TVRC-00 153469 EATON ELECTRIC Touch panel, 24VDC, 5,7z, TFTcolor, ethernet, RS232, RS485, CAN, P.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XV-112-D6-57TVRC-00 153469 EATON ELECTRIC Touch panel, 24VDC, 5,7z, TFTcolor, ethernet, RS232, RS485, CAN, P..

XV-112-D6-57TVRC-00

153469

EATON-MOELLER

Touch panel, 24VDC, 5,7z, TFTcolor, ethernet, RS232, RS485, CAN, PLC, montaggio posteriore

Maggiori dettagli


sistemi di controllo industriali (PLC) > pannello grafico

Terminali Touch HMI

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Touch panel, 24VDC, 5,7z, TFTcolor, ethernet, RS232, RS485, CAN, PLC, montaggio posteriore
Pannello di comando, XV112, Assortimento: XV100 5,7", Funzione: HMI-PLC (PLC integrato), Caratteristiche generali della serie: Interfaccia Ethernet, Dispositivo USB, USB-Host, Slot per scheda SD, Approvazioni UL508, cUL, Display - tipot: Display a colori, TFT, Tecnologia touch: Touch resistiva, Numero colori: 64 k colori, Risoluzione: VGA, 640 x 480 Pixel, Progettazione verticale: Sì, Diagonale schermo: 5,7 Pollici, Custodia in metallo, Sistema operativo: Windows CE 5.0 (licenza inclusa), licenza PLC: Licenza PLC inclusa, Certificati di licenza per interfacce onboard: non necessario, interfacce integrate: 1 x Ethernet 10/100 Mbps, 1 x RS232, 1 x RS485, 1 x USB-Host 2,0, 1 x USB-Device, 1 x CANopen®/easyNet, Esecuzione frontale: senza cornice frontale, Utilizzo: per il montaggio posteriore, Slot: per scheda SD: 1, Scheda di memoria automazione: optional con scheda SD -> Codice interno 139807, Schede di comunicazione inseribili (optional): No, Sensore touch: Vetro con pellicola, Dissipazione: 9,5 W, Grado di protezione (IEC/EN 60529, EN50178, VBG 4): IP65 (frontale), IP20 (posteriore)

Programma di fornitura

Assortimento
XV100 5,7"
Assortimento
XV112
Funzione
HMI-PLC (funzione SPS integrata)
Caratteristiche generali della serie
Interfaccia Ethernet
Dispositivo USB
USB-Host
Slot per scheda SD
Approvazioni UL508, cUL
Display - tipot
Display a colori, TFT
Tecnologia touch
Touch resistiva
Numero colori
64 k colori
Risoluzione
VGA
640 x 480 Pixel
Progettazione verticale
Sì
Diagonale schermo
5,7 Pollici
Esecuzione
Custodia in metallo
Sistema operativo
Windows CE 5.0 (licenza inclusa)
licenza PLC
Licenza PLC inclusa
Certificati di licenza per interfacce onboard
non necessario
interfacce integrate
1 x Ethernet 10/100 Mbps
1 x RS232
1 x RS485
1 x USB-Host 2,0
1 x USB-Device
1 x CANopen®/easyNet
Esecuzione frontale
senza cornice frontale
Utilizzo
per il montaggio posteriore
Slot
per scheda SD: 1
Scheda di memoria automazione
optional con scheda SD -> Codice interno 139807
Schede di comunicazione inseribili (optional)
No
Sensore touch
Vetro con pellicola
Dissipazione
9,5 W

Dati tecnici

display
Display - tipot
Display a colori, TFT
Diagonale schermo
5,7 Pollici
Risoluzione
VGA
640 x 480 Pixel
Numero colori
64 k colori
Rapporto di contrasto
tipico 300:1
luminosità
tipico 250 cd/m2
Retroilluminazione
LED
intensità regolabile tramite software
Durata della di retroilluminzione
tipico 40000 h
Lastra d'appoggio touch resistivo
Sensore touch (vetro con pellicola)
Comando
Tecnologia
Touch resistiva
a 4 fili
Sensore touch
Vetro con pellicola
Sistema
Processore
RISC CPU, 32 Bit, 400 MHz
Memoria interna
DRAM (memoria OS, memoria programmi, memoria dati): 64 MByte
NAND-Flash (utilizzabile per la protezione dati): ca. 128 MByte disponibili
NVRAM (dati di ritenzione): ca. 32 kByte disponibile
Memoria esterna
Slot per scheda di memoria SD: SDA Specification 1.00
Raffreddamento
Raffreddamento sistema e CPU senza ventilatore, puramente passivo mediante convezione libera
Memorizzazione transitoria dell'orologio calendarioBatteria (durata)
non sostituibile, CR2032 saldato in
Memorizzazione transitoria dell'orologio calendarioTempo tampone (nello stato a tensione zero)
tip. 10 anni
Progettazione
software di visualizzazione
GALILEO
EPAM
XSOFT-CODESYS-2
XSOFT-CODESYS-3
Software di programmazione PLC
XSOFT-CODESYS-2
XSOFT-CODESYS-3
licenza PLC
Licenza PLC inclusa
Sistema operativo
Windows CE 5.0 (licenza inclusa)
Interfacce, comunicazione
interfacce integrate
1 x Ethernet 10/100 Mbps
1 x RS232
1 x RS485
1 x USB-Host 2,0
1 x USB-Device
1 x CANopen®/easyNet
USB-Host
USB 2.0 (1,5-12Mbit/s), senza separazione galvanica
Dispositivo USB
USB 2.0, senza separazione galvanica
Slot
per scheda SD: 1
Ethernet
100Base-TX/10Base-T
Alimentazione
Tensione nominale d'impiego
24 V DC SELV (safety extra low voltage)
Tensione ammessa
Effettiva: 19,2-30,0 V DC (tensione nominale d'impiego -20%/+25%)
Assoluta con ondulazione: 18,0-31,2 V DC
Funzionamento a batteria: 18,0-31,2 V DC (tensione nominale d'impiego -25%/+30%)
35 V DC per una durata < 100ms
Interruzioni di tensione
≤ 10 ms da tensione nominale d'impiego (24 V DC)
5 ms da sottotensione (19,2 V DC) ms
Assorbimento di potenza [Pmax.]
max. 10 W
Nota sull'assorbimento di potenza
apparecchio base
Scheda USB su USB-Host: 2,5
Totale: 9,5
Dissipazione
9,5 W
Nota per la dissipazione
Dissipazione per assorbimento di corrente 24 V
7 W Apparecchio base + 2,5 W Modulo USB
Siemens MPI (opzionale)
Sì
Fusibile
sì (fusibile non accessibile)
Separazione galvanica
senza separazione galvanica
Generalità
Materiale custodia
Metallo, anodizzato
Esecuzione frontale
senza cornice frontale
Dimensioni (B x H x P)
172 x 115 x 39 mm
da incasso
Distanza: L x A x T ≥ 30 mm (1,18")
Inclinazione verticale: ± 45° (con convezione naturale)
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP65 (frontale), IP20 (posteriore)
ApprovazioniApprovazioni
cUL (UL508)
EAC
ApprovazioniProtezione contro le esplosioni (secondo ATEX 94/9/CE)
II 3D Ex II T70°C IP5x: zona 22, categoria 3D
Direttive e normative applicateEMC
(in rif. a CE)
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Direttive e normative applicateNorme di prodotto
EN 50178
EN 61131-2
Direttive e normative applicateSicurezza
EN 60950
UL 60950
Resistenza agli urti
secondo IEC 60068-2-27 g
Vibrazione
secondo IEC/EN 60068-2-6
RoHS
conforme
Condizioni ambientali
Temperatura ambientePressione atmosferica (esercizio)
795 - 1080 hPa
TemperaturaStoccaggio / trasporto [ϑ]
-20 - +60 °C
TemperaturaTemperatura ambiente di servizio min.
0 °C
TemperaturaTemperatura ambiente di servizio max.
+50 °C
Umidità dell'aria relativaumidità relativa
10 - 95% senza condensa
Tensione di alimentazione UAux
Tensione nominale d'impiego [UAux]
24 V DC (-20/+25%) V
Protezione contro inversioni di polarità
sì
Separazione galvanica
No
Tensione di alimentazione UPow
Tensione di alimentazione [UPow]
24 DC -20 % + 25 % V
Siemens MPI (opzionale)
Sì

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
9.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / pannello grafico (EC001412)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Comando e osservazione / Panel (HMI) / Graphic panel (HMI) ([email protected] [AFX016003])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
2
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
1
con interfacce SW
sì
supporta protocollo TCP/IP
sì
supporta protocollo PROFIBUS
no
supporta protocollo CAN
sì
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
sì
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
sì
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
esecuzione del display
TFT
con display a colori
sì
numero di colori del display
65536
numero di livelli di grigio/blu del display
0
diagonale schermo
5.7 pollice
numero di pixel orizzontali
640
numero di pixel verticali
480
memoria di progettazione utilizzabile/memoria utente
64000 KByte
con tastiera numerica
sì
con tastiera alfanumerica
sì
numero di tasti funzione programmabili
0
numero dei tasti con LED
0
numero dei tasti di sistema
1
tecnologia touch
touch resistivo
con indicatore di segnalazione
sì
con sistema di segnalazione (inclusi buffer e conferma)
sì
rappresentazione dei valori del processo (output) possibile
sì
inserimento dei valori del processo (input) possibile
sì
con ricette
sì
numero di livelli, protezione con password
200
output di stampa presente
sì
numero di lingue online
100
componenti software aggiuntivi caricabili
sì
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
4X
temperatura d’esercizio
0 - 50
montaggio su guida portante possibile
no
montaggio a parete/diretto possibile
no
adatto per funzioni di sicurezza
no
larghezza frontale
170 mm
altezza frontale
130 mm
profondità di incasso
34 mm

Approvazioni

Product Standards
UL508, cULus; IEC/EN 61131-2, CE
UL File No.
E205091
UL Category Control No.
NRAQ
CSA File No.
UL report applies to US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC:IP20, UL/CSA Tape: open type

Dimensioni

2726DIM-27

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
XV-112-D6-57TVRC-00 XV-112-D6-57TVRC-00 153469 IT_153469.pdf 236 Kbytes XV-112-D6-57TVRC-00 XV-112-D6-57TVRC-00 153469 IT_153469.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
