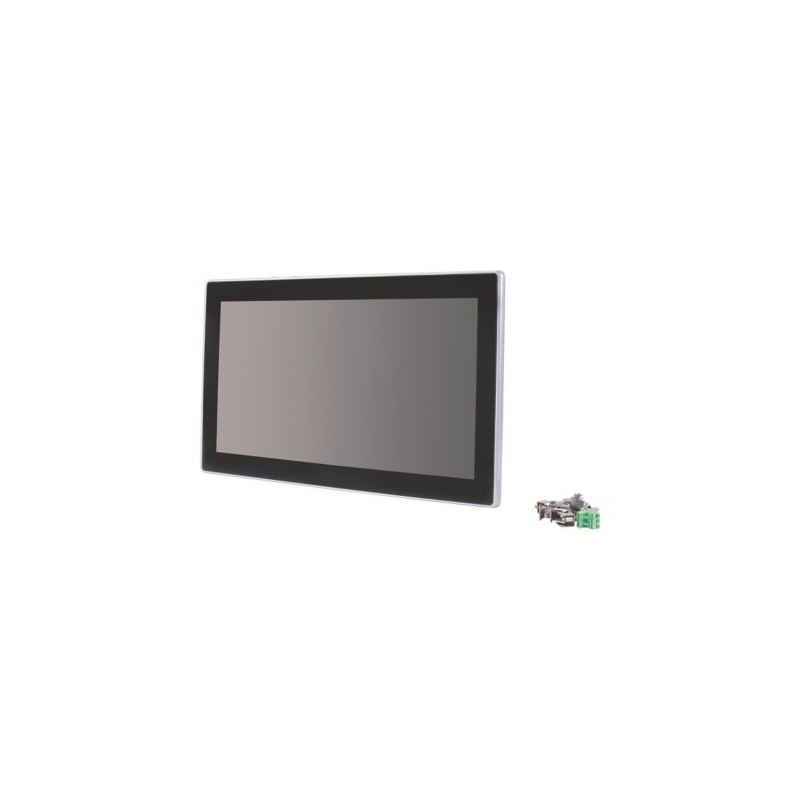

XV-303-15-C00-A00-1B 191071 Y7-191071 EATON ELECTRIC User interface, 24VDC, 15.6-inch PCT widescreen display..
XV-303-15-C00-A00-1B
191071
Y7-191071
EATON-MOELLER
User interface, 24VDC, 15.6-inch PCT widescreen display, 1366x768, 2xEthernet, 1xRS232, 1xRS485, 1xCAN, 1xSD card slot, PLC function can be added
Terminale touch capacitivo multi-touch da 15" 1366 x 768 2 x Ethernet
Schermo multi-touch, XV-303, Gamma prodotti: XV300 15.6z, Funzione: HMI-PLC (PLC adattato dall'utente), Pannello di controllo con 2a porta Ethernet, Caratteristiche comuni della serie di modelli: Interfaccia Ethernet, CAN, Dispositivo USB, Host USB, RS232, RS485, Slot per schede SD, Sistema operativo Windows Embedded Compact 7 pro, Licenza software per display runtime integrato, Schermo - Tipo: Schermo a colori, TFT, antiriflesso, Tecnologia touch: Tecnologia multi-touch capacitiva (PCT), Numero di colori: 16777216 (profondità di colore a 24 bit), Risoluzione: WXGA, 1366 x 768 pixel, Formato verticale: sì, Diagonale dello schermo: 15,6, pollici panoramici, Pannello in vetro con cornice in alluminio con alloggiamento in alluminio pressofuso e alloggiamento in plastica, Sistema operativo: Windows Embedded Compact 7 Pro, PLC Licenza: Può essere equipaggiato dall'utente con l'articolo n. 181585 LIC-PLC-A, Certificati di licenza per interfacce integrate: Non richiesto, Interfacce integrate: 2 x Ethernet 10/100 Mbps, 1 x RS232, 1 x RS485, 1 x CANopen®/easyNet, 1 x USB 2.0 host, 1 x dispositivo USB, Tipo frontale: Vetro temperato antiriflesso con telaio in alluminio, Utilizzo: Montaggio ad incasso, Slot: per scheda SD: 1, Automazione della scheda di memoria: Opzionalmente con scheda SD -> art. 181638, Schede di comunicazione plug-in (opzionali): no, Sensore tattile: Pannello touch multitouch, Dissipazione del calore: 21,6 W, Grado di protezione (IEC/EN 60529, EN50178, VBG 4): IP65 (sul lato anteriore secondo EN 60529-1), IP20 (sul retro secondo EN 60529-1), NEMA 4X, NEMA12 (secondo NEMA 250-2003)
sistemi di controllo industriali (PLC) > pannello grafico
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Pannello touch Eaton XV-303
Sigla catalogo
191071
EAN
7640130099104
Lunghezza/profondità del prodotto
403.7 mm
Altezza prodotto
76.6 mm
Larghezza prodotto
254.9 mm
Peso prodotto
3.9 kg
Certificazione/i
DNV GL
EN 50178
IEC/EN 61131-2
EMC according to 2014/30/EU
CUL
EN 50178
IEC/EN 61131-2
EMC according to 2014/30/EU
CUL
Codice modello
XV-303-15-C00-A00-1B
Features & Functions
Materiale custodia
Alluminio (pannello, in vetro pressofuso)
Materiale isolante
Materiale isolante
Caratteristiche
CPU senza ventola e raffreddamento del sistema, raffreddamento passivo basato su convezione naturale
Formato verticale
RS232
Host USB
RS485
Dispositivo USB
Sistema operativo Windows Embedded Compact 7 pro
Slot per scheda SD
Visualizzazione target e web
Licenza software di visualizzazione runtime integrata
interfaccia Ethernet
CAN
Formato verticale
RS232
Host USB
RS485
Dispositivo USB
Sistema operativo Windows Embedded Compact 7 pro
Slot per scheda SD
Visualizzazione target e web
Licenza software di visualizzazione runtime integrata
interfaccia Ethernet
CAN
Dotato di:
1 x RS232 (interfaccia integrata)
Display a colori
1 x CANopen®/easyNet (interfacce integrate)
2 x Ethernet 10/100 Mbps (interfaccia integrata)
Uscita stampante
1 x RS485 (interfaccia integrata)
Indicatore di segnalazione
1 x dispositivo USB (interfaccia integrata)
Interfacce SW
1 x host USB 2.0 (interfaccia integrata)
Sistema di segnalazione (inclusi buffer e conferma)
Ricette
Display a colori
1 x CANopen®/easyNet (interfacce integrate)
2 x Ethernet 10/100 Mbps (interfaccia integrata)
Uscita stampante
1 x RS485 (interfaccia integrata)
Indicatore di segnalazione
1 x dispositivo USB (interfaccia integrata)
Interfacce SW
1 x host USB 2.0 (interfaccia integrata)
Sistema di segnalazione (inclusi buffer e conferma)
Ricette
Funzioni
rappresentazione dei valori del processo (output) possibile
Componenti software aggiuntivi, caricabili
inserimento dei valori del processo (input) possibile
Componenti software aggiuntivi, caricabili
inserimento dei valori del processo (input) possibile
General
Durata operativa della batteria
Back-up dell'orologio in tempo reale: BR 2330, non sostituibile (saldato)
Grado di protezione
NEMA 12
NEMA 4X
IP20, posteriore (in conformità a EN 60529-1)
NEMA 4X
IP20, posteriore (in conformità a EN 60529-1)
Grado di protezione (lato anteriore)
IP65
NEMA 12
NEMA 12
Tipo di fusibile
Fusibile integrato (non accessibile)
Durata
50000 ore (durata retroilluminazione)
Modello
Corpo in plastica e pannello in vetro con telaio in plastica
Metodo di montaggio
Montaggio a incasso - Spazio: Larghezza x Altezza ≥ 50 mm (1,97"), Profondità ≥ 20 mm (0,79")
Montaggio a incasso - inclinazione dalla verticale: ⍺ ≤ ± 10° (se si utilizza la convezione naturale)
Montaggio a incasso - Piastra di montaggio: min 1,5 mm (0,06"), max. 4 mm
Da incasso - Inclinazione dalla verticale: ⍺ ≤ ± 45° a temperatura di esercizio ≤ 45 °C (113 °F) (se si utilizza la convezione naturale)
Montaggio a incasso
Montaggio a incasso - inclinazione dalla verticale: ⍺ ≤ ± 10° (se si utilizza la convezione naturale)
Montaggio a incasso - Piastra di montaggio: min 1,5 mm (0,06"), max. 4 mm
Da incasso - Inclinazione dalla verticale: ⍺ ≤ ± 45° a temperatura di esercizio ≤ 45 °C (113 °F) (se si utilizza la convezione naturale)
Montaggio a incasso
Separazione galvanica
Alimentazione: no
Protezione contro inversioni di polarità
Sì, per tensione di alimentazione (Siemens MPI opzionale)
Categoria prodotto
HMI-PLC (funzione SPS, installabile a posteriori)
Conformità RoHs
Sì
Software
XSOFT-CODESYS-2, Software di programmazione PLC, Ingegnerizzazione
GALILEO, Software di visualizzazione, Ingegneria
XSOFT-CODESYS, Software di visualizzazione, Ingegneria
XSOFT-CODESYS-3, Software di programmazione PLC, Ingegnerizzazione
GALILEO, Software di visualizzazione, Ingegneria
XSOFT-CODESYS, Software di visualizzazione, Ingegneria
XSOFT-CODESYS-3, Software di programmazione PLC, Ingegnerizzazione
Tipo
Quadro di comando con seconda porta Ethernet
Tipo di tensione
DC
Ambient conditions, mechanical
Resistenza agli urti
15 g, 11 ms, meccanico
Resistenza alle vibrazioni
9 - 60 Hz, ± 0,15 mm
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
secondo IEC/EN 60068-2-6
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
secondo IEC/EN 60068-2-6
Climatic environmental conditions
Pressione dell’aria
795 - 1080 hPa (funzionamento)
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di stoccaggio - min
-20 °C
Temperatura ambiente di stoccaggio - max
60 °C
Idoneità climatica
Freddo conforme a EN 60068-2-1
Calore secco conforme a IEC 60068-2-2
Caldo umido, costante, a IEC 60068-2-3
Calore secco conforme a IEC 60068-2-2
Caldo umido, costante, a IEC 60068-2-3
Condizioni ambientali
Condensazione: Senza condensa
Temperatura di esercizio - min
0 °C
Temperatura di esercizio - max
50 °C
Umidità relativa
10 - 95% (senza condensa)
Electro magnetic compatibility
Disturbi emessi
secondo IEC/EN 61000-6-4
Immunità
Secondo EN 61000-6-2
Buchi di tensione
5 ms da sottotensione (19,2 V DC)
≤ 10 ms dalla tensione nominale (24 V DC)
≤ 10 ms dalla tensione nominale (24 V DC)
Electrical rating
Tensione consentita
19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
35 V DC (per durata < 100 ms)
18,0 - 31,2 V DC, assoluta con ondulazione
18 - 31,2 V DC, alimentazione batteria (tensione esercizio nominale -25%/+30%)
35 V DC (per durata < 100 ms)
18,0 - 31,2 V DC, assoluta con ondulazione
18 - 31,2 V DC, alimentazione batteria (tensione esercizio nominale -25%/+30%)
Consumo energetico
Max 21,6 W
16 W tip.
19,1 W
16 W tip.
19,1 W
Tensione nominale di esercizio
24 V DC (alimentazione - tensione extra bassa di sicurezza)
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
19.2 VDC
Tensione di alimentazione in DC - max
30 VDC
Communication
Interfacce
Connessione Ethernet 10/100 Mbps
Dispositivo USB 2.0 (non isolato galvanicamente)
CAN (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Host USB 2.0 (non isolato galvanicamente)
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Dispositivo USB 2.0 (non isolato galvanicamente)
CAN (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Host USB 2.0 (non isolato galvanicamente)
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Numero di slot
1 (per scheda SD)
Protocollo
EtherNet/IP
CAN
TCP/IP
MODBUS
EtherCAT
CAN
TCP/IP
MODBUS
EtherCAT
Display
Rapporto di contrasto display
500:1
Illuminazione display
Intensità regolabile tramite software
LED
LED
Dimensioni di visualizzazione
16:9
344,23 x 193,54 mm
344,23 x 193,54 mm
Tipo display
TFT
Display a colori, TFT, antiriflesso
Vetro temperato non riflettente con telaio in alluminio
Display a colori, TFT, antiriflesso
Vetro temperato non riflettente con telaio in alluminio
Angolo di visualizzazione display
85°/85°/80°/80° (sinistra/destra/su/giù)
Intensità luminanza
300 cd/m²
Numero di colori del display
16777216
Risoluzione
Dimensione schermo (diagonale)
15.6 in
Tecnologia “touch”
Sensore touch del pannello a sfioramento multi-touch
multitouch capacitivo
Touchscreen capacitivo proiettato (PCT)
multitouch capacitivo
Touchscreen capacitivo proiettato (PCT)
System
Tempo di autonomia
10 anni, tip. (tempo a tensione zero)
Memoria
scheda SD, Tipo: SDSC, SDHC (memoria esterna)
DRAM: 512 MByte di RAM
NVRAM: 128 kByte - ritenzione
Flash: SLC da 1 GByte
DRAM: 512 MByte di RAM
NVRAM: 128 kByte - ritenzione
Flash: SLC da 1 GByte
Capacità di memoria
512.000 kByte
Sistema operativo
Windows Embedded Compact 7 Pro
Processore
ARM Cortex-A9 800 MHz
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
21.6 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
21.6 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| assorbimento di potenza (EF000346) | 21.6 W |
| numero di interfacce HW Industrial Ethernet (EF003020) | 2 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 1 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 2 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| con interfacce SW (EF003121) | Sì |
| supporta il protocollo per EtherCAT (EF017564) | Sì |
| supporta il protocollo per TCP/IP (EF003050) | Sì |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | Sì |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | Sì |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| tipo di display (EF008244) | TFT |
| con display a colori (EF003097) | Sì |
| numero di colori del display (EF003098) | 16777216 |
| numero di livelli di grigio/blu del display (EF008515) | 0 |
| diagonale schermo (EF002032) | 15.6 inch |
| numero di pixel orizzontali (EF003099) | 1366 |
| numero di pixel verticali (EF003100) | 768 |
| memoria di progettazione utilizzabile/memoria utente (EF003108) | 512000 kByte |
| con tastiera numerica (EF003105) | No |
| con tastiera alfanumerica (EF003106) | No |
| numero di tasti funzione programmabili (EF003103) | 0 |
| numero dei tasti con LED (EF009259) | 0 |
| numero dei tasti di sistema (EF009260) | 1 |
| tecnologia tattile (touch) (EF010884) | multitouch capacitivo |
| con indicatore di segnalazione (EF003109) | Sì |
| con sistema di segnalazione (inclusi buffer e conferma) (EF003110) | Sì |
| rappresentazione dei valori del processo (output) possibile (EF003111) | Sì |
| inserimento dei valori del processo (input) possibile (EF003112) | Sì |
| con ricette (EF003113) | Sì |
| numero di livelli, protezione con password (EF003114) | 200 |
| output di stampa presente (EF003115) | Sì |
| numero di lingue online (EF003116) | 100 |
| componenti software aggiuntivi caricabili (EF003117) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA), lato frontale (EF011961) | 12 |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| temperatura d'esercizio (EF002393) | 0 °C |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza del fronte (EF003651) | 404 mm |
| altezza del fronte (EF003652) | 255 mm |
| profondità di montaggio (EF000218) | 75.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-303-15-C00-A00-1B Y7-191071 191071 ES_179667.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
