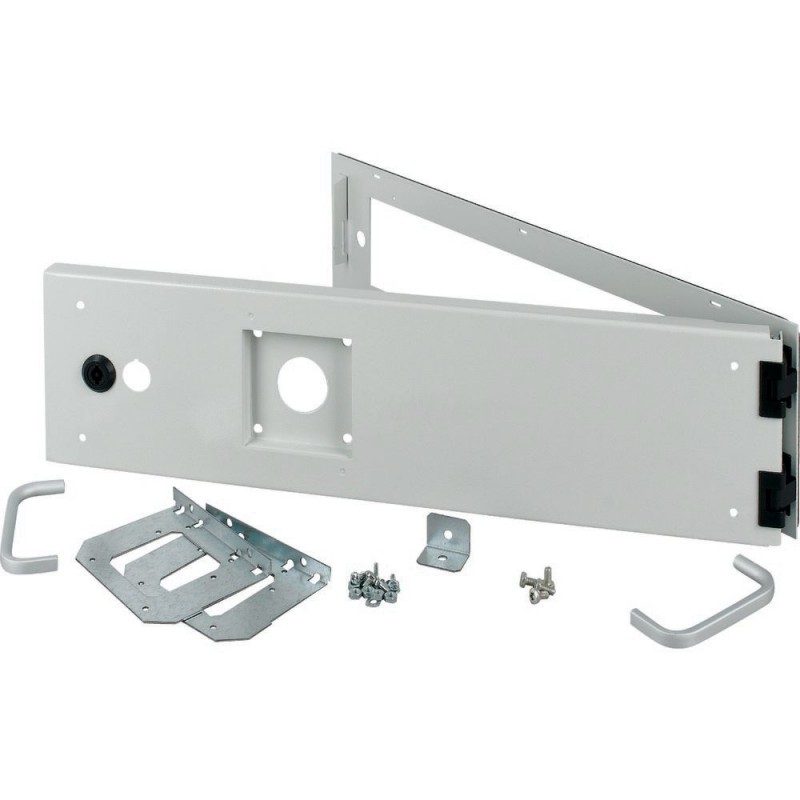

XMW0606CDC-NZM-C 194452 Y7-194452 EATON ELECTRIC Faccia XE-XW, metallo, a battente, IP55, NZM, senza apertur.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XMW0606CDC-NZM-C 194452 Y7-194452 EATON ELECTRIC Faccia XE-XW, metallo, a battente, IP55, NZM, senza apertur..

XMW0606CDC-NZM-C

194452

Y7-194452

EATON-MOELLER

Faccia XE-XW, metallo, a battente, IP55, NZM, senza aperture RMQ H=150mm

Piastra anteriore

Porta XW-cassetto NZM H = 150 mm chiusa

Maggiori dettagli


sistemi di armadi elettrici > Pannello frontale quadro elettrico

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $208.32
Prezzo unitario: $208.32
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Piastra anteriore

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 800 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 6.0

Cabinet enclosures (EG000011) / Front panel (switchgear cabinet) (EC000456)
Electric engineering, automation, process control engineering / Electrical cabinet, housing, rack / Switching cabinet, housing, rack (accessories) / Front plate (electrical cabinet) ([email protected] [AKE465010])
Width
565 mm
Height
148.5 mm
Suitable for enclosure building width
600 mm
Suitable for enclosure building height
150 mm
Number of height units
0
Material
Steel
Type of surface
With powder coating

ETIM for 194452 Sistemi di armadi elettrici (EC000456)
Caratteristica Valore
larghezza (EF000008) 565 mm
altezza (EF000040) 148.5 mm
larghezza totale per installazione in armadio (EF000326) 600 mm
adatto per l'altezza della scatola (EF009583) 150 mm
numero di unità di altezza (UA) (EF003561) 0
materiale (EF002169) acciaio
finitura della superficie (EF006569) rivestito a polvere
