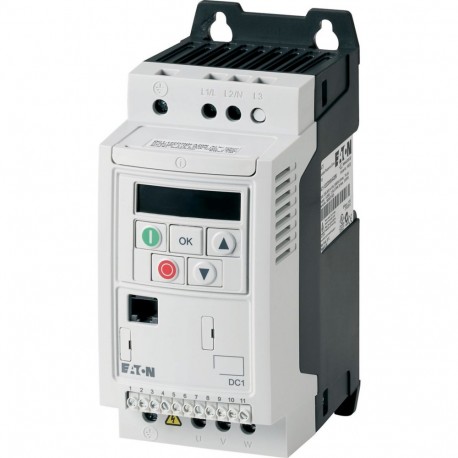

Conformità alle norme
Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
CE, UL, cUL, RCM, UkrSEPRO, EAC
Qualità di fabbricazione
RoHS, ISO 9001
Idoneità ai climi [ρw]
< 95 %, umidità relativa media (RH), senza condensa, non corrosiva %
Temperatura ambienteFunzionamento (150 % sovraccarico) [ϑ]
-10 - +50 °C
Temperatura ambienteStoccaggio [ϑ]
-40 - +60 °C
Posizione di montaggio
verticale
Altitudine
0 - 1000 su NN
oltre 1000 m con declassamento dell'1% ogni 100 m
max. 4000 m mm
Grado di protezione
IP20/NEMA 0
Protezione contro contatti accidentali
BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
AlimentazioneTensione nominale d'impiego [Ue]
230 V AC, monofase
240 V AC, monofase
AlimentazioneTensione di rete (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
AlimentazioneCorrente di ingresso (150 % sovraccarico) [ILN]
7.5 A
AlimentazioneTipo di rete
Reti in AC con punto centrale messo a terra
AlimentazioneFrequenza di rete [fLN]
50/60 Hz
AlimentazioneCampo di frequenza [fLN]
48 - 62 Hz
AlimentazioneFrequenza d'inserzione della rete
massimo una volta ogni 30 secondi
Stadio di potenzaFunzione
Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT
Stadio di potenzaCorrente di sovraccarico (150 % sovraccarico) [IL]
6.45 A
Stadio di potenzamax. corrente di avviamento (High Overload) [IH]
175 %
Stadio di potenzaNota sulla max. corrente di avviamento
per 2 secondi ogni 20 secondi
Stadio di potenzaTensione di uscita a Ue[U2]
230 V AC, monofase
240 V AC, monofase
Stadio di potenzaFrequenza di uscita [f2]
0 - 50/60 (max. 120) Hz
Stadio di potenzaFrequenza di switching [fPWM]
16
regolabile 4 - 32 (percepibile) kHz
Stadio di potenzaModalità operativa
Comando U/f
Controllo velocità con compensazione slittamento
Stadio di potenzaDiscriminazione in frequenza (valore di riferimento) [Δf]
0.1 Hz
Stadio di potenzaCorrente nominale d'impiegoper 150 % sovraccarico [Ie]
4.3 A
Stadio di potenzaNota
Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃
Stadio di potenzaDissipazioneDissipazione con corrente nominale d'impiego Ie= 150 % [PV]
18.5 W
Stadio di potenzaGrado di rendimento [η]
95 %
Stadio di potenzaMassima corrente passante verso terra (PE) senza motore [IPE]
< 1 mA
Stadio di potenzaEquipaggiamento
Display a 7 segmenti
Stadio di potenzaGrandezza
FS1
Utenza motoreNota
per motori a corrente alternata a ventilazione interna ed esterna con 50/60 Hz senza condensatore di avviamento aggiuntivo
Utenza motoreNota
Ciclo di sovraccarico per 60 s ogni 600 s
Utenza motoreNota
a 230 V, 50 Hz
Utenza motore150 % sovraccarico [P]
0.37 kW
Utenza motoreNota
a 220 - 240 V, 60 Hz
Utenza motore150 % sovraccarico [P]
0.5 HP
Utenza motorelunghezza di linea massima ammissibile [I]
schermata: 50
schermata, con bobina motore: 100
non schermata: 75
non schermata, con bobina motore: 150 m
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 230 V [Contatto NA]
0.99 kVA
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 240 V [Contatto NA]
1.03 kVA
Utenza motoreFunzione frenanteCoppia frenante frenatura a corrente continua
max. 100% della corrente nominale d'impiego Ie, regolabile
Tensione di riferimento [Us]
10 V DC (max. 10 mA) V
Ingressi analogici
2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
1, parametrizzabile, 0 - 10 V
Ingressi digitali
4, parametrizzabile, max. 30 V DC
Uscite digitali
1, parametrizzabile, 24 V DC
Uscita a relè
1, parametrizzabile, contatto NA, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interfacce/bus di campo (incorporate)
OP-Bus (RS485)/Modbus RTU, CANopen®
Organi di manovra e protezione associati
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)IEC (tipo B, gG), 150 %
FAZ-B10/1N
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)UL (Classe CC oppure J)
10 A
Collegamento alla reteContattore di linea150 % sovraccarico (CT/IH, per 50 °C)
DILEM-… + P1DILEM
Collegamento alla reteinduttanza di rete150 % sovraccarico (CT/IH, per 50 °C)
DX-LN1-009
Collegamento alla reteFiltro soppressore radiodisturbi (esterno, 150 %)
DX-EMC12-014-FS1
