> EATON - MOELLER>Ausili di controllo e segnalazione >M22-SWD-NOPC 147638 Y7-147638 ELECTRIC Modulo universale, SmartWire-DT, fissaggio a pavimento
ANUNCIAR
Prodotto precedente Prodotto successivo

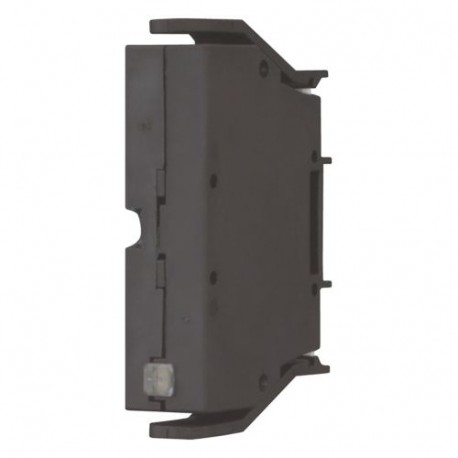

M22-SWD-NOPC 147638 Y7-147638 EATON ELECTRIC Modulo universale, SmartWire-DT, fissaggio a pavimento Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-SWD-NOPC 147638 Y7-147638 EATON ELECTRIC Modulo universale, SmartWire-DT, fissaggio a pavimento

M22-SWD-NOPC

147638

Y7-147638

EATON-MOELLER

Modulo universale, SmartWire-DT, fissaggio a pavimento

SmartWire-DT Modulo Universale Attacco Posteriore

Eaton Moeller® series M22 Universal module, SmartWire-DT, base fixing

SmartWire-DT semplicemente geniale: per dispositivi pilota: gli elementi frontali RMQ-Titan standard possono essere facilmente collegati con gli elementi funzionali SmartWire-DT, finito!

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $24.23
Prezzo unitario: $24.23
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 SmartWire-DT universal slave
Catalog Number
147638
EAN
4015081440986
Product Length/Depth
45 mm
Product Height
42 mm
Product Width
10 mm
Product Weight
0.009 kg
Certifications
CSA File No.: 2324643
CSA Class No.: 3211-07
UL File No.: E29184
UL Category Control No.: NKCR
Model Code
M22-SWD-NOPC

General

Accessory/spare part type
Other

Climatic environmental conditions

Ambient operating temperature - min
-30 °C
Ambient operating temperature - max
55 °C

Communication

Connection to SmartWire-DT
Yes
Connection type
Base fixing

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.3 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 147638 Apparecchi elettrici a bassa tensione (EC002498)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) altro
accessorio (EF013236) No
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-SWD-NOPC Y7-147638 147638 IT_115973.pdf 2 Mbytes M22-SWD-NOPC Y7-147638 147638 IT_115973.pdf
