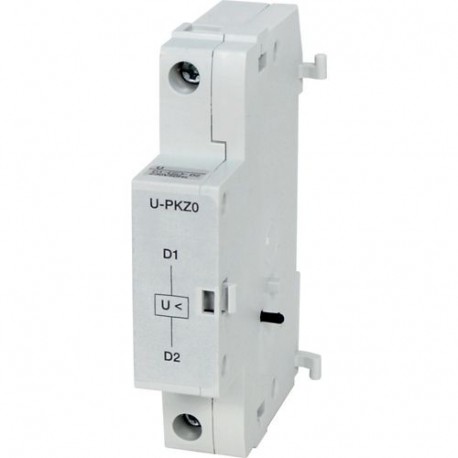

+U-PKZ0(400V50HZ) 073257 Y7-73257 EATON ELECTRIC Sganciatore di minima tensione, 400V 50 Hz. Vendibile solo ..
+U-PKZ0(400V50HZ)
073257
Y7-73257
EATON-MOELLER
Sganciatore di minima tensione, 400V 50 Hz. Vendibile solo assemblato.
Bobina di sgancio Tensione minima 400V 50Hz Montaggio in fabbrica
Sganciatore di minima tensione PKZ0(4), PKE, AC, 400 V 50 Hz, Morsetti a vite, Per ordinazione con apparecchio di base
Attivazione per minima tensione, non ritardata, per interruttore automatico PKZ(M)0, numero di catalogo per dispositivo di base
Apparecchi elettrici a bassa tensione > breaker per basse tensioni
Motor Protective Switches
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Sganciatore di minima tensione PKZ0(4), PKE, AC, 400 V 50 Hz, Morsetti a vite, Per ordinazione con apparecchio di base
Sganciatore di minima tensione istantaneo, per interruttore automatico grandezza PKZ(M)0, tipo di ordine per apparecchio base
Programma di fornitura
Assortimento
Accessori
accessori
Sganciatori di minima tensione
Tensione di comando
400 V 50 Hz
Tipo di tensione
Tensione normale
Azionamento a corrente
AC
Tipi di collegamento
Morsetti a vite
utilizzabile per
Sganciatore di minima tensione PKZ0(4), PKE
utilizzo con
PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
Per ordinazione con apparecchio di base
Note
  |  |
| 1 Motorschutzschalter |
Note
Può essere montato a sinistra di:
Interruttore per la protezione del motore
Non combinabile con:
Sganciatore a lancio di corrente A-PKZ0
Se combinato con l’interruttore disgiuntore, può essere utilizzato come dispositivo di arresto d’emergenza, conformemente alla normativa 60204.
Interruttore per la protezione del motore
Non combinabile con:
Sganciatore a lancio di corrente A-PKZ0
Se combinato con l’interruttore disgiuntore, può essere utilizzato come dispositivo di arresto d’emergenza, conformemente alla normativa 60204.
Dati tecnici
Generalità
Sezioni di collegamentoRigido/flessibile, con puntalino
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
2 x (0,75 - 2,5) mm2
Sezioni di collegamentoA filo unico o a trefoli
1 x (18 - 14)
2 x (18 - 14) AWG
2 x (18 - 14) AWG
Tensione di comando
400 V 50 Hz
Tensione di eccitazione/diseccitazione
Tensione di eccitazione
0,85 - 1,1 x Uc
Tensione di diseccitazione
0,7- 0,35 x Uc
Potenza assorbita
ACPotenza di eccitazione [Inserzione]
5 VA
ACPotenza di ritenuta [Ritenuta]
3 VA
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Bobina minima tensione (EC001022)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento sottotensione (ecl@ss13-27-37-04-17 [AKF015018])
Tensione di alimentazione pilota nominale per AC 50 Hz
400 - 400 V
Tensione di alimentazione pilota nominale per AC 60 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Tipo di tensione per l’azionamento
AC
Esecuzione del collegamento elettrico
Raccordo a vite
Numero di contatti di chiusura
0
Numero di contatti di riposo
0
Numero di contatti invertitori
0
Ritardato
No
Adatto per disgiuntore
No
Adatto per interruttore di carico
No
Adatto per salvamotore
Si
Adatto per relè di sovraccarico
No
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 400 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 0 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti invertitori (EF008257) | 0 |
| ritardato (EF001541) | No |
| adatto per disgiuntore (EF005863) | No |
| adatto per interruttore di carico (EF001543) | No |
| adatto per salvamotore (EF005826) | Sì |
| adatto per relè di sovraccarico (EF001545) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| +U-PKZ0(400V50HZ) Y7-73257 073257 IT_073257.pdf | 108 Kbytes |
|
