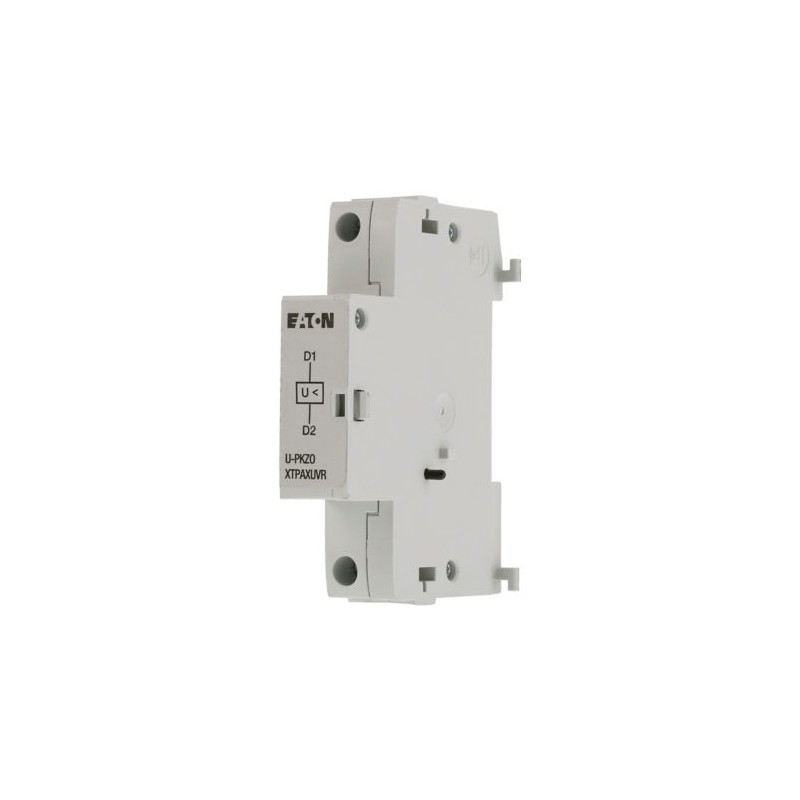

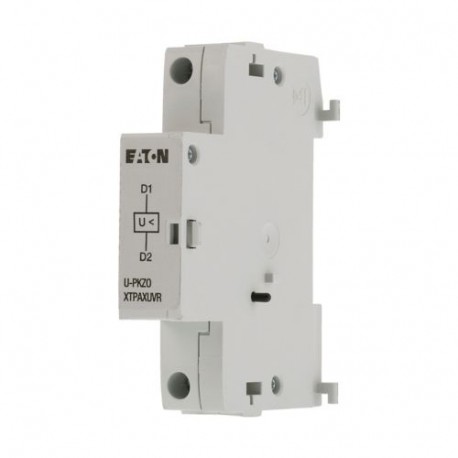

U-PKZ0(380V50HZ) 073137 XTPAXUVR380V50H EATON ELECTRIC Sganciatore di minima tensione, 380V 50 Hz Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

U-PKZ0(380V50HZ) 073137 XTPAXUVR380V50H EATON ELECTRIC Sganciatore di minima tensione, 380V 50 Hz

U-PKZ0(380V50HZ)

073137

XTPAXUVR380V50H

EATON-MOELLER

2

Sganciatore di minima tensione, 380V 50 Hz

Bobina di scatto Tensione minima 380 V 50 Hz

Sganciatore di minima tensione PKZ0(4), PKE, AC, 380 V 50 Hz, Morsetti a vite

Maggiori dettagli


apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori Protezione motore PKZ (Accessori)

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $63.95
Prezzo unitario: $31.97

Quantità Prezzo
2+$31.97
4+$29.70
8+$26.52
12+$25.23
16+$24.52
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Sganciatore di minima tensione PKZ0(4), PKE, AC, 380 V 50 Hz, Morsetti a vite
Sganciatore di minima tensione istantaneo, per​ interruttore automatico​ grandezza​ PKZ(M)0

Programma di fornitura

Assortimento
Accessori
accessori
Sganciatori di minima tensione
Tensione di comando
380 V 50 Hz
Tipo di tensione
Tensione normale
Azionamento a corrente
AC
Tipi di collegamento
Morsetti a vite
utilizzabile per
Sganciatore di minima tensione PKZ0(4), PKE
utilizzo con
PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
Note
1 Motorschutzschalter
Note
Può essere montato a sinistra di:
Interruttore per la protezione del motore
Non combinabile con:
Sganciatore a lancio di corrente A-PKZ0
Se combinato con l’interruttore disgiuntore, può essere utilizzato come dispositivo di arresto d’emergenza, conformemente alla normativa 60204.

Dati tecnici

Generalità
Sezioni di collegamentoRigido/flessibile, con puntalino
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sezioni di collegamentoA filo unico o a trefoli
1 x (18 - 14)
2 x (18 - 14) AWG
Tensione di comando
380 V 50 Hz
Tensione di eccitazione/diseccitazione
Tensione di eccitazione
0,85 - 1,1 x Uc
Tensione di diseccitazione
0,7- 0,35 x Uc
Potenza assorbita
ACPotenza di eccitazione [Inserzione]
5 VA
ACPotenza di ritenuta [Ritenuta]
3 VA

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Bobina minima tensione (EC001022)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento sottotensione (ecl@ss13-27-37-04-17 [AKF015018])
Tensione di alimentazione pilota nominale per AC 50 Hz
380 - 380 V
Tensione di alimentazione pilota nominale per AC 60 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Tipo di tensione per l’azionamento
AC
Esecuzione del collegamento elettrico
Raccordo a vite
Numero di contatti di chiusura
0
Numero di contatti di riposo
0
Numero di contatti invertitori
0
Ritardato
No
Adatto per disgiuntore
No
Adatto per interruttore di carico
No
Adatto per salvamotore
Si
Adatto per relè di sovraccarico
No

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
U-PKZ0(380V50HZ) XTPAXUVR380V50H 073137 IT_073137.pdf 115 Kbytes U-PKZ0(380V50HZ) XTPAXUVR380V50H 073137 IT_073137.pdf
