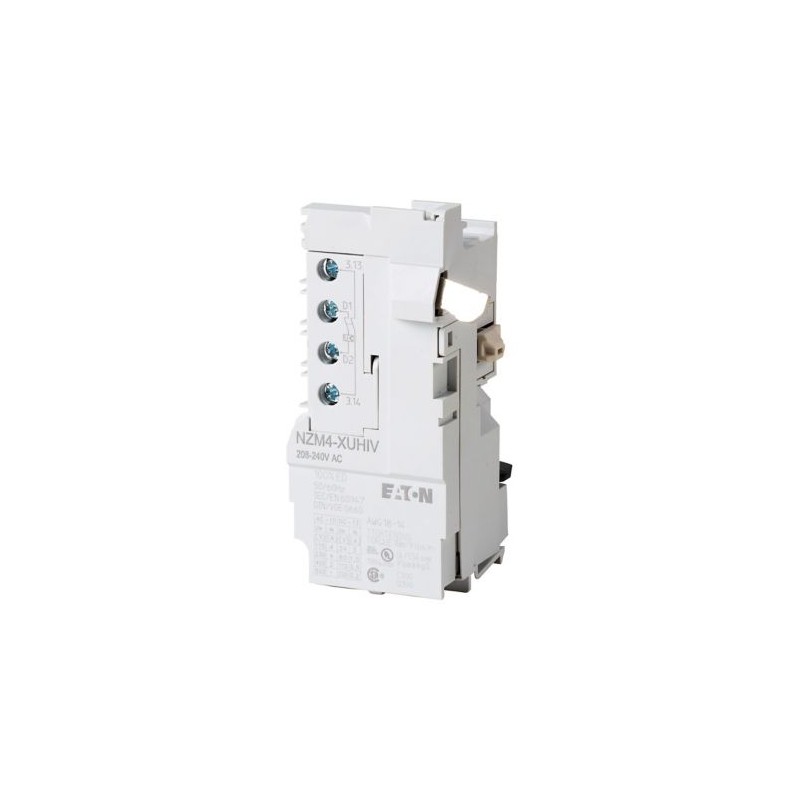

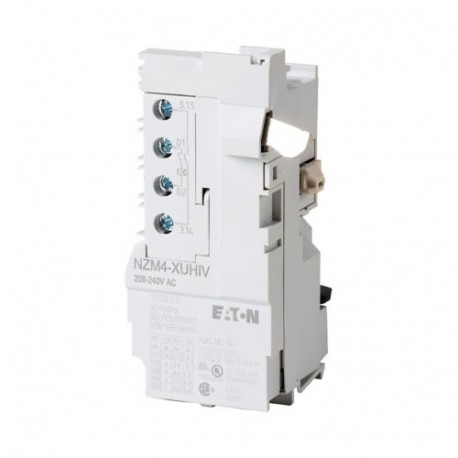

NZM4-XUVHIV 266596 Y7-266596 EATON ELECTRIC Sganciatore di minima tensione 2NA ant., per dispositivo di rita.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XUVHIV 266596 Y7-266596 EATON ELECTRIC Sganciatore di minima tensione 2NA ant., per dispositivo di rita..

NZM4-XUVHIV

266596

Y7-266596

EATON-MOELLER

Sganciatore di minima tensione 2NA ant., per dispositivo di ritardo

Bobina minima, 2 contatti avanzati N/A, per unità ritardata

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release for switch frame size NZM4, with 2 early-make auxiliary contacts N/O, for combination with separate delay unit

Sganciatore di minima tensione per le dimensioni del telaio dell'interruttore NZM4, con 2 contatti ausiliari N/A di prima produzione, per la combinazione con un'unità di ritardo separata

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $238.86
Prezzo unitario: $238.86
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM sgancio
Sigla catalogo
266596
EAN
4015082665968
Lunghezza/profondità del prodotto
107 mm
Altezza prodotto
51 mm
Larghezza prodotto
64 mm
Peso prodotto
0.24 kg
Conformità
IEC
RoHS conform
Certificazione/i
CE marking
CSA certified
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
UL (File No. E140305)
UL listed
CSA-C22.2 No. 5-09
CSA (File No. 22086)
UL489
IEC60947
Codice modello
NZM4-XUVHIV

Specifiche del prodotto

Utilizzato con
N(S)4(-4)
NZM4(-4)
Tipo
Accessorio Sganciatore di minima tensione Sganciatore di sottotensione per utilizzo con dispositivo di ritardo UVU
Caratteristiche speciali
Combinazione di dispositivo di ritardo separato e bobine speciali. Per l’utilizzo con dispositivi di arresto di emergenza in combinazione con pulsanti di arresto di emergenza. Non approvato da UL/CSA. Sganci speciali per la combinazione con un tempo di ritardo separato. È richiesto inoltre il dispositivo di ritardo UVU-NZM. Non può essere installato in concomitanza con il contatto ausiliario anticipato separato NZM...-XHIV... o lo sganciatore a lancio di corrente NZM...-XA... Non utilizzabile in combinazione con il comando a distanza NZM...-XR... Attivazione anticipata del contatto ausiliario in caso di accensione (funzionamento manuale): circa 90 ms.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Tipo di collegamento elettrico
Collegamento a vite
Dotato di:
Due contatti ausiliari anticipati
Carcassa
NZM4
Numero di contatti (contatti normalmente aperti)
1
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Tensione nominale, DC
18 V DC
Adatto per
interruttore
Tipo connessione
con collegamento a vite
Tipo di tensione
CA
Funzioni
Ritardato
Capacità morsetti (conduttore pieno/flessibile)
0.75 mm² - 2.5 mm² (1x) a sganciatore a lancio con puntalino
18 - 14 AWG (1x) a sganciatore a lancio
18 - 14 AWG (1x) per sganciatori di minima tensione, ritardato alla diseccitazione
0,75 mm² - 2,5 mm² (1x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (2x) per sganciatori di minima tensione, ritardato alla diseccitazione
0.75 mm² - 2.5 mm² (2x) a sganciatore a lancio con puntalino
18 - 14 AWG (2x) a sganciatore a lancio di corrente
0,75 mm² - 2,5 mm² (2x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
Tensione di alimentazione di controllo nominale (Us), DC - max
0 V
Tensione di alimentazione di controllo nominale (Us), DC - min
0 V
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti di commutazione)
0
Sgancio in cortocircuito non ritardato - min
0 A
Sganciatore per corto circuito non ritardato - max
0 A

ETIM for 266596 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 1
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) Sì
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XUVHIV Y7-266596 266596 ES_260131.pdf 1 Mbytes NZM4-XUVHIV Y7-266596 266596 ES_260131.pdf
