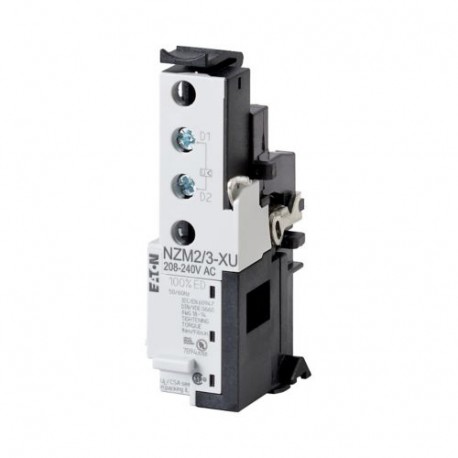

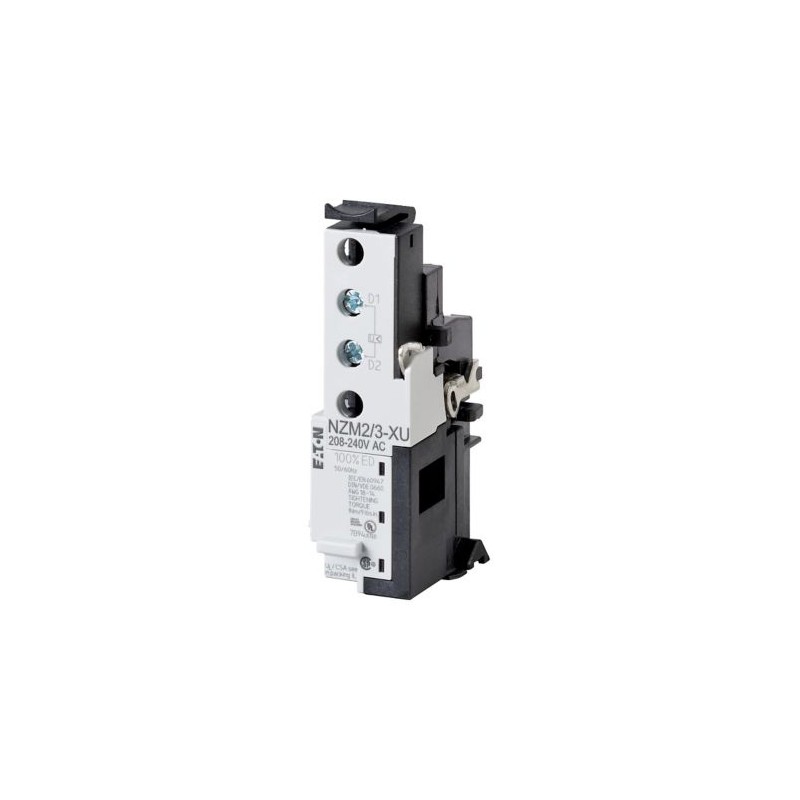

NZM2/3-XU220-250DC 259517 Y7-259517 EATON ELECTRIC Sganciatore di minima tensione, 220-250VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2/3-XU220-250DC 259517 Y7-259517 EATON ELECTRIC Sganciatore di minima tensione, 220-250VDC

NZM2/3-XU220-250DC

259517

Y7-259517

EATON-MOELLER

Sganciatore di minima tensione, 220-250VDC

Bobina minima, 220-250VDC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release, 220-250VDC, 2/3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $173.68
Prezzo unitario: $173.68
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM sgancio
Sigla catalogo
259517
EAN
4015082595173
Lunghezza/profondità del prodotto
42 mm
Altezza prodotto
90 mm
Larghezza prodotto
30 mm
Peso prodotto
0.064 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
UL489
CSA certified
IEC60947
UL (Category Control Number DIHS)
CE marking
CSA (Class No. 1437-01)
CSA (File No. 22086)
UL listed
UL (File No. E140305)
CSA-C22.2 No. 5-09
Codice modello
NZM2/3-XU220-250DC

Specifiche del prodotto

Utilizzato con
NZM2(-4), N(S)2(-4)
NZM3(-4), N(S)3(-4)
Tipo
Accessorio Sganciatore di minima tensione
Caratteristiche speciali
Scollegamento istantaneo dell'interruttore automatico NZM o del sezionatore N quando la tensione di comando scende al di sotto del 35-70% US. Da utilizzare con dispositivi di arresto d’emergenza in collegati a un pulsante d’emergenza. Se la bobina di apertura di minima tensione non è alimentata, previene il contatto accidentale con i contatti primari dell'interruttore automatico acceso. Gli sganciatori di minima tensione non possono essere installati in concomitanza con NZM...-XHIV... contatto ausiliario anticipato NZM...-XHIV... o NZM...-XA... sganciatore a lancio di corrente.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Tipo di collegamento elettrico
Collegamento a vite
Carcassa
NZM2/3
Tempo minimo di comando - max
15 ms
Tempo minimo di comando - min
10 ms
Numero di contatti (contatti normalmente aperti)
0
Tempo di reazione
19 ms
Potenza di inserzione assorbita ad AC (sgancio sottotensione)
1.5 VA
Potenza di inserzione assorbita a DC (sgancio sottotensione)
0.8 W
Tolleranza della tensione - max
1.1
Tolleranza della tensione - min
.85
Tensione di alimentazione di controllo nominale
220 - 250 V DC
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Adatto per
interruttore
Tipo connessione
con collegamento a vite
Tipo di tensione
DC
Tensione di diseccitazione dello sganciatore di minima tensione AC/DC - max
0,7 x Us
Tensione di diseccitazione dello sganciatore di minima tensione AC/DC - min
0,35 x Us
Capacità morsetti (conduttore pieno/flessibile)
0,75 mm² - 2,5 mm² (1x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
0.75 mm² - 2.5 mm² (2x) a sganciatore a lancio con puntalino
18 - 14 AWG (1x) a sganciatore a lancio
0.75 mm² - 2.5 mm² (1x) a sganciatore a lancio con puntalino
18 - 14 AWG (2x) per sganciatori di minima tensione, ritardato alla diseccitazione
0,75 mm² - 2,5 mm² (2x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (2x) a sganciatore a lancio di corrente
18 - 14 AWG (1x) per sganciatori di minima tensione, ritardato alla diseccitazione
Consumo energetico
0,8 W (DC ritenuta)
1.5 VA (AC di tenuta )
Tensione di alimentazione di controllo nominale (Us), DC - max
250 V
Tensione di alimentazione di controllo nominale (Us), DC - min
220 V
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti di commutazione)
0
Sgancio in cortocircuito non ritardato - min
0 A
Sganciatore per corto circuito non ritardato - max
0 A
Tensione nominale di comando (contatti relè)
250 V DC
220 V DC
