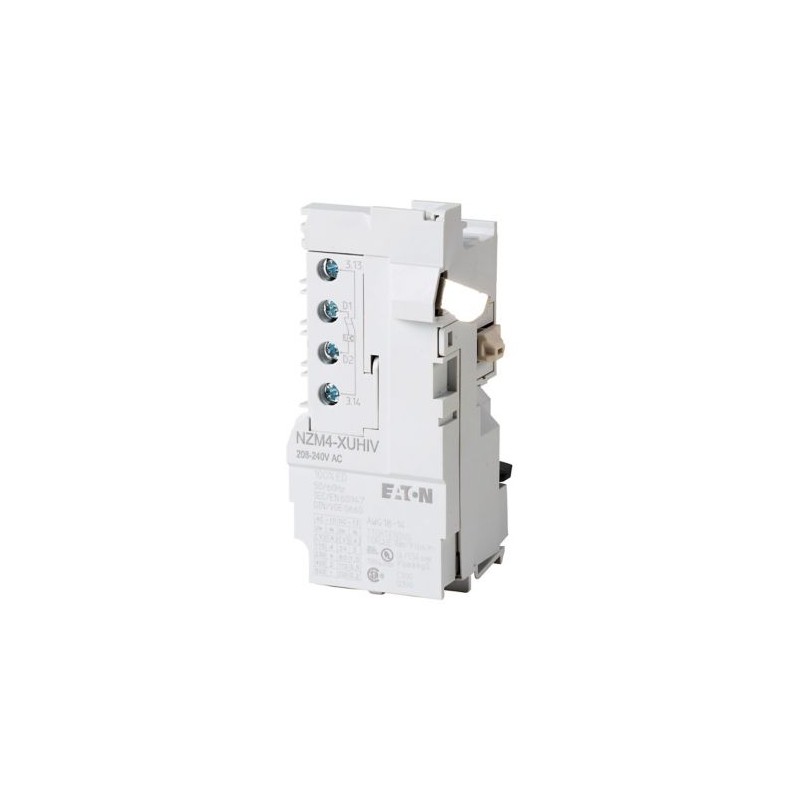

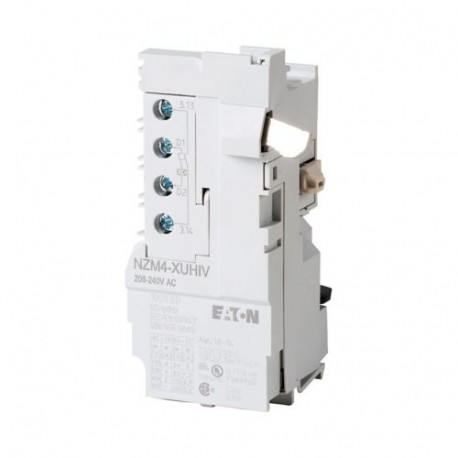

NZM4-XUHIV12DC 266231 Y7-266231 EATON ELECTRIC Sganciatore di minima tensione, 12VDC +2NA ant. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XUHIV12DC 266231 Y7-266231 EATON ELECTRIC Sganciatore di minima tensione, 12VDC +2NA ant.

NZM4-XUHIV12DC

266231

Y7-266231

EATON-MOELLER

Sganciatore di minima tensione, 12VDC +2NA ant.

Bobina minima, 12 V DC, +2 contatti avanzati N/A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release, 12 V DC, +2early N/O, 4

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Per circuiti di blocco e di riduzione del carico, nonché per la fabbricazione precoce di sganciatori di minima tensione in applicazioni di interruttori principali. Da utilizzare con dispositivi di arresto di emergenza in combinazione con il pulsante di arresto di emergenza. Quando lo sganciatore di bypass è eccitato, si evita in modo sicuro il contatto accidentale con i contatti principali dell'interruttore durante i tentativi di accensione. Collegamento anticipato dei contatti ausiliari durante il collegamento (funzionamento manuale): circa 90 ms. I trigger di sottotensione non possono essere installati contemporaneamente a NZM. -XHIV.. contatto ausiliario precoce o NZM. -XA.. Rilascio bypass. Non può essere utilizzato in combinazione con NZM...-XR... operatore remoto. Può essere utilizzato per: NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $291.86
Prezzo unitario: $291.86
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM sgancio
Sigla catalogo
266231
EAN
4015082662318
Lunghezza/profondità del prodotto
107 mm
Altezza prodotto
51 mm
Larghezza prodotto
64 mm
Peso prodotto
0.24 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
UL489
CE marking
CSA-C22.2 No. 5-09
CSA (File No. 22086)
UL (Category Control Number DIHS)
CSA certified
CSA (Class No. 1437-01)
UL (File No. E140305)
IEC60947
UL listed
Codice modello
NZM4-XUHIV12DC

Specifiche del prodotto

Utilizzato con
NZM4(-4), N(S)4(-4)
Tipo
Accessorio Sganciatore di minima tensione Sganciatore di minima tensione con contatto ausiliario anticipato
Caratteristiche speciali
Sganciatore di minima tensione con 2 contatti ausiliari anticipati, per es. per l’attivazione anticipata dello sganciatore di minima tensione nelle applicazioni dell’interruttore generale, così come nei dispositivi di blocco e nei circuiti di distacco del carico. Da utilizzare con dispositivi di arresto d’emergenza in collegati a un pulsante d’emergenza. Se la bobina di apertura di minima tensione non è alimentata, previene il contatto accidentale con i contatti primari dell'interruttore automatico acceso. Attivazione anticipata dei contatti ausiliari in caso di accensione (funzionamento manuale): circa 90 ms. Gli sganciatori di minima tensione non possono essere installati in concomitanza con NZM...-XHIV... contatto ausiliario anticipato NZM...-XHIV... o NZM...-XA... sganciatore a lancio di corrente. Non utilizzabile in combinazione con il comando a distanza NZM...-XR...
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Tipo di collegamento elettrico
Collegamento a vite
Dotato di:
Due contatti ausiliari anticipati
Carcassa
NZM4
Tempo minimo di comando - max
15 ms
Tempo minimo di comando - min
10 ms
Numero di contatti (contatti normalmente aperti)
2
Tempo di reazione
23 ms
Potenza di inserzione assorbita ad AC (sgancio sottotensione)
3.6 VA
Potenza di inserzione assorbita a DC (sgancio sottotensione)
2.5 W
Tolleranza della tensione - max
1.1
Tolleranza della tensione - min
.85
Tensione di alimentazione di controllo nominale
12 V DC
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Adatto per
interruttore
Tipo connessione
con collegamento a vite
Tipo di tensione
CA
Tensione di diseccitazione dello sganciatore di minima tensione AC/DC - max
0,7 x Us
Tensione di diseccitazione dello sganciatore di minima tensione AC/DC - min
0,35 x Us
Capacità morsetti (conduttore pieno/flessibile)
0,75 mm² - 2,5 mm² (2x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
0.75 mm² - 2.5 mm² (2x) a sganciatore a lancio con puntalino
0.75 mm² - 2.5 mm² (1x) a sganciatore a lancio con puntalino
0,75 mm² - 2,5 mm² (1x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (1x) per sganciatori di minima tensione, ritardato alla diseccitazione
18 - 14 AWG (2x) per sganciatori di minima tensione, ritardato alla diseccitazione
18 - 14 AWG (1x) a sganciatore a lancio
18 - 14 AWG (2x) a sganciatore a lancio di corrente
Consumo energetico
3.6 VA (AC di tenuta)
2.5 W (DC di tenuta)
Tensione di alimentazione di controllo nominale (Us), DC - max
12 V
Tensione di alimentazione di controllo nominale (Us), DC - min
12 V
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti di commutazione)
0
Sgancio in cortocircuito non ritardato - min
0 A
Sganciatore per corto circuito non ritardato - max
0 A
Tensione nominale di comando (contatti relè)
12 V DC

ETIM for 266231 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 12 V
tipo di tensione per l'azionamento (EF008242) AC
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No
