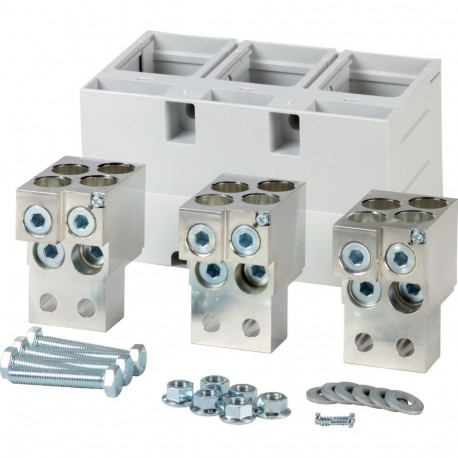

NZM4-XKA 266836 Y7-266836 EATON ELECTRIC Morsetto a tunnel, 3p, 1 fianco dell'interruttore, grandezza 4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XKA 266836 Y7-266836 EATON ELECTRIC Morsetto a tunnel, 3p, 1 fianco dell'interruttore, grandezza 4

NZM4-XKA

266836

Y7-266836

EATON-MOELLER

Morsetto a tunnel, 3p, 1 fianco dell'interruttore, grandezza 4

Morsetto tunnel., 3P, 1 interruttore laterale., NZM4

Eaton Moeller series NZM - Molded Case Circuit Breaker. Tunnel terminal, 3p, 1 switch side, size 4

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: codice articolo. Contiene parti per un terminale situato nella parte superiore o inferiore per interruttori a 3 o 4 poli. Uno standard con terminale del circuito di controllo per conduttori in rame 1x0,75-2,5 mm² (18-14 AWG) o 2x0,75-1,5 mm² (18-16 AWG). Può essere installato su un interruttore automatico con collegamento a vite. Utilizzare stecche con conduttori flessibili e altamente flessibili. Il coperchio NZM4(-4)-XKSA deve essere installato (incluso di serie). Può essere utilizzato per: NZM4, N(S)4

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $245.52
Prezzo unitario: $245.52
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM connection type
Catalog Number
266836
EAN
4015082668365
Product Length/Depth
88 mm
Product Height
90 mm
Product Width
159 mm
Product Weight
2.529 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CSA (Class No. 1432-01)
CE marking
UL listed
UL (Category Control Number DIHS)
UL (File No. E31593)
CSA certified
UL489
IEC60947
CSA (File No. 22086)
CSA-C22.2 No. 5-09
Model Code
NZM4-XKA

Specifiche del prodotto

Used with
NZM4, N(S)4
Type
Amperage Rating
≦ 1400 A
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM4
Suitable for
Three-pole
Copper cable
Number of poles
Three-pole
Model
Other
Terminal capacity (stranded cable)
50 mm² - 240 mm² (4x)
Max. 500 AWG/kcmil (4x)
Max. 500 AWG/kcmil (1x)
50 mm² - 240 mm² (1x)

ETIM for 266836 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 3
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XKA Y7-266836 266836 ES_266829.pdf 2 Mbytes NZM4-XKA Y7-266836 266836 ES_266829.pdf
