> >>NZM3-XKA1 271459 0004358873 ELECTRIC Morsetto a tunnel, 3p, 1 pagina, max. 185mm², grandezza 3
Prodotto precedente Prodotto successivo

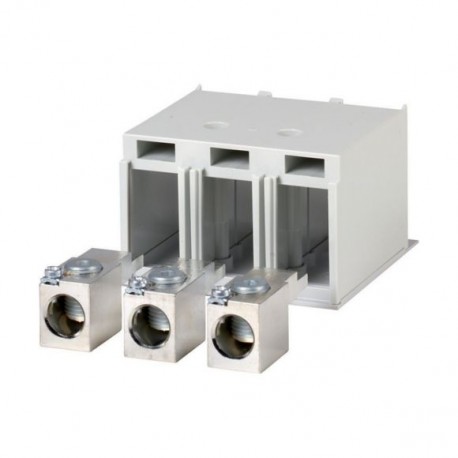

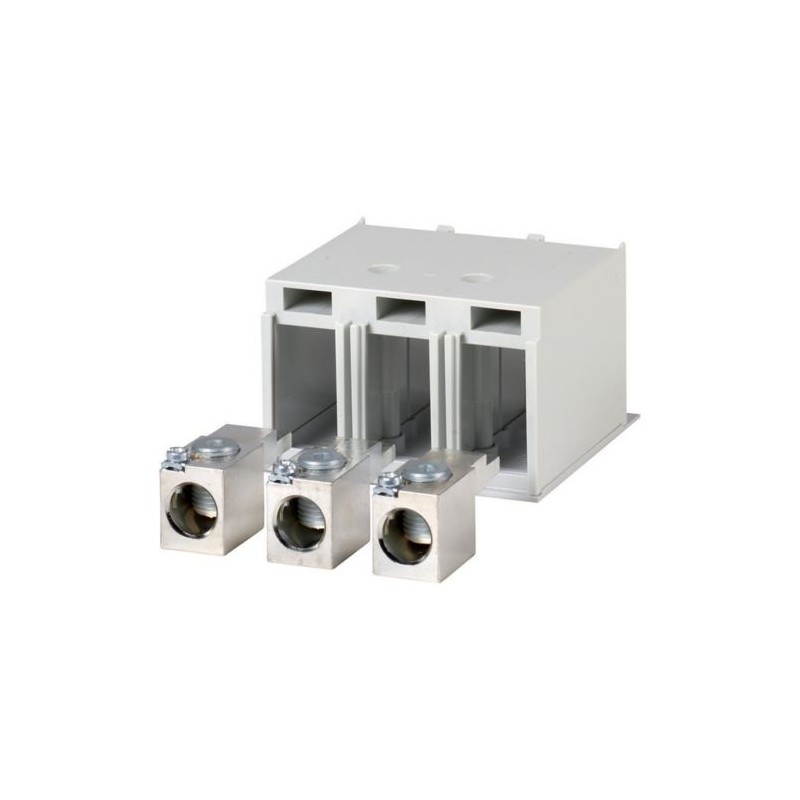

NZM3-XKA1 271459 0004358873 EATON ELECTRIC Morsetto a tunnel, 3p, 1 pagina, max. 185mm², grandezza 3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XKA1 271459 0004358873 EATON ELECTRIC Morsetto a tunnel, 3p, 1 pagina, max. 185mm², grandezza 3

NZM3-XKA1

271459

0004358873

EATON-MOELLER

Morsetto a tunnel, 3p, 1 pagina, max. 185mm², grandezza 3

Maggiori dettagli


apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $126.66
Prezzo unitario: $126.66

Quantità Prezzo
1+$126.66
2+$113.65
3+$108.36
4+$105.37
5+$104.66
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Morsetto a tunnel, 3p, 1 pagina, max. 185mm², grandezza 3
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli. Di serie con collegamento circuiti ausiliari per 1x0.75-2.5mm² (18-14 AWG) o 2x0.75-1.5mm² (18-16 AWG) conduttori in rame. Montaggio all'esterno dell'involucro dell'interruttore. per conduttori flessibili e altamente flessibili utilizzare puntalini. Massima sezione indicata solo per conduttori flessibili e collegabili senza puntalini. Necessaria l'installazione della copertura NZM3(‐4)‐XKSA (compresa nella fornitura). Utilizzabile per NZM3(-4), PN3(-4), N(S)3(-4)

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Numero di conduttori
A 3 poli
Grandezza
NZM3
accessori
Tecnica di collegamento
accessori
Morsetto a tunnel
Corrente nominale [In]
≦ 350 A
utilizzo con
NZM3, PN3, N(S)3
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Cavo Cu
Cavo Al
Sezioni di collegamentoflessibile
1 x 16 - 185 mm2
AWG/kcmil
1 x 6 - 350 mm2
Note

Il codice comprende morsetti per un lato interruttore per interruttori a 3 o 4 poli.

Di serie con collegamento circuiti ausiliari per 1 x 0.75 - 2.5 mm2(18 - 14 AWG) o 2 x 0.75 - 1.5 mm2(18 - 16 AWG) conduttori in rame.

Montaggio all'esterno dell'involucro dell'interruttore.

per conduttori flessibili e altamente flessibili utilizzare capicorda Massima sezione indicata solo per conduttori flessibili e collegabili senza capicorda.

Montaggio della calotta protettiva NZM3(-4)-XKSA necessario (compresa nella fornitura).

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
3
Tipologia
Altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM3-XKA1 0004358873 271459 IT_271459.pdf 110 Kbytes NZM3-XKA1 0004358873 271459 IT_271459.pdf
