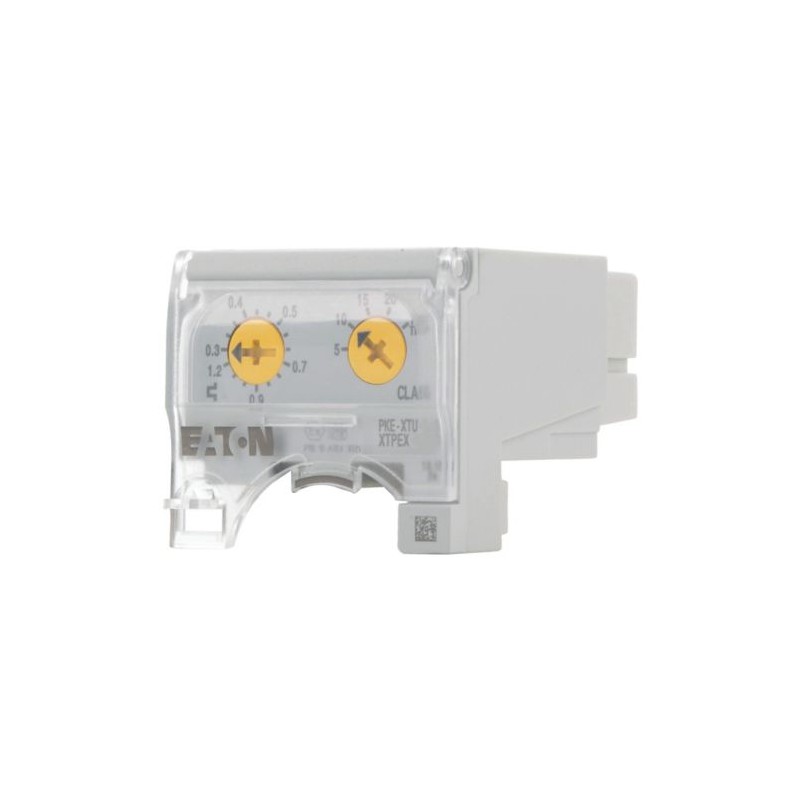

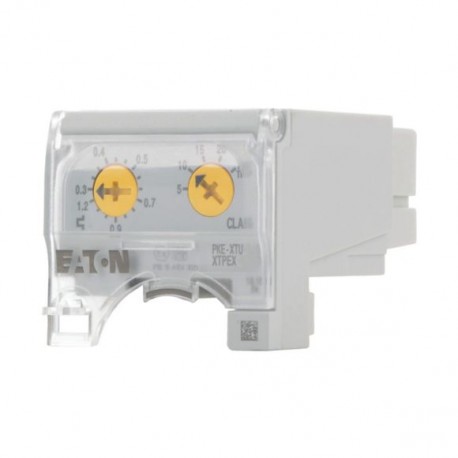

PKE-XTUA-1,2 121727 Y7-121727 EATON ELECTRIC Unità di sgancio, 0.3-1.2A, collegabile in rete, protezione mot..
PKE-XTUA-1,2
121727
Y7-121727
EATON-MOELLER
Unità di sgancio, 0.3-1.2A, collegabile in rete, protezione motore
Blocco trigger. 0,3-1,2 A. Protezione elettronica del motore. Con
Apparecchi elettrici a bassa tensione > Blocco di intervento per interruttore di potenza
Interruttori di protezione motore elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Unità di sgancio, 0.3-1.2A, collegabile in rete, protezione motore
Unità di sgancio elettronica per protezione motore secondo IEC60947-4-1 per apparecchio base PKE12, protezione elettronica universale contro i sovraccarichi (4:1), protezione mancanza di fase e asimmetria, classe di sgancio regolabile. Interfaccia per collegamento a SmartWire-DT. Dispositivo universale, approvazione ATEX
Programma di fornitura
Assortimento
Accessori
accessori
Moduli di sgancio
Funzione di base
Protezione motore
Protezione motore per avviamento gravoso
Protezione motore per avviamento gravoso
Nota
Utilizzabile anche per motori della classe di efficienza IE3.
Campo di taratura
Sganciatori termici
[Ir]Campo di taratura sganciatore termico[Ir]
[Ir]Campo di taratura sganciatore termico[Ir]0.3 - 1.2 A
Sganciatori termici[Ir]Sganciatore termico min. [Ir]
[Ir]Sganciatore termico min. [Ir]0.3 A
Sganciatori termici[Ir]Sganciatore termico max. [Ir]
[Ir]Sganciatore termico max. [Ir]1.2 A
Funzione
Con sganciatore termico
Corrente nominale ininterrotta = corrente nominale d'impiego [Iu= Ie]
1.2 A
Potenza nominale assorbita [P]
AC-3220 V 230 V [P]
0.18 kW
AC-3380 V 400 V [P]
0.37 kW
AC-3440 V [P]
0.37 kW
AC-3500 V [P]
0.37 kW
AC-3660 V 690 V [P]
0.75 kW
utilizzabile per
Apparecchio base PKE12
Collegamento a SmartWire-DT
sì
insieme al modulo PKE SmartWire DT PKE-SWD-SP
insieme al modulo PKE SmartWire DT PKE-SWD-32
insieme al modulo PKE SmartWire DT PKE-SWD-SP
insieme al modulo PKE SmartWire DT PKE-SWD-32
Potenza motore/corrente nominale motore
Potenza motore | Corrente nominale motore | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
AC-3 | ||||||||||
220 V 230 V 240 V | 380 V 400 V 415 V | 440 V | 500 V | 660 V 690 V | ||||||
| P | I | I | I | I | I | |||||
| kW | A | A | A | A | A | |||||
| 0,06 | 0,37 | - | - | - | - | |||||
| 0,09 | 0,54 | 0,31 | - | - | - | |||||
| 0,12 | 0,72 | 0,41 | 0,37 | 0,33 | - | |||||
| 0,18 | 1,04 | 0,6 | 0,54 | 0,48 | 0,35 | |||||
| 0,25 | - | 0,8 | 0,76 | 0,7 | 0,5 | |||||
| 0,37 | - | 1,1 | 1,02 | 0,9 | 0,7 | |||||
| 0,55 | - | - | - | - | 0,9 | |||||
| 0,75 | - | - | - | - | 1,1 |
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660,UL, CSA
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteStoccaggio
-40 - 80 °C
Temperatura ambientea giorno
-25 - +55 °C
Temperatura ambientein custodia
- 25 - 40 °C
Senso di alimentazione
A piacere
Grado di protezioneApparecchio
IP20
Grado di protezioneMorsetti di collegamento
IP00
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Resistenza agli urti semionda 10 ms secondo IEC 60068-2-27
25 g
Altitudine
max. 2000 mm
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale d'impiego [Ue]
690 V AC
Corrente nominale ininterrotta = corrente nominale d'impiego [Iu= Ie]
1.2 A
Frequenza nominale [f]
50/60 Hz
Max. frequenza di manovra [man/h]
60 man/h
Potere d'interruzione per comando motoreAC-3 (fino a 690 V)
max. 1.2 A
Funzionamento ciclo AC-4Durata minima del flusso di corrente
500 (Class 5)
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
Funzionamento ciclo AC-4Periodi di disinserzione minimi
500 ms
Funzionamento ciclo AC-4Nota
In un ciclo AC-4, se si scende al di sotto della durata minima del flusso di corrente è possibile causare un surriscaldamento del carico (motore).
Per tutte le combinazioni con attivazione SWD, è necessario rispettare la durata minima del flusso di corrente e i periodi minimi di disinserzione. ms
Per tutte le combinazioni con attivazione SWD, è necessario rispettare la durata minima del flusso di corrente e i periodi minimi di disinserzione. ms
Sganciatore
Compensazione di temperaturasecondo IEC/EN 60947, VDE 0660
- 5…40 °C
Compensazione di temperaturaCampo di lavoro
- 25…55 °C
Sganciatori termici regolabili
0.25 - 1 x Iu
Sganciatore magnetico
Modulo di sgancio, regolato in modo fisso: 15,5 x Ir
ritardato di ca. 60 ms
ritardato di ca. 60 ms
Tolleranza sganciatore magnetico
± 20%
Sensibilità alla mancanza fase
IEC/EN 60947-4-1, VDE 0660 parte 102
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
1.2 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.1 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0.3 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 8.0
apparecchi elettrici a bassa tensione (EG000017) / Blocco di intervento per interruttore di potenza (EC000617)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Blocco d'azionamento per interruttore di potenza ([email protected] [AKF008013])
intervallo di regolazione sganciatore di sovraccarico
0.3 - 1.2 A
valore iniziale campo di regolaz. dell’attivatore corto circuito non ritardato
4.65 A
valore finale campo di regolaz. dell’attivatore di corto circuito non ritardato
18.6 A
corrente nominale permanente Iu
1.2 A
tipo di tensione per l’azionamento
ad alimentazione autonoma
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
numero di poli
3
funzione dell'attivatore di corto circuito
ritardato
con funzione di protezione dalle dispersioni verso terra
no
esecuzione protezione motore
sganciatore elettronico
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PKE-XTUA-1,2 Y7-121727 121727 IT_121727.pdf | 119 Kbytes |
|
