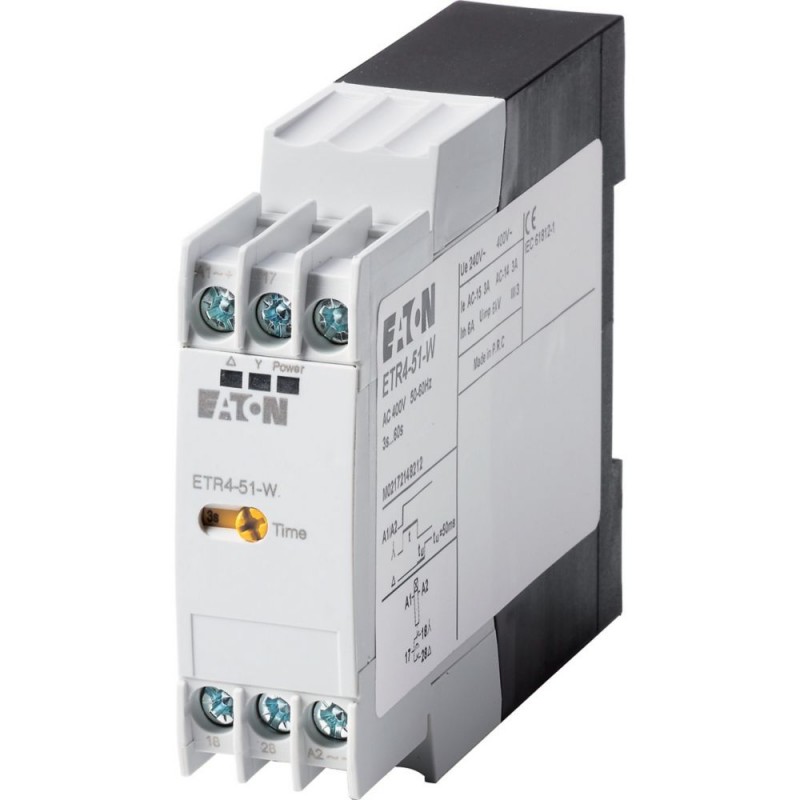

Visualizza ingrandito
ETR4-51-W 031885 XTTR6A60S51N EATON ELECTRIC Temporizzatore, stella-triangolo, 50 ms, 1W, 3-60s, 400VAC
ETR4-51-W
031885
XTTR6A60S51N
EATON-MOELLER
Temporizzatore, stella-triangolo, 50 ms, 1W, 3-60s, 400VAC
relè > relè a tempo
Relè temporizzati (KETR, KEMR, KESR)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Temporizzatore, stella-triangolo, 50 ms, 1W, 3-60s, 400VAC
Temporizzatore elettronico secondo IEC/EN 61812-1, VDE 0435, 22.5mm largo, gamma temporale 3-60s, durata meccanica 30 * 106, montaggio su guida DIN, posizione di montaggio a piacere, 400VAC, commutazione stella-triangolo, esecuzione industriale
Programma di fornitura
Assortimento
Temporizzatore ETR4
Funzione di base
temporizzatore
Funzione
commutazione stella-triangolo
Contatto di scambio con un tempo di commutazione di 50 ms
Funzione di temporizzazione regolata in modo fisso
Funzione di temporizzazione regolata in modo fisso
Numero contatti in scambio
1
Gamma temporale
3 - 60 s
Campo di taratura
3 - 60 s
Corrente nominale d'impiego [Ie]
AC-14 [Ie]380 V 400 V 415 V [Ie]
3 A
AC-14 [Ie]
Valore valido da Release 001.
AC-15220 V 230 V 240 V [Ie]
3 A
AC-15380 V 400 V 415 V [Ie]
3 A
AC-15
Valore valido da Release 001.
Campo di tensione [ULN]
400 V AC, 50/60 Hz V
Ampiezza
22.5 mm
Dati tecnici
Generalità
Conformità alle norme
Norma IEC/EN 61812
VDE 0435
VDE 0435
Durata, meccanicaComando in corrente alternata [Manovre]
30 x 106
Durata, meccanicaComando in corrente continua [Manovre]
30 x 106
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-45 - +85 °C
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - + 45 °C
Posizione di montaggio
facoltativa
Resistenza agli urti (IEC/EN 60068-2-27)Semionda 20 msNA
4 g
Grado di protezioneMorsetti
IP20
Peso
0.1 kg
Sezioni di collegamentoRigido
1 x (0,5 - 2,5)
2 x (0,5 - 1,5) mm2
2 x (0,5 - 1,5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0,5 - 2,5)
2 x (0,5 - 1,5) mm2
2 x (0,5 - 1,5) mm2
Sezioni di collegamentoA filo unico o a trefoli
1 x (20 - 14) AWG
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Valore valido da Release 001.
Categoria di sovratensione/grado di inquinamento
III/2
Tensione nominale di isolamento [Ui]
600 V AC
Valore valido da Release 001.
Tensione nominale di impiego [Ue]
440 V AC
Valore valido da Release 001.
Sezionamento sicuro secondo EN 61140tra la bobina e i contatti
250 V AC
Sezionamento sicuro secondo EN 61140tra i contatti ausiliari
250 V AC
Potere di chiusuraAC-14 cos ϕ = 0.3 400 V
48 A
Potere di chiusuraAC-15 cos ϕ = 0.3 220 V
50 A
Potere di chiusuraDC-11 L/R ≦ 40 ms
1.1 x Ie
Potere di aperturaAC-14 cos ϕ = 0.3 440 V
3 A
Potere di aperturaAC-15 cos ϕ = 0.3 220 V
3 A
Potere di aperturaDC-11 L/R ≦ 40 ms
1.1 x Ie
Corrente nominale d'impiego [Ie]AC-14 [Ie]380 V 400 V 415 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-14 [Ie]
Valore valido da Release 001.
Corrente nominale d'impiego [Ie]AC-14440 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
3 A
Corrente nominale d'impiego [Ie]DC-11Nota
Condizioni di inserzione e disinserzione secondo DC13 L/R costanti in base alle indicazioni
Corrente nominale d'impiego [Ie]DC-11L/R max. 15ms24 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]DC-11L/R max. 50ms
1.2 A
Corrente convenzionale termica [Ith]
6 A
Resistenza al corto circuito senza saldatureNota
in caso di presa diretta da rete o trasformatore > 1000 VA
Resistenza al corto circuito senza saldatureFusibile max., contatto NA
6 A gG/gL
Resistenza al corto circuito senza saldatureFusibile max., contatto NC
6 A gG/gL
Resistenza al corto circuito senza saldatureMax. dispositivo di protezione contro sovracorrenti, 220/230 V
PLS-B4/1-HI Tipo
Sistema elettromagnetico
Tensione nominale di impiego [Ue]AC
400
Tensione nominale di impiego [Ue]Frequenza nominale AC
47 - 63 Hz
Tensione nominale di impiego [Ue]Tolleranza comando in AC min.
0,85 x Uc
Tensione nominale di impiego [Ue]Tolleranza comando in AC max.
1,1 x Uc
Potenza assorbitaPotenza di eccitazione AC
0.5 VA
Potenza assorbitain ritenuta AC
0.5 VA
Durata di inserzione
100 % durata di inserzione
Massima frequenza di manovra
4000 man/h
Minima durata del comandoAC
50 ms
Precisione di riproducibilità (differenza)
≦ 0.5 %
Tempo di ripetizione del ciclo (dopo il 100% del tempo di ritardo trascorso)
70 ms
Tempo di commutazione contatti [tu]
50 ms
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
Campi elettromagnetici (RFI)Norma applicata
IEC/EN 61000-4-3
Campi elettromagnetici (RFI)
80 - 1000 MHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Soppressione radiodisturbo
EN 55011, Classe B (legata alla linea)
EN 55011, Classe B (irradiata)
EN 55011, Classe B (irradiata)
Impulsi Burst
Cavi di alimentazione: 2
Cavi di segnale: 1
secondo IEC/EN 61000-4-4 kV
Cavi di segnale: 1
secondo IEC/EN 61000-4-4 kV
impulsi ad alta energia (surge)
2 kV (simmetrico)
4 kV (asimmetrico)
secondo IEC/EN 61000-4-5
4 kV (asimmetrico)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
6 A
Dissipazione per polo, in funzione della corrente [Pvid]
1.4 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Relays (EG000019) / Relè a tempo (EC001439)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Relì Di Comando / Relè temporizzato (ecl@ss13-27-37-16-05 [AKF092018])
Esecuzione del collegamento elettrico
Raccordo a vite
Apparecchio completo con base
No
Adatto per montaggio su guida a cappello
Si
Montaggio frontale
No
Innestabile su contattore
No
Funzione ritardata all’eccitazione
No
Funzione ritardata alla diseccitazione
No
Funzione passante con ritardo all’eccitazione
No
Funzione passante con ritardo alla diseccitazione
No
Funzione stella/triangolo
Si
Funzione formazione d’impulsi
No
Funzione lampeggiante con pausa iniziale, tempo fisso
No
Funzione lampeggiante con impulso iniziale, tempo fisso
No
Funzione ciclica con pausa iniziale, variabile
No
Funzione ciclica con impulso iniziale, variabile
No
Intervallo di tempo
3 - 60 s
Telecomando possibile
No
Adatto solo per telecomando
No
Tensione di alimentazione pilota nominale per AC 50 Hz
400 - 400 V
Tensione di alimentazione pilota nominale per AC 60 Hz
400 - 400 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Tipo di tensione per l’azionamento
AC
Numero di uscite, non ritardate, contatto di apertura
0
Numero di uscite, non ritardate, contatto di chiusura
1
Numero di uscite, non ritardate, contatto invertitore
0
Numero di uscite, ritardate, contatto di apertura
0
Numero di uscite, ritardate, contatto di chiusura
1
Numero di uscite, ritardate, contatto invertitore
0
Uscite, con commutazione ritardate/non ritardate
No
Con uscita semiconduttore
No
Materiale dell’inserto del contatto
Materiale del contatto
Materiale del rivestimento di contatto
Tensione d’esercizio in AC 50 Hz
400 - 400 V
Tensione d’esercizio in AC 60 Hz
400 - 400 V
Tensione d’esercizio in DC
V
Tipo di tensione d’esercizio
AC
Corrente nominale
3 A
Corrente di inserzione max.
A
Grado di protezione (IP)
IP20
Grado di protezione (RT) secondo IEC 61810-7
Larghezza
23 mm
Altezza
83 mm
Profondità
103 mm
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON EMR ERT EMT EN.pdf | 3 Mbytes |
|
| PDF EATON SAFETY RELAYS ESR5 EN.pdf | 1 Mbytes |
|
| ETR4-51-W XTTR6A60S51N 031885 IT_031885.pdf | 124 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
