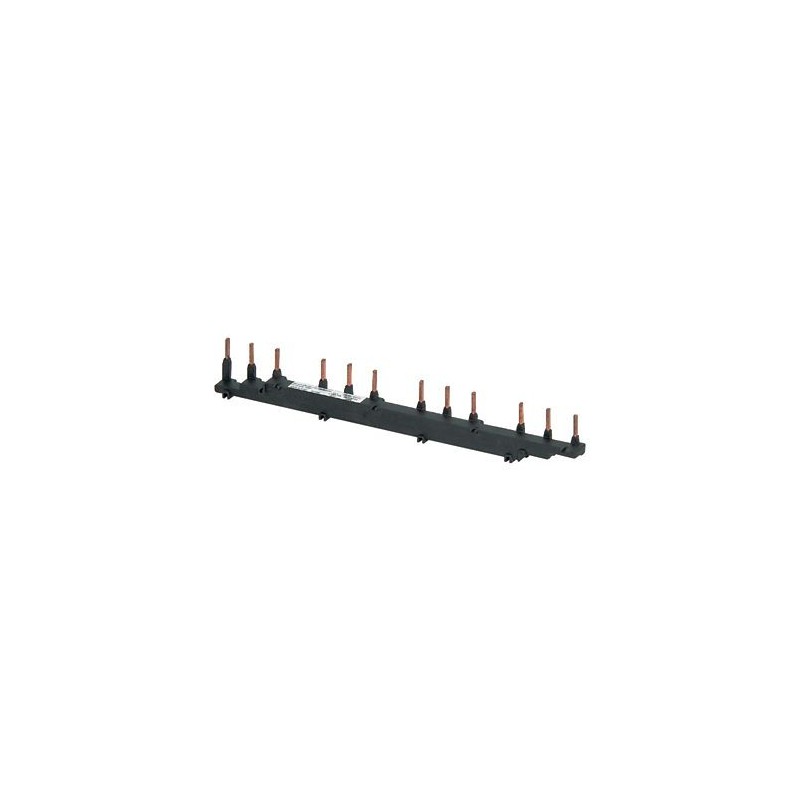

DILM12-XDSB0/4 240085 Y7-240085 EATON ELECTRIC Blocco sbarra trifase per 4 DILM7-12 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM12-XDSB0/4 240085 Y7-240085 EATON ELECTRIC Blocco sbarra trifase per 4 DILM7-12

DILM12-XDSB0/4

240085

Y7-240085

EATON-MOELLER

5

Blocco sbarra trifase per 4 DILM7-12

DILM7 Pettine di connessione a 4 contratti... 15

Eaton Moeller® series DILM Three-phase busbar link for 4 DILM7-12

Cablaggio rapido tramite collegamenti di sbarre trifase

Maggiori dettagli


Apparecchi elettrici a bassa tensione > barra di fase

Contattori fino a 170A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $100.25
Prezzo unitario: $20.05
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series DILM three-phase busbar link
Catalog Number
240085
EAN
4015082400859
Product Length/Depth
157 mm
Product Height
12 mm
Product Width
25 mm
Product Weight
0.054 kg
Certifications
CSA File No.: 012528
IEC/EN 60947-4-1
CSA Class No.: 2411-03
UL 508
CSA
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NLRV
UL File No.: E36332
CE
Model Code
DILM12-XDSB0/4

Caratteristiche e Funzioni

Features
Insulated
Functions
Can be extended by rotating installation (∑ Iu ≤ 35 A)
Number of poles
Three-pole
Number of phases
3
Color
Black
Electric connection type
Pin

Informazioni generali

Product category
Accessories

Condizioni ambientali e climatiche

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature - max
60 °C

Dati elettrici

Rated operational voltage (Ue) - max
690 V
Rated uninterrupted current (Iu)
35 A

Resistenza al corto circuito

Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
0 kA

Verifica di progetto

Equipment heat dissipation, current-dependent Pvid
1.8 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.6 W
Rated operational current for specified heat dissipation (In)
35 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 240085 Apparecchi elettrici a bassa tensione (EC000215)
Caratteristica Valore
numero di fasi (EF000351) 3
numero di poli (EF001391) 3
adatto per numero di apparecchi (EF007241) 4
misura di divisione (EF007504) 45 mm
sezione trasversale (EF000649) 0 mm²
lunghezza (EF001438) 157 mm
può essere tagliato a misura (EF015250) No
numero di unità modulari (EF002950) 8.7
corrente permanente nominale Iu (EF001389) 35 A
tipo di collegamento elettrico (EF003961) perno
isolato (EF000019) Sì
tensione impulsiva nominale (EF002993) 0 kV
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
max. tensione d'esercizio nominale Ue (EF007357) 690 V
resistenza a corrente di breve durata Icw (EF007050) 0 kA
adatto per apparecchi con conduttore N (EF007218) No
adatto per apparecchi con interruttore ausiliario (EF007217) No
colore (EF000007) nero
