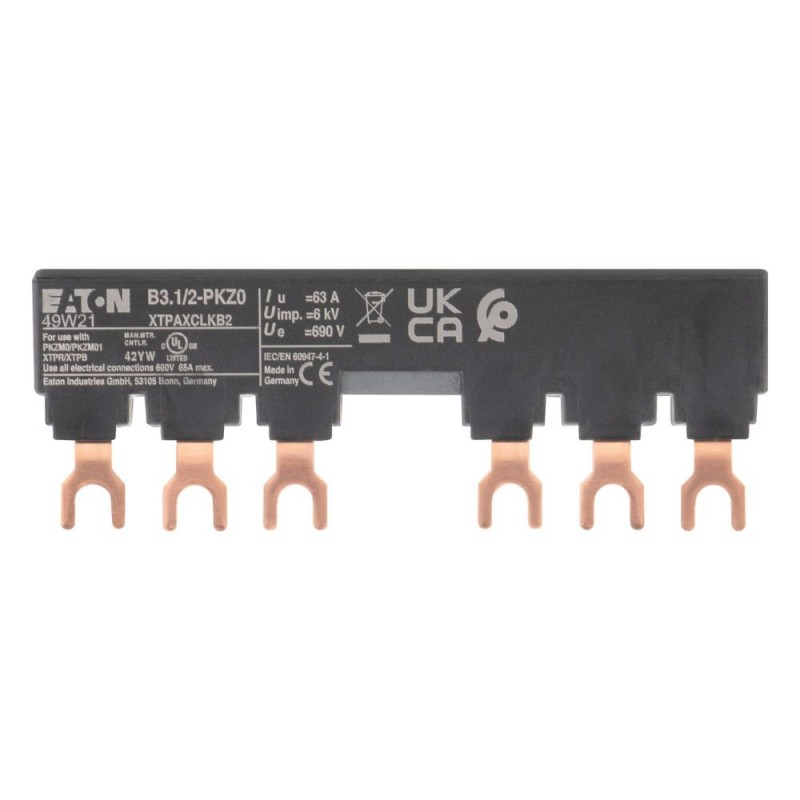

B3.1/2-PKZ0 044945 Y7-44945 EATON ELECTRIC Blocco sbarre per corrente trifase, per 2 PKZ0, +contatto ausilia.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

B3.1/2-PKZ0 044945 Y7-44945 EATON ELECTRIC Blocco sbarre per corrente trifase, per 2 PKZ0, +contatto ausilia..

B3.1/2-PKZ0

044945

Y7-44945

EATON-MOELLER

10

Blocco sbarre per corrente trifase, per 2 PKZ0, +contatto ausiliario

Pettine di collegamento trifase Per 2 PKZ0 + contatto ausiliario

Eaton Moeller® series B3 Three-phase busbar link, Circuit-breaker: 2, 99 mm, For PKZM0-... or PKE12, PKE32 without side mounted auxiliary contacts or voltage releases

Collegamento sbarre trifase a 3 poli per 2 alimentatori PKZM0-... con contatto ausiliario o indicatore di sgancio integrato sul lato destro, lunghezza 99 mm di protezione contro i contatti diretti., Ue = 690 V, Iu = 63 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > barra di fase

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $101.17
Prezzo unitario: $10.12
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series B3 Accessory Three-phase busbar link
Catalog Number
044945
EAN
4015080449454
Product Length/Depth
99 mm
Product Height
34 mm
Product Width
12 mm
Product Weight
0.038 kg
Certifications
UL 508
UL File No.: E36332
IEC/EN 60947-4-1
CSA-C22.2 No. 14
CSA
CSA Class No.: 3211-06
CSA File No.: 98494
UL
UL Category Control No.: NLRV
CE
Catalog Notes
For parallel power feed to several motor-protective circuit-breakers on terminals 1, 3, 5
Model Code
B3.1/2-PKZ0

Specifiche del prodotto

Features
Insulated
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Fork
Pollution degree
3
Used with
PKZ0
PKE12
PKE32
Rated operational current for specified heat dissipation (In)
63 A
Rated operational voltage (Ue) at AC - max
690 V
Rated surge voltage
6 KV
Rated uninterrupted current (Iu)
63 A
Static heat dissipation, non-current-dependent Pvs
0 W
Suitable for number of devices
2
Product category
Accessories
Number of poles
Three-pole
Color
Black
Rated impulse withstand voltage (Uimp)
6000 V AC
Rated short-time withstand current (Icw)
0 kA
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Cross section
0 mm²
Equipment heat dissipation, current-dependent Pvid
3.3 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.1 W
Number of modular spacings
5.5
Number of phases
3
Pitch dimensions
54 mm
Rated operational voltage (Ue) - max
690 V
Rated conditional short-circuit current (Iq)
0 kA
Functions
Can be extended by rotating installation
Overvoltage category
III
Suitable for
2 Circuit-breakers
Mounting width
45 + 9 mm

ETIM for 044945 Apparecchi elettrici a bassa tensione (EC000215)
Caratteristica Valore
numero di fasi (EF000351) 3
numero di poli (EF001391) 3
adatto per numero di apparecchi (EF007241) 2
misura di divisione (EF007504) 54 mm
sezione trasversale (EF000649) 0 mm²
lunghezza (EF001438) 99 mm
può essere tagliato a misura (EF015250) No
numero di unità modulari (EF002950) 5.5
corrente permanente nominale Iu (EF001389) 63 A
tipo di collegamento elettrico (EF003961) forca
isolato (EF000019) Sì
tensione impulsiva nominale (EF002993) 6 kV
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
max. tensione d'esercizio nominale Ue (EF007357) 690 V
resistenza a corrente di breve durata Icw (EF007050) 0 kA
adatto per apparecchi con conduttore N (EF007218) No
adatto per apparecchi con interruttore ausiliario (EF007217) No
colore (EF000007) nero

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
B3.1/2-PKZ0 Y7-44945 044945 ES_063960.pdf 1 Mbytes B3.1/2-PKZ0 Y7-44945 044945 ES_063960.pdf
