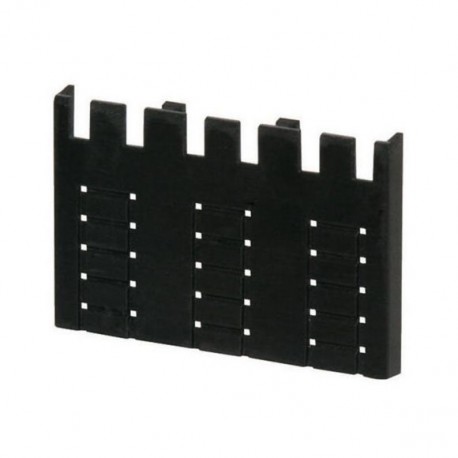

NZM1-XKSFA 100780 EATON MOELLER Coprimorsetti, sfondabile, 3p Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XKSFA 100780 EATON MOELLER Coprimorsetti, sfondabile, 3p

NZM1-XKSFA

100780

EATON - MOELLER

Disponibile

Invio oggi

Coprimorsetti, sfondabile, 3p

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Terminali - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Prodotti collegatti

Dettagli



Programma di fornitura
accessori
  Coprimorsetti
Descrizione
  sfondabile
non approvato UL/CSA
Numero di conduttori
  A 3 poli
accessori
  Coprimorsetti
utilizzo con
  NZM1, PN1, N1
DS6-340-22K…55K-MX
DS7-34…SX041…
DS7-34…SX055…
DS7-34…SX070…
DS7-34…SX081…
DS7-34…SX100…
Note

La sigla comprende parti per il lato interruttore in alto o in basso per interruttori a 3 poli.

Aumento della protezione contro i contatti accidentali (protezione contro i contatti semplificata).

Non combinabile con collegamento circuiti ausiliari NZM-XSTK.

Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Model
  -
Approvazioni
North America Certification  UL/CSA certification not required
Ulteriori informazioni sul prodotto (link)
IL01219033Z (AWA1230-2333) Coprimorsetti posteriore, rompibile


Datasheet - PDF

Titolo: Lingua: Dimensione: Tipo:
Datasheet 1: 100780 - NZM1-XKSFA English 233 Kbytes Datasheet 1: 100780 - NZM1-XKSFA
Datasheet 2: 100780 - NZM1-XKSFA English 287 Kbytes Datasheet 1: 100780 - NZM1-XKSFA
Datasheet 3: 100780 - NZM1-XKSFA English 275 Kbytes Datasheet 1: 100780 - NZM1-XKSFA
Datasheet 4: 100780 - NZM1-XKSFA English 98 Kbytes Datasheet 1: 100780 - NZM1-XKSFA
Complete catalogue 1: 100780 - NZM1-XKSFA English 13 Mbytes Datasheet 1: 100780 - NZM1-XKSFA
Complete catalogue 2: 100780 - NZM1-XKSFA English 40 Mbytes Datasheet 1: 100780 - NZM1-XKSFA
