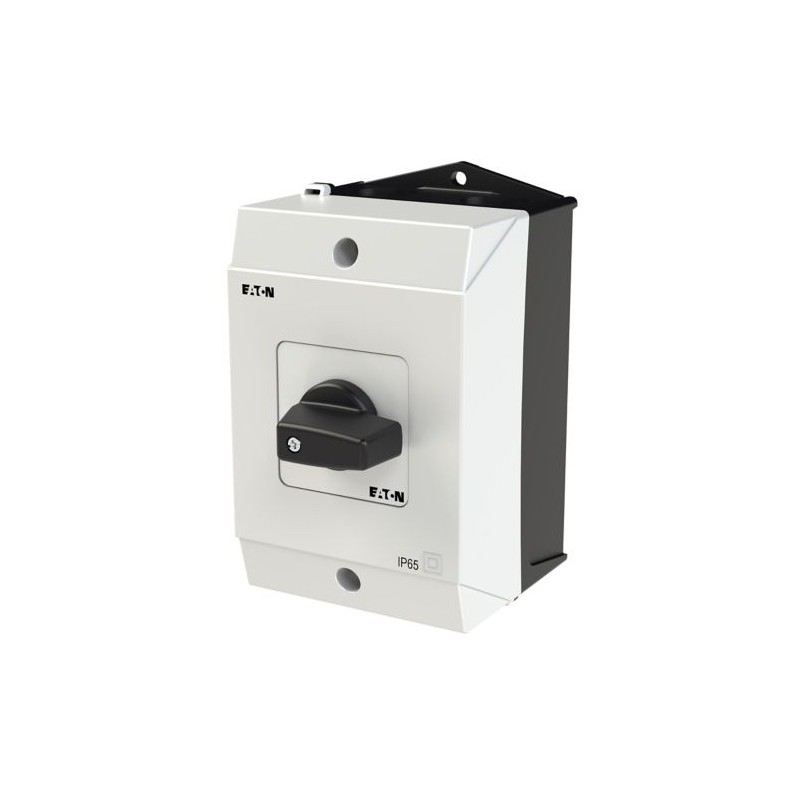

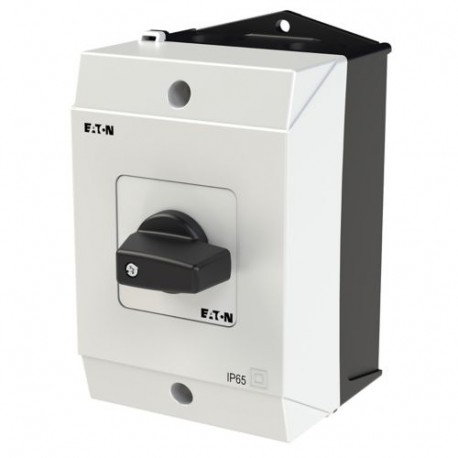

T0-2-15114/I1 222596 EATON ELECTRIC Interruttori a gradini, Contatti: 4, 20 A, targhetta frontale: 0-1-1+2-2.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T0-2-15114/I1 222596 EATON ELECTRIC Interruttori a gradini, Contatti: 4, 20 A, targhetta frontale: 0-1-1+2-2..

T0-2-15114/I1

222596

EATON-MOELLER

Interruttori a gradini, Contatti: 4, 20 A, targhetta frontale: 0-1-1+2-2, 90 °, permanente, in custodia

Interruttore passo-passo 4 poli 20 A Piastra indicatore: 0-1-1+2-2 90

Eaton Moeller® series T0 Interruttori a gradini, T0, 20 A, in custodia, 2 Unità costruttiva/e, Contatti: 4, 90 °, permanente, con posizione 0, 0-1-1+2-2, numero di progettazione 15114

Maggiori dettagli


apparecchi elettrici a bassa tensione > interruttore

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $84.04
Prezzo unitario: $84.04

Quantità Prezzo
1+$84.04
2+$75.28
3+$69.19
4+$65.74
5+$64.44
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series interruttore a scatti T0
Sigla catalogo
222596
EAN
4015082225964
Lunghezza/profondità del prodotto
137 mm
Altezza prodotto
102 mm
Larghezza prodotto
80 mm
Peso prodotto
0.264 kg
Certificazione/i
EN 60947
IEC 60947
EN 60204
VDE
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
IEC/EN 60204
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T0-2-15114/I1

Specifiche del prodotto

Tipo
Interruttore a gradini
Accessori
Manopola nera e piastra anteriore
Valore nominale intensità di corrente
20A
Categoria prodotto
Interruttori di comando
Tensione nominale
690 V
Caratteristiche
apparecchio completo nella cassa
Funzione attuatore
Permanente
con posizione 0
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Manopola nera e piastra anteriore
posizione 0 (off)
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Materiale custodia
Termoplastico
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.6 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
2
Corrente nominale ammissibile di breve durata (lcw)
320 A, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
6 kA
Metodo di montaggio
In custodia
Montaggio a vista
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
2
Grado di protezione
IP65
Numero di contatti
4
Modello
commutatore
Grado di protezione (lato anteriore)
IP65
NEMA 12
Iscrizione
0-1-1+2-2
Durata meccanica
400.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Corrente nominale di esercizio (Ie)
20 A a AC-3, Stella-triangolo da 400 V
8,5 A a AC-3, Stella-triangolo da 690 V
20 A a AC-3, Stella-triangolo da 230 V
15,6 A a AC-3, Stella-triangolo da 500 V
Grandezza vite
M3.5, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Coppia di serraggio
1 Nm, Morsetti a bullone
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
100 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
110 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
80 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
60 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
130 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
20 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
7.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
4.9 A
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
20 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
1 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
2 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
Adatto per
Montaggio a terra
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
10 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
10 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
10 A
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
3 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
5.5 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
4 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
4 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
5.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
5.5 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
20 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Tensione per coppia di contatti in serie
60 V
Sezioni di collegamento (rigido/a trefoli)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
15114

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
T0-2-15114/I1 222596 ES_222573.pdf 2 Mbytes T0-2-15114/I1 222596 ES_222573.pdf
