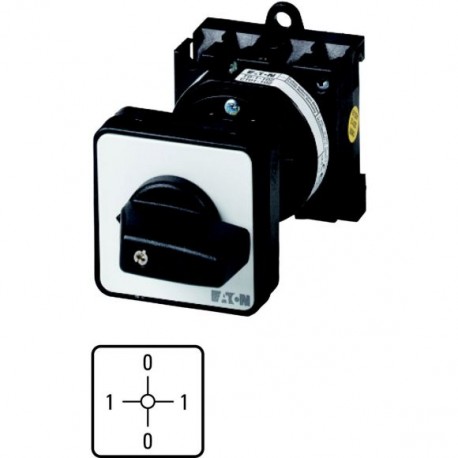

T0-1-8002/Z 009401 Y7-9401 EATON ELECTRIC Interruttori voltmetrici, Contatti: 2, 20 A, targhetta frontale: 0.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T0-1-8002/Z 009401 Y7-9401 EATON ELECTRIC Interruttori voltmetrici, Contatti: 2, 20 A, targhetta frontale: 0..

T0-1-8002/Z

009401

Y7-9401

EATON-MOELLER

Interruttori voltmetrici, Contatti: 2, 20 A, targhetta frontale: 0-1-0-1, 90 °, permanente, a comando rinviato

Selettore voltmetrico 2 poli 20 A Piastra indicatrice:

Eaton Moeller® series commutatori voltmetrici T0, T0, 20 A, a comando rinviato, 1 Unità costruttiva/e, Contatti: 2, 90 °, permanente, con posizione 0, 0-1-0-1, Numero di disegno 8002

Selettore voltmetro, Gamma prodotti: Interruttori di comando, Riferimento gruppo parti: T0, con impugnatura nera e piastra frontale, Poli: 2, Grado di protezione: Frontale IP65, Design: montaggio posteriore, Angolo di commutazione: 90 °, Potenza di commutazione: mantenuto, Con posizione 0 (Off), Piastra frontale: 0-1-0-1, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Gruppo di continuità: Iu = 20 A, 1 unità di contatto, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Commutatore per voltmetro

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $73.10
Prezzo unitario: $73.10
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series commutatore voltmetrico T0
Sigla catalogo
009401
EAN
4015080094012
Lunghezza/profondità del prodotto
118 mm
Altezza prodotto
48 mm
Larghezza prodotto
48 mm
Peso prodotto
0.112 kg
Certificazione/i
CSA Class No.: 3211-05
CSA-C22.2 No. 60947-4-1-14
UL
CE
IEC/EN 60947-3
CSA File No.: 012528
IEC/EN 60204
UL Category Control No.: NLRV
CSA
UL 60947-4-1
UL File No.: E36332
VDE 0660
CSA-C22.2 No. 94
IEC/EN 60947
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T0-1-8002/Z

Specifiche del prodotto

Tipo
Commutatore per voltmetro
Categoria prodotto
Interruttori di comando
Funzione attuatore
con posizione 0
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Unità di controllo
posizione 0 (off)
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
1 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
7.5 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.6 W
Numero di unità di contatto
1
Costruzione del dispositivo
Montaggio intermedio
Corrente nominale ammissibile di breve durata (lcw)
320 A, Contatti, 1 secondo
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
6 kA
Metodo di montaggio
attacco posteriore
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
1
Grado di protezione
IP65
NEMA 12
Numero di contatti
2
Grado di protezione (lato anteriore)
IP65
Iscrizione
0-1-0-1
Funzioni
Misurazione tra fase e N-neutro possibile
misurazione tra le fasi possibile
Durata meccanica
400.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Corrente nominale di esercizio (Ie)
8,5 A a AC-3, Stella-triangolo da 690 V
20 A a AC-3, Stella-triangolo da 230 V
20 A a AC-3, Stella-triangolo da 400 V
15,6 A a AC-3, Stella-triangolo da 500 V
Grandezza vite
M3.5, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Coppia di serraggio
1 Nm, Morsetti a bullone
8,8 lb-in, Morsetti a bullone
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P300 (UL/CSA)
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
100 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
110 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
80 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
60 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
130 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
20 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
7.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
4.9 A
Poteri d’interruzione (contatti principali, uso generico)
16 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
20 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
1 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
10 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
10 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
10 A
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
3 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
4 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
5.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
5.5 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
20 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Tensione per coppia di contatti in serie
60 V
Corrente nominale cortocircuito (high-fault)
20 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Corrente nominale cortocircuito (nominale di base)
50A, fusibile max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
18 - 14
Sezioni di collegamento (rigido/a trefoli)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
8002

ETIM for 009401 Apparecchi elettrici a bassa tensione (EC000911)
Caratteristica Valore
misurazione tra le fasi possibile (EF001145) Sì
misurazione tra fase e neutro possibile (EF001144) Sì
con posizione zero (EF001416) Sì
tipologia costruttiva dell'apparecchio (EF008240) costruzione intermedia
adatto per installazione in serie (EF001126) No
con elemento di comando (EF001538) Sì
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-1-8002/Z Y7-9401 009401 DE_907845.pdf 958 Kbytes T0-1-8002/Z Y7-9401 009401 DE_907845.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
