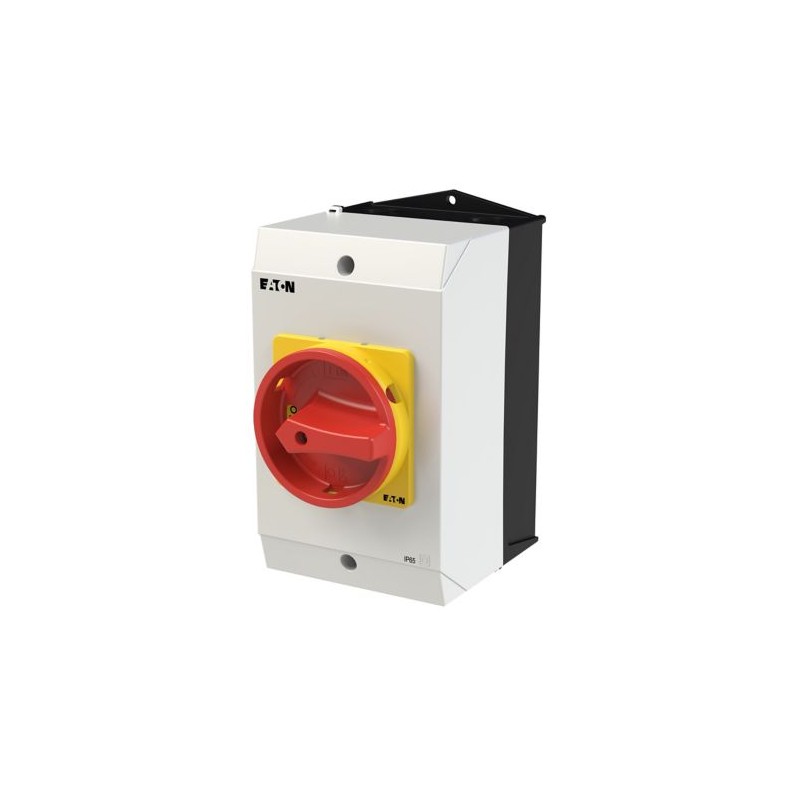

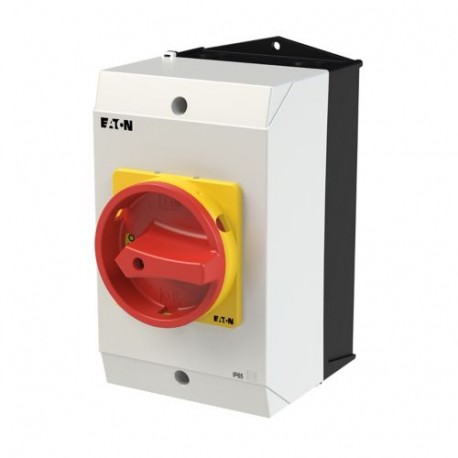

P3-63/I3/SVB/HI11 207340 Y7-207340 EATON ELECTRIC automazione industriale bussines e dispositivi di controll.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P3-63/I3/SVB/HI11 207340 Y7-207340 EATON ELECTRIC automazione industriale bussines e dispositivi di controll..

P3-63/I3/SVB/HI11

207340

Y7-207340

EATON-MOELLER

automazione industriale bussines e dispositivi di controllo industriali dispositivi di commutazione

Interruttore generale; 3 poli+1NO+1NC; 63 bis; Montaggio su scatola; Maneggiare

Eaton Moeller® series P3 Interruttore ON/OFF, P3, 63 A, in custodia, 3 poli, 1 NA, 1 NC, Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, lucchettabile in posizione 0

Interruttore generale/sezionatore on-off secondo IEC/EN 60947-3, 690V/63A, grado di protezione frontale IP65, maniglia rossa con collare di bloccaggio giallo bloccabile con 3 lucchetti, sezionatori P3 hanno un design molto compatto e robusto. Il funzionamento manuale agisce direttamente sul collegamento dei contatti. I contatti vengono aperti forzatamente quando vengono spenti. Struttura generale: custodia isolante per montaggio superficiale, montaggio a incasso, montaggio posteriore, montaggio su quadro di servizio IVS

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $240.08
Prezzo unitario: $240.08
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series P3 Interruttore generale
Sigla catalogo
207340
EAN
4015082073404
Lunghezza/profondità del prodotto
160 mm
Altezza prodotto
222 mm
Larghezza prodotto
120 mm
Peso prodotto
0.988 kg
Certificazione/i
CE
Codice modello
P3-63/I3/SVB/HI11

Specifiche del prodotto

Categoria prodotto
Interruttore ON/OFF
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Dotato di:
Maniglia rotativa rossa e anello bloccante giallo
Corrente permanente nominale in AC-21, 400 V
63 A
Corrente permanente nominale in AC-23, 400 V
63 A
Corrente nominale ininterrotta (Iu)
63 A
Potenza di commutazione a 400 V
30 kW
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
1,26 kA
Tipo collegamento elettrico del circuito principale
collegamento a vite
Tipo attuatore
Altro
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
1
Corrente di cortocircuito condizionale nominale (Iq)
4 kA (lato carico)
100 kA (lato alimentazione)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA 12
Adatto per
Montaggio a terra
Impianto di blocco
lucchettabile in posizione 0 (Off)
Funzioni
Funzione di arresto d'emergenza
Bloccabile
Numero di interruttori
1
Numero di contatti ausiliari (contatti normalmente aperti)
1
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
37 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
30 kW
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

ETIM for 207340 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di manutenzione/riparazione (EF006986) Sì
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) Sì
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 690 V
tensione d'esercizio nominale (EF001435) 690 V
corrente permanente nominale Iu (EF001389) 63 A
corrente nominale permanente per AC-23, 400V (EF011777) 63 A
corrente nominale permanente per AC-21, 400 V (EF009165) 63 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 30 kW
resistenza a corrente di breve durata Icw (EF007050) 1.26 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 37 kW
potenza di interruzione a 400 V (EF009166) 30 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 100 kA
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio completo nell'alloggiamento
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) rosso
tipo di elemento di azionamento (EF006976) altro
bloccabile (EF006281) Sì
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 12
larghezza (EF000008) 120 mm
altezza (EF000040) 222 mm
profondità (EF000049) 160 mm
