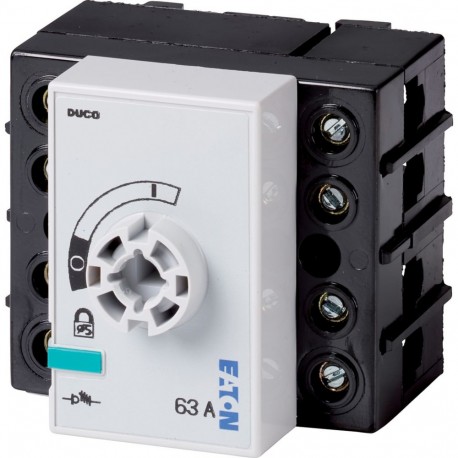

DCM-63/4-SK+HC 1314015 Y8-1314015 EATON ELECTRIC sezionatore di potenza, a 4 poli, 63 A, senza maniglia rota..
DCM-63/4-SK+HC
1314015
Y8-1314015
EATON-MOELLER
sezionatore di potenza, a 4 poli, 63 A, senza maniglia rotativa e asse di azionamento, in custodia, collegamento orizzontale
Sezionatore, 4P, 63 A, senza leva rotante e albero di prolunga,
Sezionatore Eaton DCM, DCM, 63 A, 4 poli, Funzione di arresto opzionale, Senza maniglia rotativa e albero di trasmissione, Collegamento orizzontale
Sezionatore, Gamma prodotti: Sezionatore, Interruttore principale, Interruttore di manutenzione, Riferimento gruppo parti: DCM, Funzione di arresto: opzionale, Senza maniglia rotante o albero di trasmissione, 4 poli, Grado di protezione: IP20, Versione: montaggio superficiale, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Corrente nominale ininterrotta: Iu = 63 A, Tecnica di collegamento: Collegamento orizzontale, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > Sezionatore
Disconnettori per interruttori DUMECO
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Sezionatore Eaton DCM
Sigla catalogo
1314015
EAN
8711426313996
Lunghezza/profondità del prodotto
146 mm
Altezza prodotto
74 mm
Larghezza prodotto
84 mm
Peso prodotto
0.46 kg
Certificazione/i
IEC/EN 60947
RoHS
IEC/EN 60204
IEC/EN 60947-3
KEMA
VDE 0660
CE
Lloyds
EAC
RoHS
IEC/EN 60204
IEC/EN 60947-3
KEMA
VDE 0660
CE
Lloyds
EAC
Codice modello
DCM-63/4-SK+HC
Specifiche del prodotto
Categoria prodotto
Caratteristiche
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Altro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
6000 V
Corrente permanente nominale in AC-21, 400 V
63 A
Corrente permanente nominale in AC-23, 400 V
63 A
Corrente nominale ininterrotta (Iu)
63 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Lunghezza di spelatura (conduttore principale)
14 mm
Potenza di commutazione a 400 V
0 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
1,5 kA, Contatti, 1 secondo
1,5 kA
1,5 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
Altro
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
3.9 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
50 kA
Categoria di sovratensione
III
Corrente di disinserzione
7 kA
Grado di protezione (lato anteriore)
IP20
Numero di poli
Quattro poli
Tipo connessione
Orizzontale
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA Altro
Adatto per
Montaggio a terra
Installazione del quadro di distribuzione
Installazione del quadro di distribuzione
Funzioni
Funzione di arresto opzionale
Numero di interruttori
1
Durata meccanica
10.000 operazioni
Energia passante
Max. 12 kA²s
Capacità morsetti
2,5 - 16 mm², cavo rigido
1,5 - 25 mm², flessibile
1,5 - 25 mm², flessibile
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
504 A
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di esercizio (Ue) - min
415 V
Tensione nominale di esercizio (Ue), AC - max
415 V
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
63 A
Potere nominale di chiusura in corto circuito (lcm)
1,4 kAeff
Classe di protezione da corto circuito
50, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
63 A
Corrente nominale di esercizio per dissipazione specifica (In)
63 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
63 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 415 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 63 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 63 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 63 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 1.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 63 kW |
| potenza di interruzione a 400 V (EF009166) | 0 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 50 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | altro |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 84 mm |
| altezza (EF000040) | 74 mm |
| profondità (EF000049) | 146 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DCM-63/4-SK+HC Y8-1314015 1314015 ES_1314107.pdf | 2 Mbytes |
|
