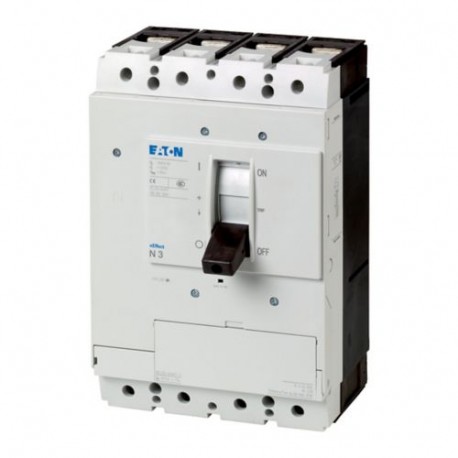

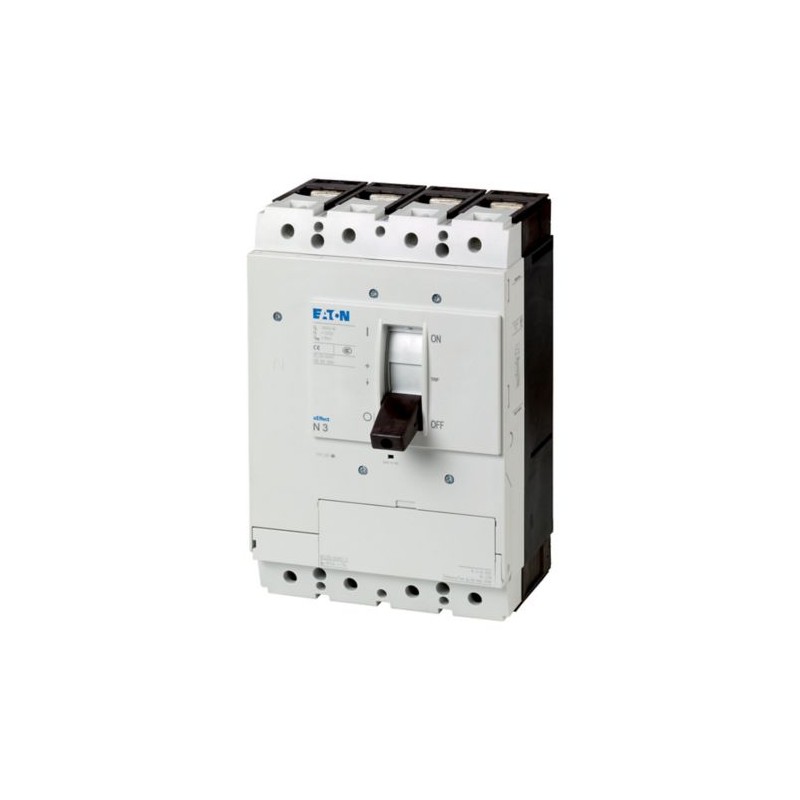

Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo DIN EN 50274/VDE 0106 parte 110
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (semionda 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggioPosizione di montaggio
Verticale e ruotato di 90° in ogni direzione |
| con modulo di protezione differenziale XFI: |
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione |
con dispositivo rimovibile: |
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra |
con dispositivo estraibile: |
- NZM3, N3: verticale, 90° sinistra |
- NZM4, N4: verticale |
con comando a distanza: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione |
Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto a nastro: IP00
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale d'impiego [Ue]
690 V AC
Frequenza nominale di impiego [f]
50/60 Hz
Corrente nominale = corrente nominale ininterrotta [In= Iu]
630 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Impiego in reti senza messa a terra
≦ 690 V
Altri dati tecnici (catalogo sfogliabile)
Potere nominale di chiusura sotto corto circuito [Icm]
690 V 50/60 Hz [Icm]
25 kA
Corrente nominale di breve durata ammissibile
Corrente nominale di corto circuito condizionata [kA]
con fusibile a monte
PN3(N3)-400…630: 630 A gG/gL
con fusibile a valle
PN3(N3)-400…630: 630 A gG/gL
Potere nominale di chiusura e di apertura
Corrente nominale d'impiego [Ie]AC-22/23A415 V [Ie]
AC-22A: 630 A
AC-23A: 500 A
Corrente nominale d'impiego [Ie]AC-22/23A690 V [Ie]
AC-22A: 630 A
AC-23A: 500 A
Durata meccanica [Manovre]
15000
Max. frequenza di manovra [man/h]
60 man/h
AC-1400 V 50/60 Hz [Manovre]
5000
AC-1415 V 50/60 Hz [Manovre]
5000
AC-1690 V 50/60 Hz [Manovre]
3000
AC-3400 V 50/60 Hz [Manovre]
3000
AC-3415 V 50/60 Hz [Manovre]
3000
AC-3690 V 50/60 Hz [Manovre]
2000
Dotazione standard
collegamento a vite
Accessori opzionali
Morsetti a mantello
Morsetti a tunnel
Attacchi posteriori
Linee Cu, cavo CuMorsetto a mantelloRigido
2 x 16 mm2
Linee Cu, cavo CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25 - 120) mm2
Linee Cu, cavo CuMorsetto a tunnelflessibile1 foro
1 x (25 - 185) mm2
Linee Cu, cavo CuMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x 16 mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 300 mm2
Cavo in alluminioMorsetto a tunnelrigido
1 x 16 mm2
Cavo in alluminioMorsetto a tunnelflessibile1 foro
1 x (25 - 185)2)mm2
Cavo in alluminioMorsetto a tunnelflessibile
2)Je nach Kabelhersteller bis zu 240 mm² anschließbar.
Cavo in alluminioMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Cavo in alluminioCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x (10 - 16) mm2
Cavo in alluminioCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
