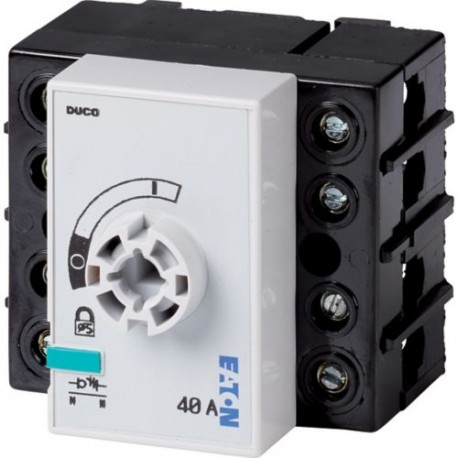

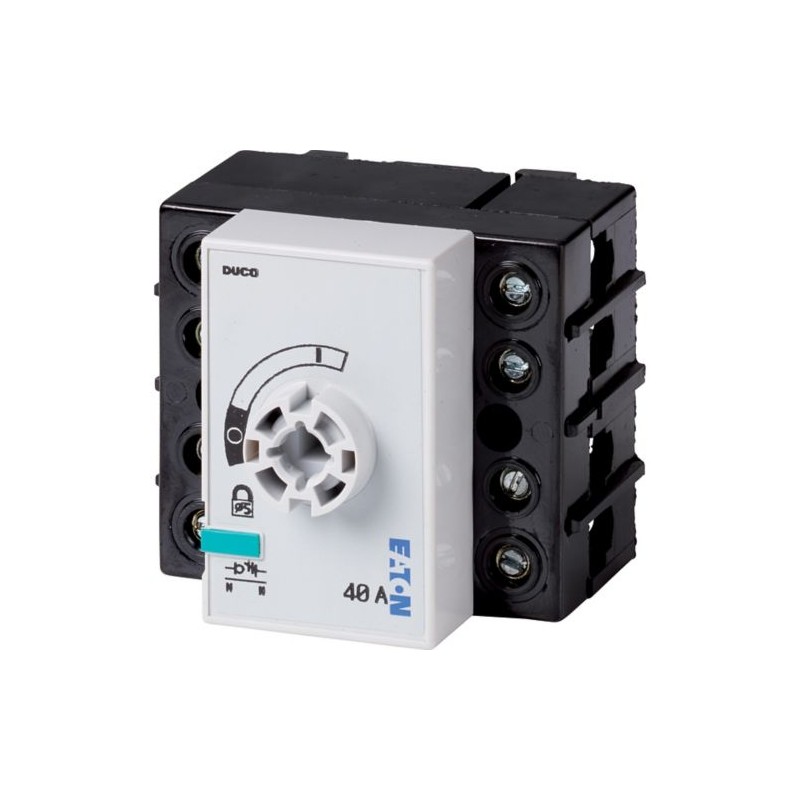

DCM-40/4-SK+HC 1314108 EATON ELECTRIC sezionatore di potenza, a 4 poli, 40 A, senza maniglia rotativa e asse.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DCM-40/4-SK+HC 1314108 EATON ELECTRIC sezionatore di potenza, a 4 poli, 40 A, senza maniglia rotativa e asse..

DCM-40/4-SK+HC

1314108

EATON-MOELLER

sezionatore di potenza, a 4 poli, 40 A, senza maniglia rotativa e asse di azionamento, in custodia, collegamento orizzontale

Sezionatore, 4P, 40 A, senza leva rotante e albero di prolunga,

Sezionatore Eaton DCM, DCM, 40 A, 4 poli, Funzione di arresto opzionale, Senza maniglia rotativa e albero di trasmissione, Collegamento orizzontale

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

Disconnettori per interruttori DUMECO

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $96.57
Prezzo unitario: $96.57

Quantità Prezzo
1+$96.57
2+$83.85
3+$77.46
4+$74.04
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Sezionatore Eaton DCM
Sigla catalogo
1314108
EAN
8711426492080
Lunghezza/profondità del prodotto
150 mm
Altezza prodotto
80 mm
Larghezza prodotto
90 mm
Peso prodotto
0.285 kg
Certificazione/i
RoHS
IEC/EN 60947
Lloyds
CE
VDE 0660
IEC/EN 60947-3
IEC/EN 60204
KEMA
EAC
Codice modello
DCM-40/4-SK+HC

Specifiche del prodotto

Categoria prodotto
Colore attuatore
Altro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
6000 V
Corrente permanente nominale in AC-21, 400 V
40 A
Corrente permanente nominale in AC-23, 400 V
40 A
Corrente nominale ininterrotta (Iu)
40 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Lunghezza di spelatura (conduttore principale)
14 mm
Potenza di commutazione a 400 V
20 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
1 kA, Contatti, 1 secondo
1 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
Altro
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
3 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
50 kA
Categoria di sovratensione
III
Corrente di disinserzione
7 kA
Grado di protezione (lato anteriore)
IP20
Numero di poli
Quattro poli
Tipo connessione
Orizzontale
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA Altro
Adatto per
Installazione del quadro di distribuzione
Montaggio a terra
Funzioni
Funzione di arresto opzionale
Numero di interruttori
1
Durata meccanica
10.000 operazioni
Energia passante
Max. 12 kA²s
Capacità morsetti
1,5 - 25 mm², flessibile
2,5 - 16 mm², cavo rigido
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
320 A
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di esercizio (Ue) - min
415 V
Tensione nominale di esercizio (Ue), AC - max
415 V
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
40 A
Potere nominale di chiusura in corto circuito (lcm)
2,2 kAeff
Classe di protezione da corto circuito
50, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
40 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
40 A
Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
20 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
3 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
DCM-40/4-SK+HC 1314108 ES_1314107.pdf 2 Mbytes DCM-40/4-SK+HC 1314108 ES_1314107.pdf
