Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Tensione nominale di tenuta ad impulso (Uimp)
Corrente permanente nominale in AC-21, 400 V
Corrente permanente nominale in AC-23, 400 V
Corrente nominale ininterrotta (Iu)
Dissipazione statica, non dipendente da corrente Pvs
Potenza di commutazione a 400 V
Accessori
- Contatto ausiliario montato dall'utente.
- Materiali di collegamento inclusi con l'apparecchiatura in dotazione.

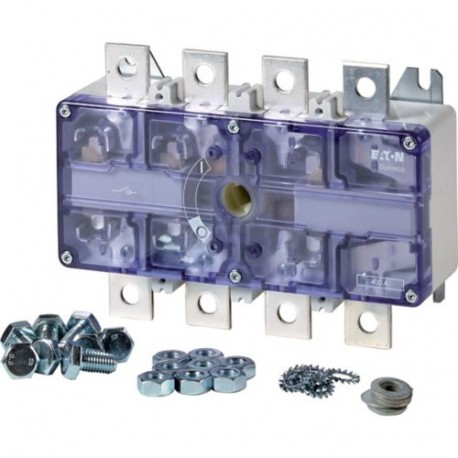

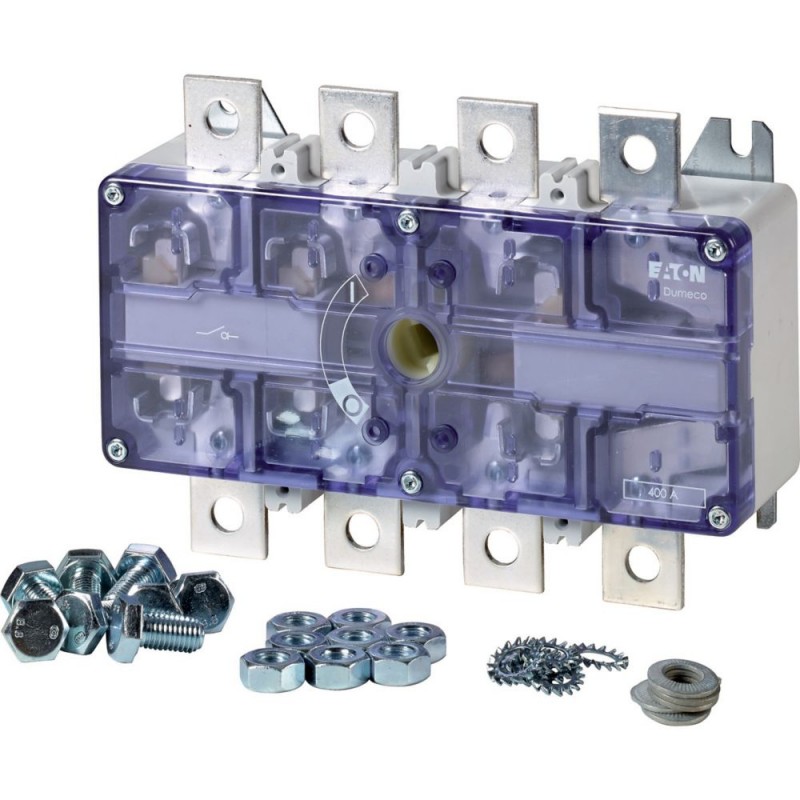

Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
12 kA
12 kA, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
Temperatura ambiente di esercizio - max
Temperatura ambiente di esercizio - min
Temperatura ambiente di stoccaggio - max
Temperatura ambiente di stoccaggio - min
Dissipazione apparecchiature, dipendente da corrente Pvid
Capacità di dissipazione Pdiss
Dissipazione per polo, dipendente dalla corrente Pvid
Numero di contatti ausiliari (contatti di commutazione)
Numero di contatti ausiliari (contatti normalmente chiusi)
Corrente di cortocircuito condizionale nominale (Iq)
Categoria di sovratensione
Corrente di disinserzione
40 kA (con In = 500)
33 kA (con In = 250)
Grado di protezione (lato anteriore)
Funzioni
Funzione di arresto opzionale
Energia passante
Max. 380 kA²s (a ingresso = 250)
Max. 1700 kA²s (a ingresso = 500)
Capacità morsetti
240 mm², Collegamento del conduttore piatto con barre di distribuzione
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
Tensione nominale di isolamento (Ui)
Tensione nominale di esercizio (Ue) - max
Tensione nominale di esercizio (Ue) - min
Tensione nominale di esercizio (Ue), AC - max
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
Classe di protezione da corto circuito
500/250, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
Corrente nominale di esercizio per dissipazione specifica (In)
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
Coppia di serraggio
28 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
